Maschine zur Herstellung von Knotengeflecht AL-2500/KX wurde 2013 von
KABEX P.P.H.U. gebaut. Der Zweck der Maschine ist die Herstellung von
beschädigungssicheren und langlebigen Drahtgeflechten aus verzinktem
Draht mit einer maximalen Länge von 100 Metern und unterschiedlichen
Drahtquerschnitten.
Die AL-2500/KX Produktionslinie für Festknotennete besteht aus:
– Maschinenkörper (1 Stück),
– Führungsrolle mit Bremse zur Erhöhung der Drahtspannung (1
Stück),
– Werkzeugtisch mit Drehrollen und Drahtführungsrohren und -platten
(1 Stück),
– Drahtvorschub mit Rädern, die die entsprechende Drahtlänge auf
den Werkzeugtisch für die Drahtumwicklung bringen (1 Stück),

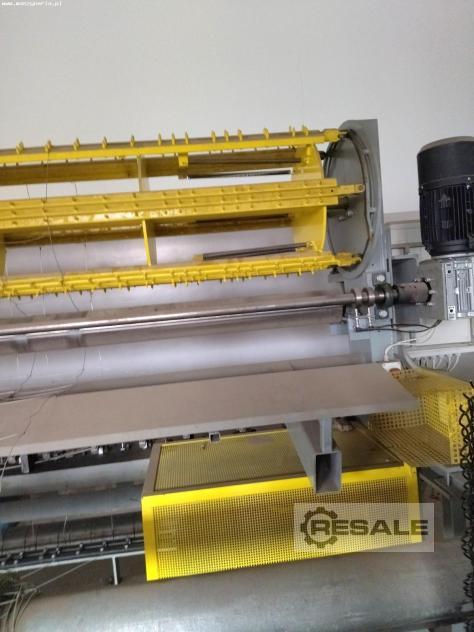

– Zugtrommel (1 Stück),

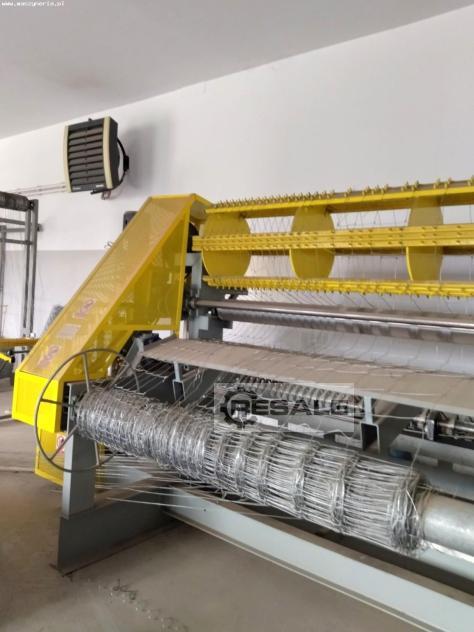

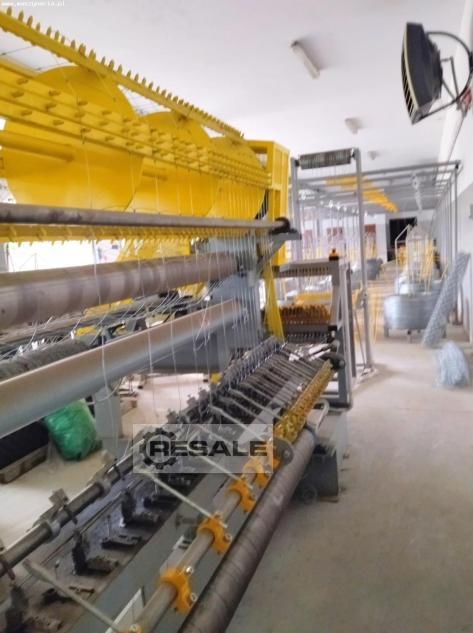

– Gitterwickeltrommel (1 Stück),
– Verdrillungsmechanismen (27 Stück),
– Schneidemaschinen (26 Stück),
– Drahtbiegeklammern (27 Stück),
– Netzstapeltisch, der eine hin- und hergehende Bewegung ausführt,
um die Netzspulen dicht nebeneinander zu platzieren (1 Stück),

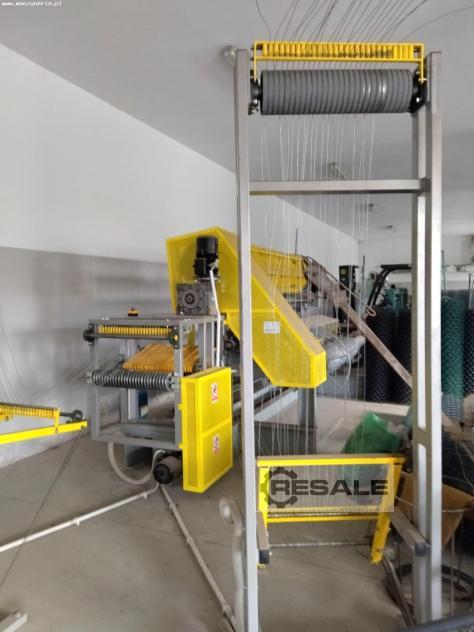

– Abwickelrahmen (1 Stück),

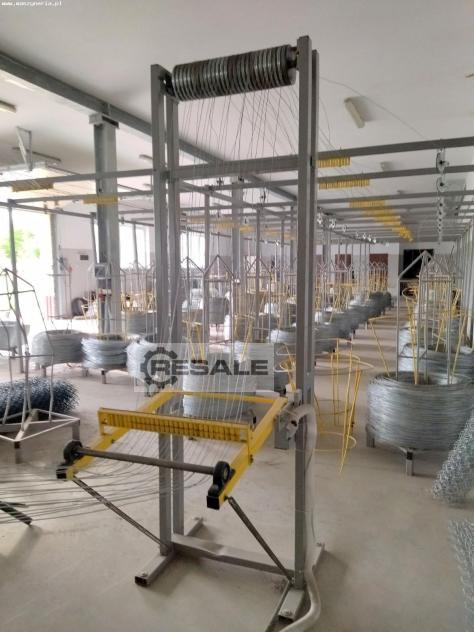

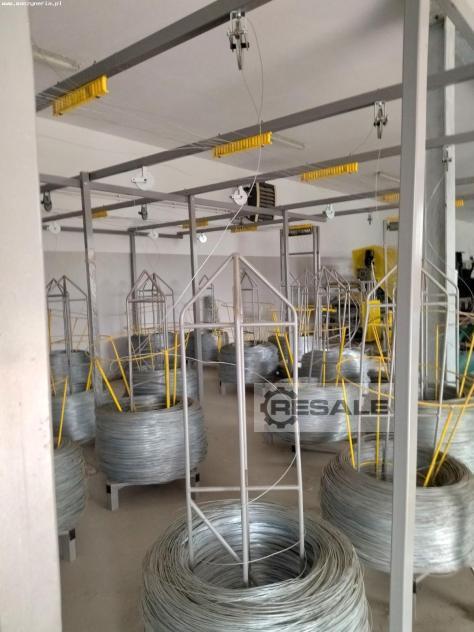

– Drahtrollenständer (53 Stück),
– Abwicklungskörbe (53 Stück),
– Sicherheitsschranken mit Sensor (2 Stück).
Die Maschine beginnt mit dem Flechten des Geflechts, indem sie die
Zugtrommel und den Drahtvorschub in Gang setzt, deren Aufgabe es ist,
eine bestimmte Menge Draht auf das Geflecht und den Werkzeugtisch zu
legen. Sobald dieser Schritt abgeschlossen ist, wird der Draht
abgeschnitten und die Enden werden durch die Guillotine und ihr Messer
gebogen. Gleichzeitig biegen die Drahtbiegezangen das andere Ende des
abgeschnittenen Drahtstücks.
Die Guillotine fährt zusammen mit den Biegezangen weg, und in der
Zwischenzeit macht die Biegerolle 8 Umdrehungen, um die richtige
Anzahl von Umwicklungen zu machen. Am Ende des Prozesses kehrt die
Guillotine in ihre Ausgangsposition zurück und der gesamte
Netzflechtzyklus beginnt von vorne. Die Maschine AL-2500/KX für
geknüpfte Forstnetze ermöglicht maximal 50 solcher Zyklen in einer
Minute.
Technische Parameter der Maschine zur Herstellung von Forstnetzen
AL-2500/KX
- Länge des hergestellten Netzes: 50 oder 100 m
- Höhenbereich des hergestellten Netzes: 0.3-2.5 m
- Bereich des Drahtdurchmessers: 1,6-3 mm
- Abstände der Drähte im Netz: 16×5 cm, 3×10 cm, 2×15 cm, 3×20
cm, 2×25 cm
- Anzahl der Drähte: 29-53 Stk.
- maximale Formgeschwindigkeit: 1,5 m/min
- Genauigkeit der Schnittlänge: ± 1 mm
- Netzwickelmechanismus: glatte Trommel mit einem Mechanismus zur
Arretierung des Netzes in der Welle
- Netzverdrehungsmechanismus: Scharnier, Guillotine, Biegeklammer
- Schneiden der Netzrolle: manuell (nach dem Aufwickeln der
gewünschten Länge des Netzes)
- Leistungsaufnahme: 5,5 kW
- Stromzufuhr: 400 V; 50 Hz
- Platzbedarf (mit Abwickler): ca. 170 m2
- Abmessungen (L x B x H): 4500 x 2200 x 2100 mm
- Gewicht der Maschine AL 2500/KX: 2200 kg
Ausstattung der Knüpfdrahtmaschine

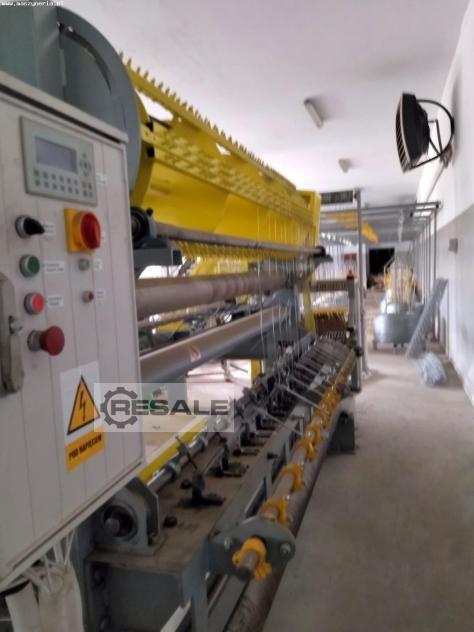

- PLC-Steuerung: ARRAY APB-22-MRDL
- Bedienfeld SH-300

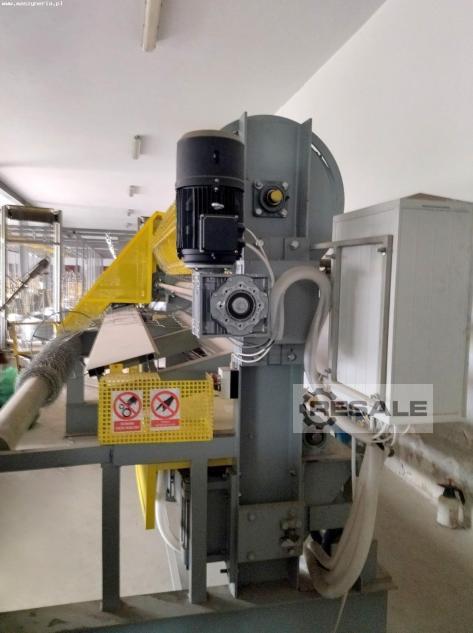

- Getriebemotor (Vorschub): 1,5 kW, 83 U/min
- Getriebemotor (Drehen): 5,5 kW, 83 U/min
- Getriebemotor (Trommel): 2,2 kW, 15 U/min
- Getriebemotor (Guillotine): 4 kW, 90 U/min
