PE 300 Kunststoff-Recycling- und Granulierungsanlage wurde 2011 in
China von Zhangjiagang Wuhe Machinery Co. LTD. Der Extruder für
Kunststoffe, der bei der Verarbeitung und Herstellung verschiedener
Materialien eingesetzt wird, kann bis zu 300 kg Teile in einer
Betriebsstunde produzieren. Die komplette PE- und
PP-Kunststoff-Extrusionsanlage umfasst einen Verdichter, eine
Schnecke, einen Zylinder, ein Fördersystem, ein Heizsystem und eine
Temperatursteuerung.
Die Materialproduktion beginnt mit der Erwärmung des Kunststoffs auf
eine Höchsttemperatur von 300 °C in den 11 Heizzonen der
Granulieranlage PE 300, die von Thermoreglern gesteuert werden. Der
Extruder presst das Material dann weiter durch eine Schnecke mit 100
mm Durchmesser, die sich in einem Zylinder mit Abrieb- und Rostschutz
befindet. Am Ende des Prozesses formt der Maschinenkopf den
Kunststoff, um ihm die richtigen Eigenschaften und die richtige Form
zu geben.

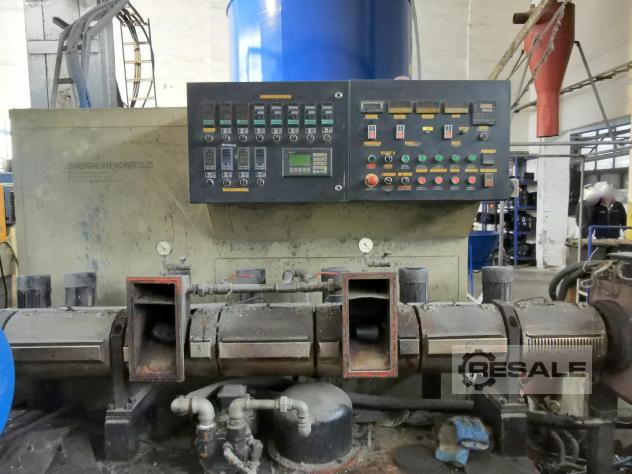

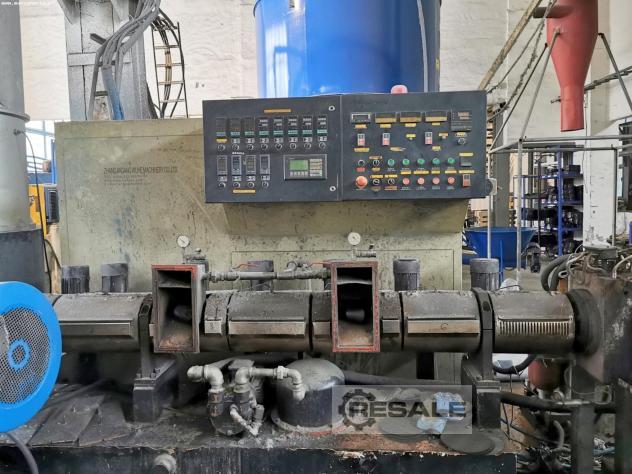

Der PE 300 Extruder ist mit Thermoreglern mit Digitalanzeige zur
Kontrolle der aktuellen Zylindertemperatur und einer speziellen
Vorrichtung zum Schutz des Extruders vor Überspannung
ausgestattet.
Technische Daten des Extruders PE 300
Extruder WH100/36
- Leistung: 250-300 kg/h
- Schneckendurchmesser: ø 100 mm
- Motordrehzahl: 1480 U/min
- Thermoregulatoren: RKC
- Schütze: SCHNEIDER
- hydraulischer Plattensiebwechsler mit einem Durchmesser von ø 200
mm
- luftgekühlte Schnecke und Zylinder
- 7 Heizzonen mit einer Leistung von je 5 kW
- 7 Kühlzonen mit Ventilatoren von je 0,37 kW
- Motorleistung: 90 kW
- Leistung der Vakuumpumpe: 3 kW

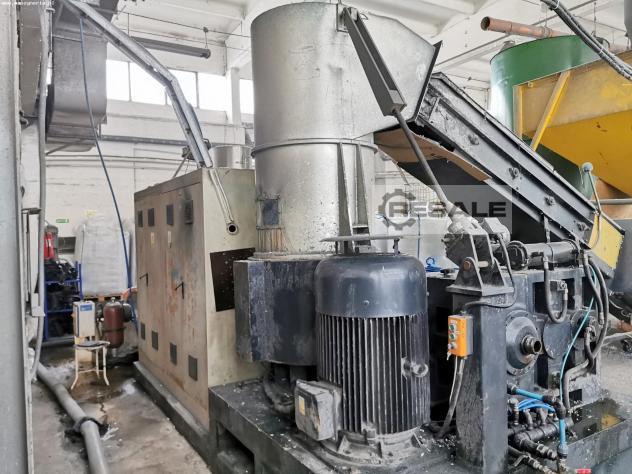

Verdichter
- Anzahl der beweglichen Messer: 9
- Anzahl der feststehenden Messer: 15
- Geschwindigkeit der Messer: 1000 U/min
- Temperatursensor
- Motorleistung: 55 kW
- Motorleistung des Kühlsystems: 1,5 kW

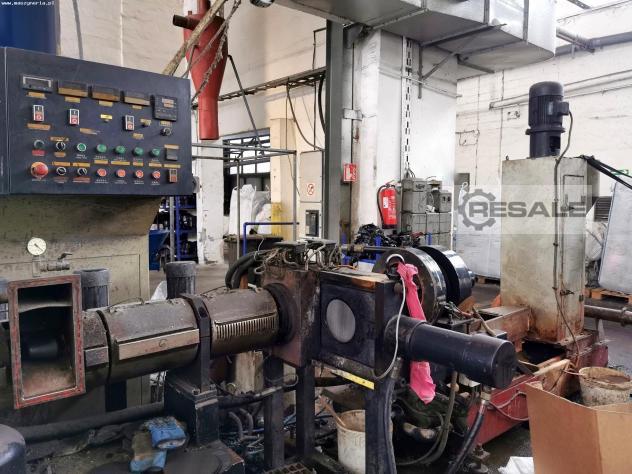

Hydraulisch, Plattensiebwechsler
- Verflüssiger: SL-411
- Durchmesser der Filtrationsfläche: 200 mm
- Zeit des Siebwechsels: <2 s
- maximaler Druck: <20 Mpa
- Alarm bei niedrigem Ölstand
- Heizleistung: 15 kW
- Leistung der Ölpumpe: 3,75 kW
Zentrifuge
- Motordrehzahl: 1480 U/min
- Motorleistung: 5,5 kW
- Motorleistung der Wasserpumpe: 4 kW
Gebläse-Zuführung
- Gebläsedrehzahl: 2800 U/min
- Rohrdurchmesser: 100 mm
- Leistung des Gebläses: 3 kW

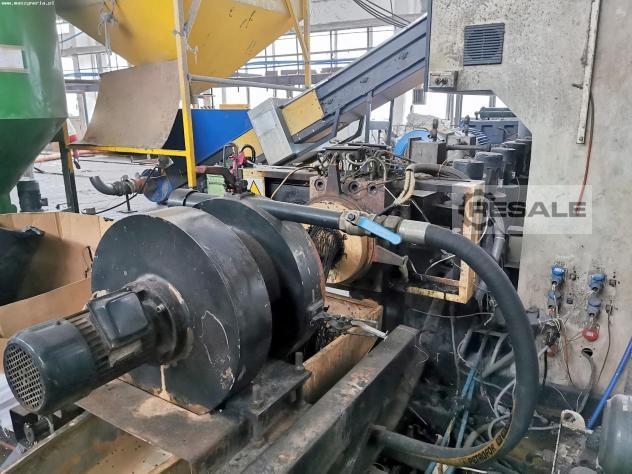

Schneiden mit Kopf im Wassernebel
- Anzahl von Messern: 2
- Motordrehzahl: 2900 U/min
- Motor gesteuert durch ABB-Umrichter
- Leistung des Motors: 1,5 kW
- Leistung der Kopfheizung: 4,5 kW
- Leistung der Wasserpumpe: 4 kW

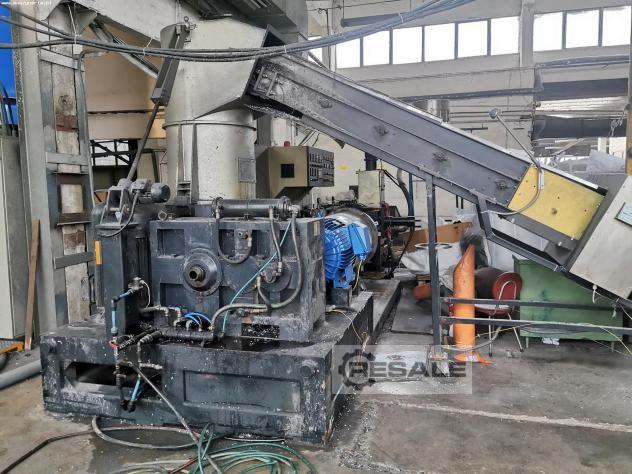

Bandzuführung
- Motorleistung: 1,5 kW
- Breite des Bandes: 600 mm
- Länge des Bandes: 600 mm
Silo
- Fassungsvermögen: 1,2 m3
Sonstige Maschinendaten
- Gesamtleistung: 213 kW
- DTR – Technische und betriebliche Dokumentation
Polen
