BESCHREIBUNG

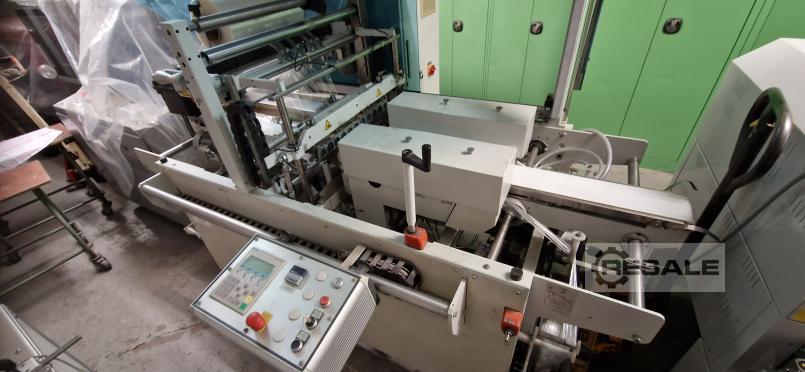

Beck-Packautomaten Serienpacker S1750 X
Vollautomatische Folienverpackungsmaschine für vierseitige
Produkteinschweißung
Vollautomat, Bandbeschickung mit Lichtschrankensteuerung
Arbeitsweise:
Der beck-Serienpacker arbeitet vollautomatisch mit fotoelektrischer
Produktabtastung.

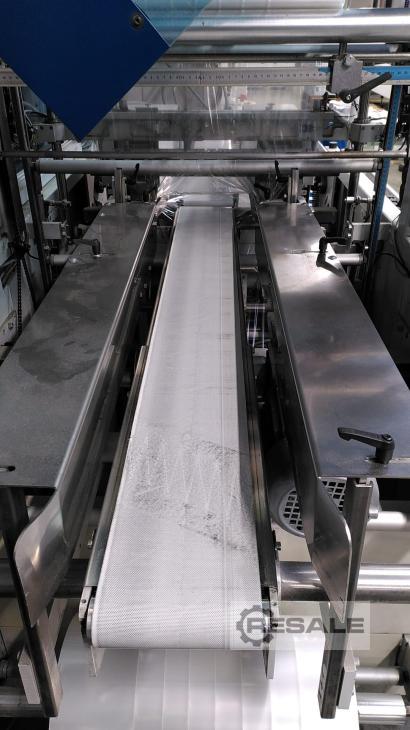

Das zu verpackende Gut wird mittels Transportband bis in die
Querschweißnaht eingebracht und
dort taktweise 4-seitig eingeschweißt.

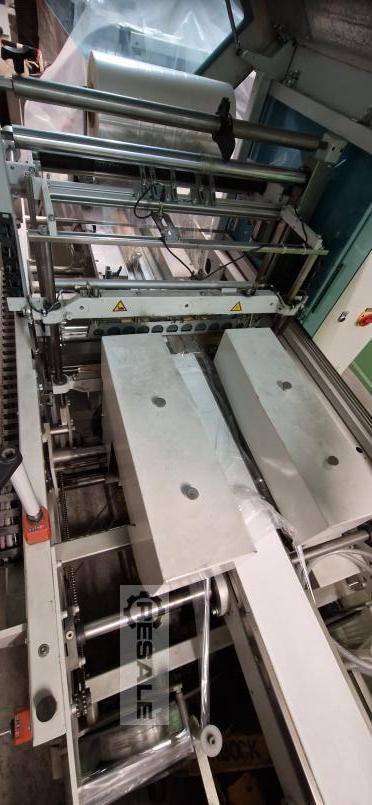

Die Folienrollen sind oberhalb und unterhalb des Transportbandes
gelagert.
Für die Herstellung von hautengen Schrumpfpackungen kann der
Verpackungsautomat mit dem bewährten energie-
sparenden beck-Thermoschrumpfer zur kompletten Folienverpackungslinie
erweitert werden.
Technische Daten:
Bedienseite Standard: rechts
Schweißstempelbreite: 550 mm
Stempelverschluß: servo-motorisch
Schweißsystem: dauerbeheizt
Durchlaßhöhe: 100 mm
Gurtbreite Einlauf: 140mm
Gurtbreite Auslauf: 140mm
Packgutbreite: 150-500mm
Packgutlänge: 30mm bis unbegrenzt, mit Schließen der
Stempellücke
Geschwindigkeitsregulierung: stufenlos mittels FU von 19-40m/min
Leistung: bis 50 Takte/min.
Längsschweißung: kontinuierlich arbeitend
Folie: Flachfolie, bedruckt oder neutral von 11 bis 80 mikron
Folienbreite: max. 650mm
Folienrollendurchmesser: max. 300mm
Maschinenlänge: 2550mm
Maschinenbreite: 1600mm
Maschinenhöhe: ca.1700mm
Arbeitshöhe: 800-950mm
Elektrischer Anschluss: 3N400V 50 Hz
Anschlusswert: ca. 3 kW
Lackierung: cremeweiß/ grün
Die Maschinenleistung ist abhängig von Maschinenausstattung, Produkt
und Folie.
Beschreibung:
• Maschinengestell in Stahl-Verbundbauweise
• Das Schweißsysteme ist dauerbeheizt und wartungsfrei

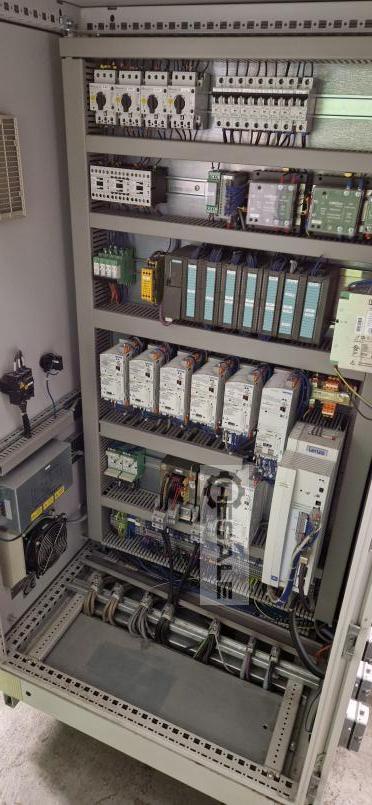

• mit freiprogrammierbarer Siemens SPS S7
• Bediengerät Siemens: digitale Steuereinheit OP7
• Einfache Formatumstellung durch zentrale Breiten.- und
Höhenverstellung
• Formatdatenspeicher, einfache Menü- und Bedienerführung
• Zuführung in Linie, Produkteintaktung über Lichtschranken,
wahlweise horizontal oder vertikal abtastend
• Niederhaltebleche am Querschweißstempel mit Produktabtastung
• Längsschweißung elektrisch betätigt
• Folienabwickelvorrichtung im Maschinenrahmen, ohne Steckachse
(dadurch einfacher und schneller Folienwechsel möglich)
• Folienaufwickelvorrichtung mit Folienrisskontrolle, große
Aufnahmekapazität
• Folienspendung motorisch angetrieben, inklusive Folienendkontrolle

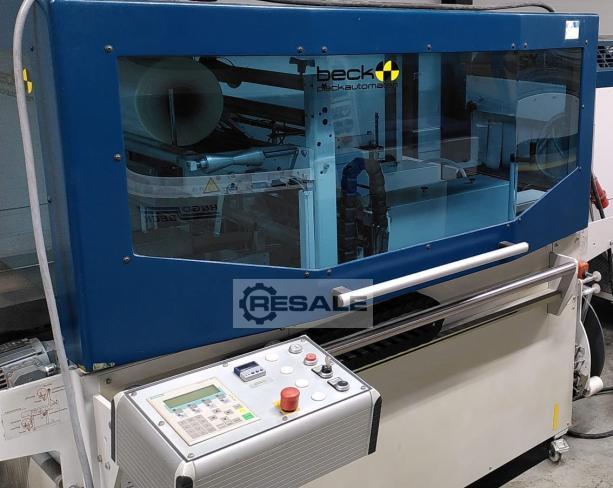

• Maschinenhaube für optimale Zugänglichkeit, alle
Sicherheitsscheiben ebenfalls mit Sicherheitsschalter abgesichert
• Beck Verpackungsanlagen erfüllen die Konformität gemäß CE
Zusatzausrüstung:
- Drehgeber, abschwenkbare Seitenschweißung,
Nadelperforiervorrichtung an der Oberfolie
