Technische Daten:
Fester Winkeltisch:
Aufspannfläche des festen Winkeltisches: 800 x 400 mm
Max. Tischbelastung: 200 kg
Arbeitsspindel:
Werkzeugaufnahme horizontal und vertikal: ISO 40
Leistung des Hauptantriebsmotors / 100% ED: 2,2 kW
Vertikalfräskopf:
Drehzahlbereich, gestuft: (12) 50 - 2000 U/min
Bohrpinole, Hub: 100 mm
Schwenkbereich: +/- 90°
Verfahrwege:
X-Achse autom./man.: 385/400 mm
Y-Achse autom./man.: 185/200 mm
Z-Achse autom./man.: 365/380 mm
Vorschübe:
Vorschubbereich: 0-650 mm/min
Anzahl der Vorschübe: stufenlos regelbar
Eilgang: 1000 mm/min
Merkmale:
- Maschinegenauigkeit gemäß DIN 8615

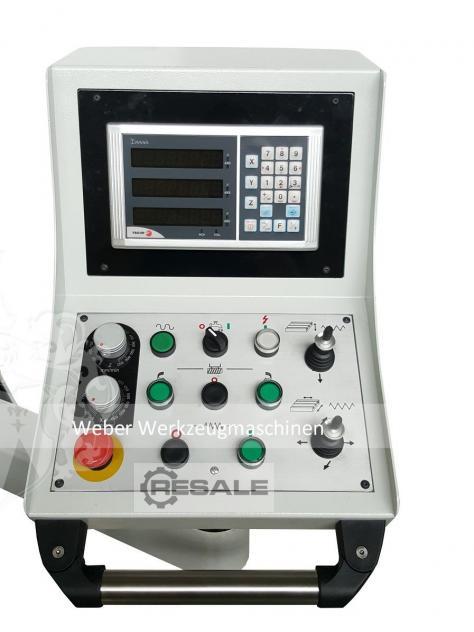

- 3-Achs-Digitalanzeigen FAGOR® Innova (Option)
- Spindelrundlauf max. 0,005 mm, inkl. Prüfprotokoll nach DIN 8615
(Wälzlager SKF®/NSK®)
- Vertikalfräskopf kann zum Horizontalfräsen ausgeschwenkt werden
(ohne Demontage)
- Alle maßgeblichen Teile der Maschine, z. B. Maschinenständer,
Tisch, Fräskopf, Gehäuse etc. bestehen aus spannungsfreiem
MEEHANITE® - Qualitätsguss (FC 30) und sind vielfach verrippt um der
Maschine ein Maximum an Stabilität und Arbeitsgenauigkeit zu
verleihen. Alle Führungsbahnen sind TURCITE®-B beschichtet
- Alle bearbeiteten Oberflächen im Arbeitsraum wie Führungen,
Tischoberflächen, T-Nuten etc. sind gehärtet und
präzisionsgeschliffen.
- Der kraftvolle Antrieb überträgt die Kraft des Hauptmotors über
Riemen zum Getriebe.
- Alle Achsen verfügen über eigene Gleichstrom-Servomotoren. Diese
ermöglichen eine feinfühlige, stufenlose Einstellung der
Vorschubgeschwindigkeit.
Grundausstattung :
- Gleichstrom Servo-Motoren für alle Achsen X/Y/Z, inkl.
Elektromagnetbremse
- Fester Kastentisch

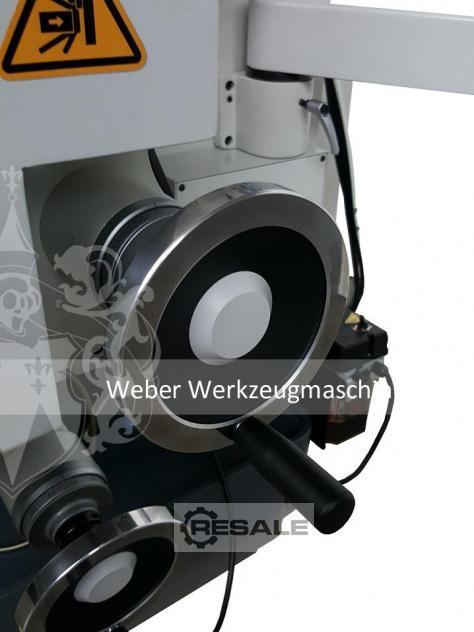

- Original Ganter Norm® Sicherheitshandräder
- Späneauffangwanne
- Spielfreie HIWIN® Präzisions-Kugelumlaufspindeln in allen Achsen
X/Y/Z
- Schaltgetriebe für Hauptspindel
- Sicherheitseinrichtung gemäß CE oder besser:
- Spindelschutz mit mehreren Mikro-Endschaltern, mehrfach verstellbar
(Einhausung als Option erhältlich)
- Zwei Not-Aus-Schlagtaster (1 x Maschinenständer, 1 x
Bedienpult)
- Mechanische Ganter Norm® Sicherheitshandräder in allen Achsen
- Elektromagnetische Spindelbremse (für sofortigen Spindelhalt)
- Elektrische Überlastsicherung für alle Achsen
- Elektrische Ausrüstung SIEMENS®, BALLUFF®
- Bremssystem verhindert Absacken des Tisches
- Drei Reduzierhülsen SK 40 auf MK 1, 2, 3
- Spannzangenfutter mit Aufnahme nach DIN 2080 inkl. Spannzangensatz
(Ø 6, 8, 10, 12, 16, 20, 25 mm)
- Anzugsgewindespindel
- Horizontalfräsdorn (Ø27 mm)
- Automatische Zentralschmierung
- Lamellen-Edelstahlabdeckung für Führungsbahn der Z-Achse im
Arbeitsraum
- Maschinenleuchte
- Kühlmitteleinrichtung im Maschinenfuß integriert
- Prüfprotokoll nach DIN 8615
- Bedienwerkzeug
- Maschine gemäß CE
- Bedienungsanleitung, Ersatzteilliste, inkl. Elektro-Schaltpläne
etc.
