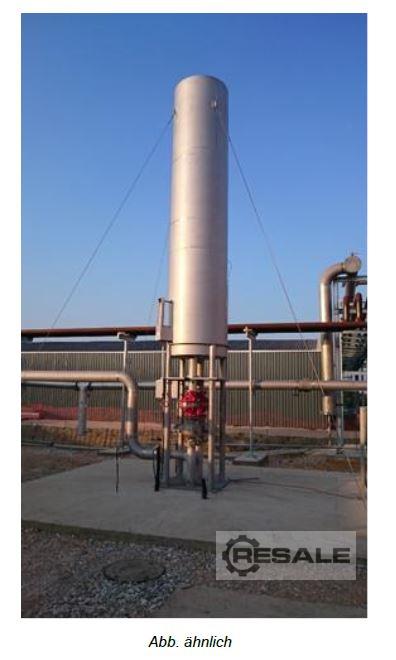

Die Gasfackel war für ein Forschungsprojekt vorgesehen, welches nicht
durchgeführt werden konnte. Sie ist nagelneu und originalverpackt.
Die Fackel wird als komplette "Package-Unit" mit bauseitigem
Schaltschrank aus dem Werkstoff CrNi-Stahl geliefert. Die Aufstellung
der Fackel kann sowohl in einem Gebäude als auch im Freien erfolgen,
jedoch sollte die Fackel für den Bediener des Schaltschrankes
einsehbar sein.
1.1 Pilotbrenner / Biogasstützbrenner mit Armaturen
Die Ausstattung der Pilot-Biogasbrennereinheit besteht aus folgenden
Komponenten:
- Absperrkugelhahn DN25, zugelassen für Biogas
- Biogas-Filter DN25
- Druckregler DN25
- Druckmanometer mit "Druckknopfabschaltung", 0-100 mbar, zugelassen
für Biogas
- Gas-Magnetventil DN 25, Fabrikat: Kromschröder, Typ VAS 125R/LW
- Flammendurchschlagsicherung DN25, Fabrikat: Protego, FA-G1"
IIA1-P2,2
- Biogas-Brennerdüse (4 Stk.)
1.2 Prozessgasbrenner mit Armaturen
Die Ausrüstung der Prozessgas-Brennereinheit besteht aus folgenden
Komponenten:
- Absperrklappe DN80
- Druckmanometer mit "Druckknopfabschaltung", 0-1,6 bar
- Gasmotorventil, 2-stufig, DN80, Fabrikat: Kromschröder, Typ
VK80F24ZT5A93DS
- Flammendurchschlagsicherung DN80, Fabrikat: Protego,
FA-E-T-80-IIC-P1,1
- Temperaturüberwachung Flammenschutz (PT100), einstellbar 60°C -
120°C
- Prozessgas-Brennerdüse (1 Stk.)
1.3 Zünd- und Schutz- / Überwachungsarmatur
Die beiden Brennereinheiten werden durch folgende Komponenten
gezündet bzw. überwacht:
- Elektronische Zündelektroden (1 Paar) mit Transformator
- UV-Sonde
- 1 Thermoelement im Flammrohr (1,4 mtr lang)
- LCD-Temperaturanzeige- und Auswertegerät,
Fabrikat: OMRON, Typ K3HB-R
1.4 Entwässerung bzw. Kondensatauslass
Zur Ableitung des eventuell anfallenden Kondensats in der
Prozessgasanlage ist ein Kugelhahn in der vertikalen Prozessgasleitung
vorhanden.
Eventuelles Kondensat kann über den Kugelhahn abgeleitet werden.
Der Neupreis betrug 55.000 EUR.
