Schleiflänge: 1.000 mm
Schleifbreite: 600 mm
Werkstückhöhe:
400 mm
Steuerung: SINUMERK 840 D
Schleifbereich: :
Schleifbereich: max. 1.000 x 600 mm
Verfahrweg quer
(Z-Achse): 540 mm
Abstand Tischoberfläche - Schleifspindelmitte:
max. 600 mm
Verfahrweg senkrecht (Y-Achse): 500 mm
Max.
Arbeitshöhe bei neuer Schleifscheibe: 400 mm
Werkstücktisch: :
Elektro Permanent Magnetspannplatte: 800 x 500 mm
Polteilung:
18 mm
Spannkraftregelung in 8 Stufen: -
Tischantrieb
(X-Achse): :
Inkrementaler Drehgeber in der Längsachse, X-Achse:
-
Tischgeschwindigkeit: 2-35.000 mm/min
Elektromechanische
Längsbewegung mittels: -
mittels digitalem Servo-Motor,: -
Zahnriemen und Kugelgewindetrieb.: -
Vorgespannte
Präzisions-Wälzführung Gr. 35: -
Zentral-Fettschmierung: -
Automatische Senkrechtzustellung (Y-Achse): :
kleinste
Zustellgröße: 0,001 mm
Meßsystem: Galsmaßstab
Max.
Abstand Spindelmitte - Tisch: 700
Schleifkopf Vertikalweg: 550
mm
Elektromechanische Senkrechtbewegung: -
mittels digitalem
Servo-Motor: -
spielfreiem Schneckengetriebe u.
Kugelgewindetrieb: -
Vorgespannte Präzisions-Wälzführung Gr.
45: -
Zentral-Fettschmierung: -
Quervorschub (Z-Achse): :
kleinste Zustellgröße: 0,001 mm
Meßsystem: Glasmaßstab
Ständer Querweg max.: 600 mm
Querbewegung, kontinuierlich: 5
– 5.000 mm/min
Querbewegung, intermittieriend: 1-95
mm/Impuls
Elektromechanische Querbewegung: -
mittels
digitalem Servo-Motor,: -
Zahnriemen und Kugelgewindetrieb.: -
Vorgespannte Präzisions-Wälzführung Gr. 45: -
Zentral-Fettschmierung: -
Schleifspindelkopf: :
Motor -
Ausführung: Drehstrom Motor regelbar
Antriebsleistung: 18,5 kW
bei 1.500 min-1
Schleifspindeldrehzahl regelbar: 1.000 - 2.600
min-1
Spindellagerung: axial und spielfrei
Spindel-Ø im
vorderen Lager: 80 mm
Schleifscheibenabmessungen: 420 x 100 x 127
mm
Wälzgelagerte Schleifspindel in Blockbauweise mit: -
vorgespannten Hochgenauigkeits- Spindellagern: -
und
Fettdauerschmierung: -
Spindel axial und radial spielfrei
vorgespannt: -
Schleifscheiben-Umfangsgeschwindigkeit max.: 35
m/s
Dynamisches, automatisches Schleifscheiben-: -
Auswuchtsystem Fa. MPM, Typ AB 100: -
Installationsdaten: :
Betriebsspannung: 3~ 400/230 V
Anschlußwert: 50
kVA
Frequenz: 50 Hz
Nennstrom: 70 A
Max Vorsicherung: 100
A
Gesamtleistungsbedarf: 18,5 kW
Maschinengewicht ca.: 6
t
Raumbedarf ca.: 4 x 3 x 2,9 m
Sonstige Ausstattung bzw.
Zubehör
- Linearmesssysteme in Y- und Z-Achse
- Alle
linearen Achsen mit digitalen Servo-Motoren und
Kugelgewindetrieb
- Bandfilteranlage mit Papierbandfilter,
Tankinhalt 640 l, Kühlmittelpumpe
200 l/min/4 bar
-
Manuelle Kühlmitteldüsen - Nachführung
- Automatische
Arbeitsraumtüre pneumatisch gesteuert
-
Elektro-Permanent-Magnetplatte 800 x 500 mm, Pendel-Polteilung 18
mm
- Automatisches Schleifscheibenauswuchtgerät Fa. MPM
-
Volleinhausung des Arbeitsraumes in Edelstahl-Teilausführung mit
LED-Arbeitsraumbeleuchtung
- Manuell betätigte Tür,
Sicherheitszuhaltung im Automatikbetrieb
- Tragbares
elektronisches Handrad im Automatik- und Handbetrieb für alle
Achsen
- Dreifarbige Signalleuchte
- Elektrische
Ausrüstung 400V/50Hz
- Schaltschrankkühlgerät
-
Maschinenfüße
- Lackierung RAL 9002 (grauweiß), RAL 5010
(enzianblau)
- Spülpistole mit Schlauch und Halterung im
Bedienbereich
- Ca. 5 St. Schleifscheibenflansche
Maschine vorbereitet für Schleifnebelabsaugung
Schleifprogramme
- Planschleifen
-
Einstechschleifen
- Profilschleifen
- Automatischer
Programmablauf mit Schruppen, Schlichten, Feinschlichten und
Ausfeuern
- Mehrfach-Einstechschleifen für wirtschaftliche
Produktion
- Flachschleifen mit kontinuierlichem, stufenlos
programmierbaren Quervorschub
- Kalibrieren der Schleifscheibe
(kalibrieren, hinterziehen, Ecken verrunden)
- Stirnschleifen mit
Hinterzugabrichten
- Abrichten im Schleifzyklus mit
Abhebebetrag
- Vollautomatisches Kompensieren der
Abrichtbeträge
-
Werkzeugverwaltung
Abrichttechnologie
Tischabrichter
–gerade- TAG:
Abrichtgerät fest auf dem Maschinentisch
montiert, Schrupp- und Schlichtstation
mit Abrichtfliesen sind
hintereinander angeordnet, zylindrisches Abrichten der
Schleifscheiben zum Flach- und Einstechschleifen,
geeignet
für Korund- und Siliziumkarbid-Schleifscheiben, Zyklensoftware mit
Eingabemenü
Vorprofiliergerät VPG-150:
incl.
Diamantschrupprad Breite 1,5 mm
Zum wirtschaftlichen
Vorprofilieren (Ausräumen) der Schleifscheibe,
Profiliergerät
fest auf dem Tisch montiert, geeignet für Korund- und
Siliziumkarbid-Schleifscheiben, CNC-Abrichtzyklus zum
Vorprofilieren

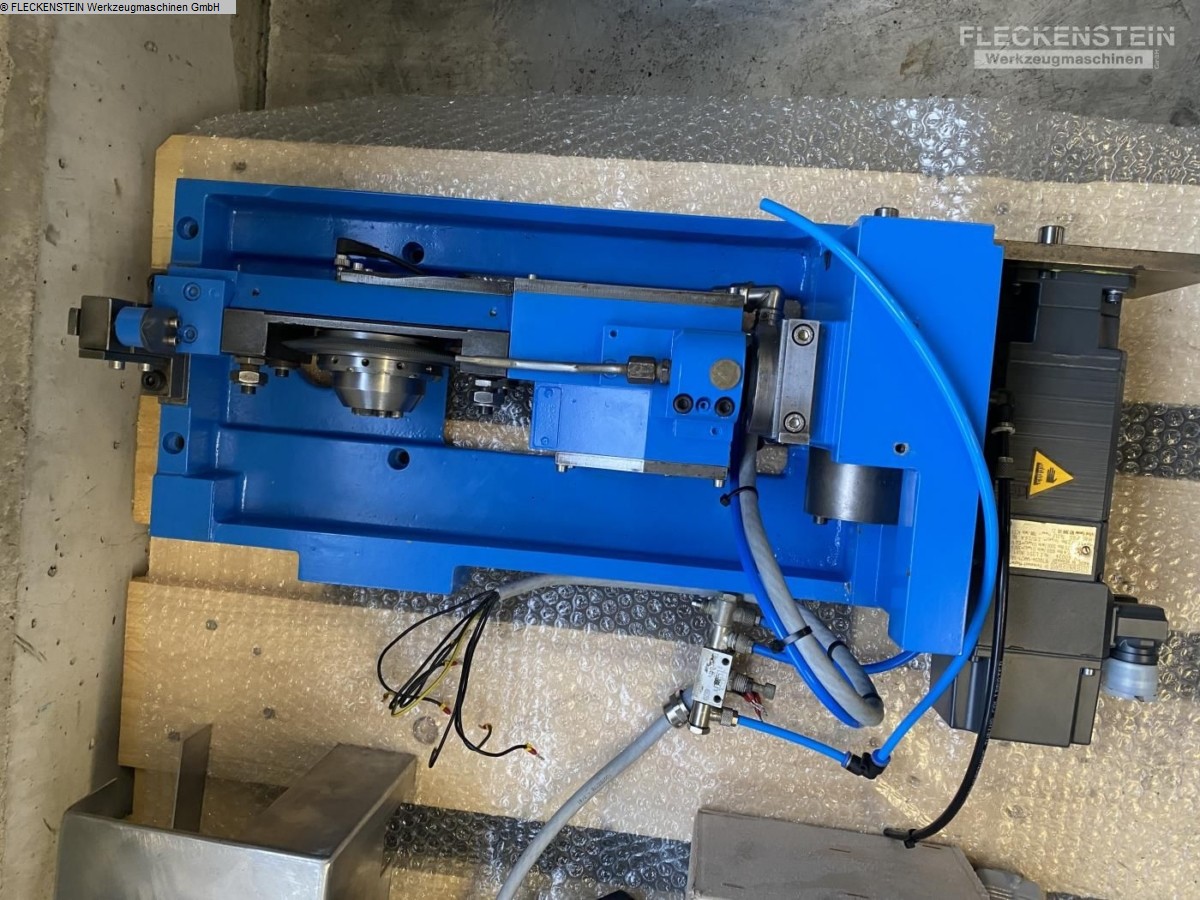

Tisch-Profil-Abrichtgerät TAD:
Passend
für Diamantrad DFR, D = 120, Spitzenradius r = 0,1 – 1mm,
Flankenwinkel
28°,40°, 60°
Profiltiefe max. 20 mm,
Konturgenauigkeit +/- 0,0025 mm, Schwenkwinkel +/-
70°,

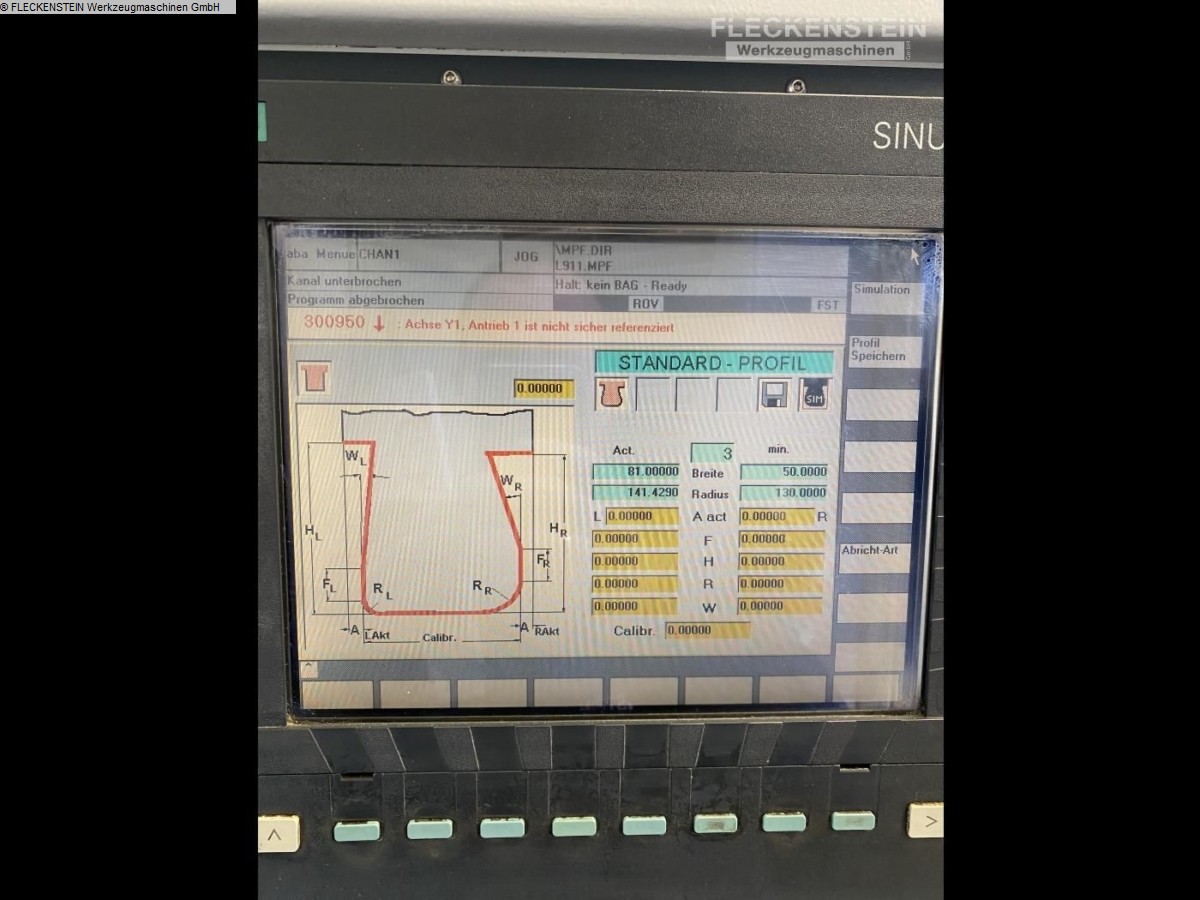

Profilierung im Programm mittels grafischer Bedienerführung
in 3-D-Interpolation
Die
