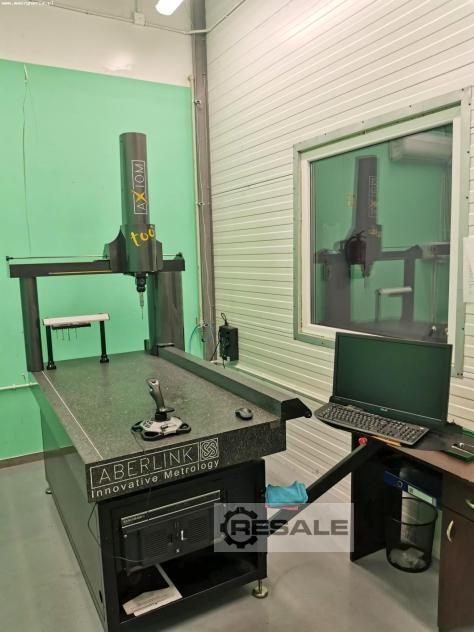

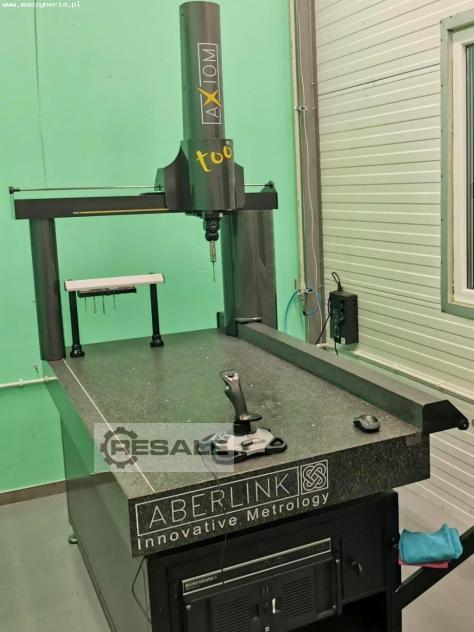

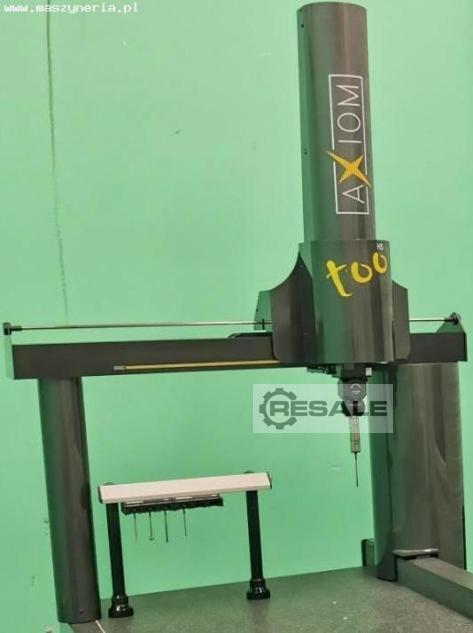

Koordinatenmessgerät ABERLINK Axiom Too HS gebaut im Jahr 2022 in
Großbritannien, wird verwendet, um extrem genaue Messungen von
Werkstücken mit einem Gewicht von bis zu 500 kg durchzuführen. Dank
des Einsatzes modernster Technologie wird höchste Genauigkeit und
Objektivität gewährleistet, ideal für Messungen mit engen
Toleranzen. Die CMM Maschine ABERLINK verwendet u.a. Maßstäbe mit
einer Auflösung von 0,1 µm in jeder Achse und Antriebsstangen,
wodurch sie rund 20% schneller misst als die Standardvariante. Die
kompakte Bauweise der Maschine mit einem hochwertigen
Granit-Arbeitstisch macht sie zudem zu einer hervorragenden Wahl für
den Einsatz im Labor und in der Produktionshalle.
Die Messmaschine Axiom Too HS wird mit einer umfangreichen Ausstattung
angeboten, darunter die revolutionäre Software Aberlink 3D, der
schaltende Messtaster RENISHAW TP8 und der Teilapparat RENISHAW PH10
PLUS mit der Steuerung PHC10-3.
Technische Daten des Koordinatenmessgeräts ABERLINK Axiom Too HS
- Messbereich in X/Y/Z-Achse: 640/1500/500 mm
- maximal zulässiger Fehler der Längenmessung MPEe: 1,8 + 0,4L/100
µm
- Messauflösung: 0,1 µm
- Maximales Werkstückgewicht: 500 kg
- Geschwindigkeitsvektor: 866 mm/s
- Beschleunigungsvektor: 1200 mm/s2
- Granit-Arbeitstisch
- erforderlicher Luftdruck: 4 bar
- Luftverbrauch: 50 l/min
- Umgebungstemperatur: 0-45°C
- Spannungsversorgung: 240 V; 50/60 Hz
Ausstattung der Messmaschine ABERLINK
- Software: Aberlink 3D
- Teilkopf RENISHAW PH10 PLUS mit Steuerung PHC10-3
- Messtaster: RENISHAW SP25M
- schaltendes Tastsystem: RENISHAW TP8
- Abtastmodul-Bausatz: RENISHAW SM25-2
- Satz Messtaster (L20 Ø4, L20 Ø2, L10 Ø1, EXT 30SS)
- Kalibrierkugel
- PC-Computer mit DEVA 004-Karte zur Steuerung von Position,
Geschwindigkeit und Beschleunigung der Achsen
- RENISHAW SH25-2 Tastereinsatzhalter (2 Stck.)
- Modulares Rack-System mit 6 FCR-Anschlüssen
- Hochspannungs-Operationsverstärker: POWER AMP DESIGN 150 W
- Joystick
