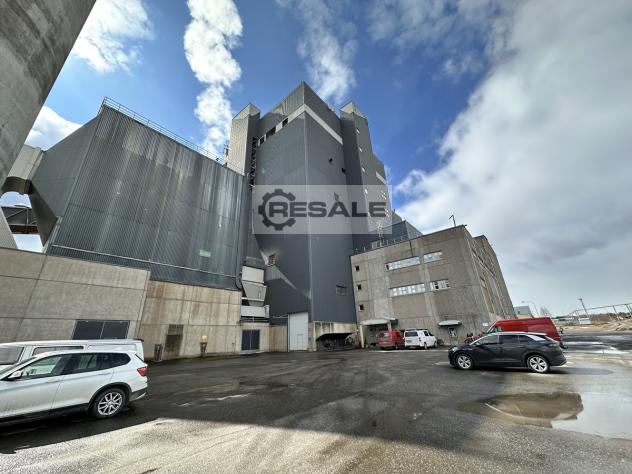

Dampfkessel-BHKW-Kraftwerk mit 240 MW Pyroflow CFB-Kessel
Sehr gutes Heizkraftwerk mit einer elektrischen Leistung von 88 MVA
und einer thermischen Leistung von 240 MW. Die Anlage ist für den
Betrieb mit holzbasierter Biomasse ausgelegt, wobei Kohle als
Reservebrennstoff dient. Es handelt sich um ein komplettes Kraftwerk,
das noch in vollem Betrieb ist und alle technischen Funktionen von der

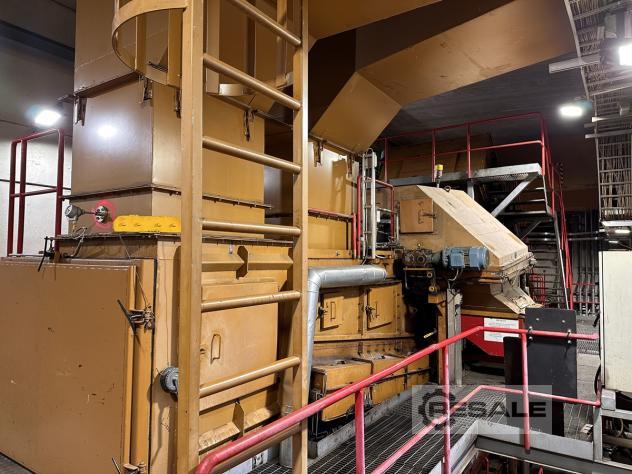

Brennstoffzufuhr über die elektrische Energie bis hin zum
Frischdampfversand enthält. Die Anlage wurde während ihrer gesamten
Lebensdauer sehr gut gewartet und stark aufgerüstet und erfüllt die
heutigen strengsten Qualitätsanforderungen.
Der Dampfkessel ist eine zirkulierende Wirbelschichttechnologie (ZWS)
mit kommerziellem Typ PYROFLOW, die in Finnland von Alhström im Jahr
1989 hergestellt wurde. Dieser ZWS-Kessel hat einen Dampfstrom von 100
kg/Sekunde, einen Dampfdruck von 137 bar und eine Temperatur von 535
°C. Der Hauptbrennstoff ist holzbasierte Biomasse mit einem
Feuchtigkeitsgehalt von 35-55 %, kann aber auch ausschließlich mit
Kohle betrieben werden.

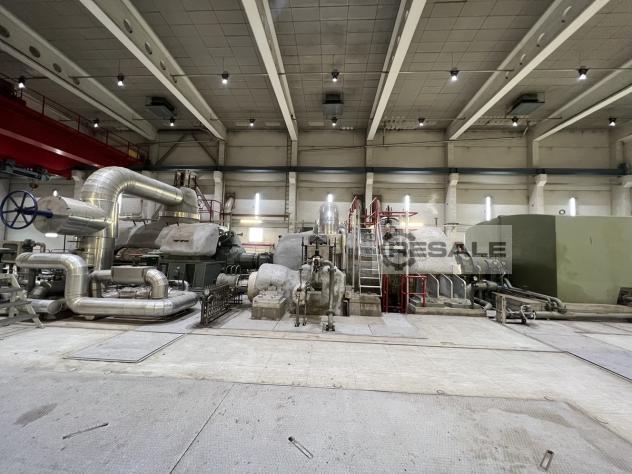

Die komplette Dampfturbinenanlage wird von Siemens gefertigt. Es
besteht aus einer Entnahme-Gegendruckturbine, Betriebsdampf max. 74
kg/s bei 137 bar, Gesamtdurchsatz max. 100 kg/s mit einem speziellen
Fernwärmeteil, der Kondensationsturbine, Betriebsdampf max. 30 kg/s
bei 3,5 bar und einem 88 MVA / 10,5 kV / 50Hz Generator mit
Hilfsaggregaten. Der aus der Gegendruckdampfturbine gewonnene 3,5 bar
Dampf wird von einer nahegelegenen Industrie verbraucht und auch zur
Erzeugung von Heißwasser für die Fernwärme verwendet. Im
Verflüssigungsbetrieb wird der 3,5 bar starke Abdampf der
Gegendruckturbine für eine maximale Stromproduktion in die
Verflüssigungsturbine geleitet und der Niederdruckdampf in einem
Rohrkondensator kondensiert.
Diese Kesselanlage wurde im Laufe der Jahre sehr gut gewartet und
stark modernisiert. Beide Dampfturbinen wurden 2023 von Siemens
Deutschland werksseitig in den Null-Stunden-Zustand überholt und
befinden sich damit in einem hervorragenden Zustand. Die Lichtmaschine
wurde bei der Inspektion in einwandfreiem Zustand befunden. Das

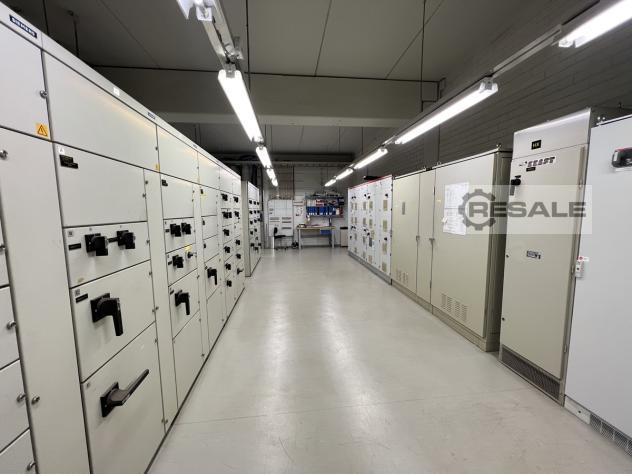

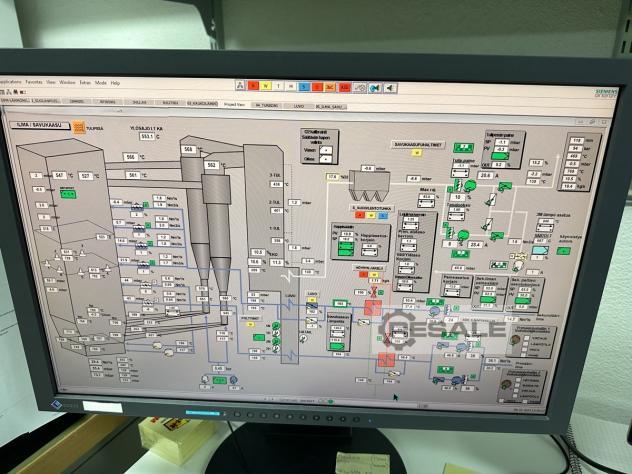

Betriebs- und Leitsystem des Kraftwerks wurde 2016 komplett neu
aufgebaut und basiert derzeit auf dem Siemens T-3000-System mit
Siemens Simatic 7-Serie SPS.
Technische Eigenschaften Dampfkesselanlage
Hersteller: Ahlström (Foster Wheeler / Andritz)
Kesseltyp Zirkulierende Wirbelschicht PYROFLOW
Thermische Leistung des Kessels 240 MW
Dampfleistung 100 kg/s, 137 bar, 535ºC
Baujahr 1989
Brennstoff Holzbasierte Biomasse, Torf, Kohle
Technisches Merkmal Turbinenanlage
Gegendruck-Dampfturbine Typ Siemens Extraction EHNKS 90/80-4 mit
Fernwärme
Abschnitt
Frischdampf in (Gegendruck) max. 84 kg/s 137 bar, 535ºC
Frischdampf mit DH-Sektion max. 100 kg/s
Baujahr 1989
Brennwertturbine Typ Siemens WK 63/81/32-3
Frischdampf in (Kond. Turbine) 30 kg/s bei 3,5 bar
Drehzahl 3000 U/min
Stromerzeuger Siemens 88'000 kVA / 50 Hz
Spannung 10'500 V
Finnland
