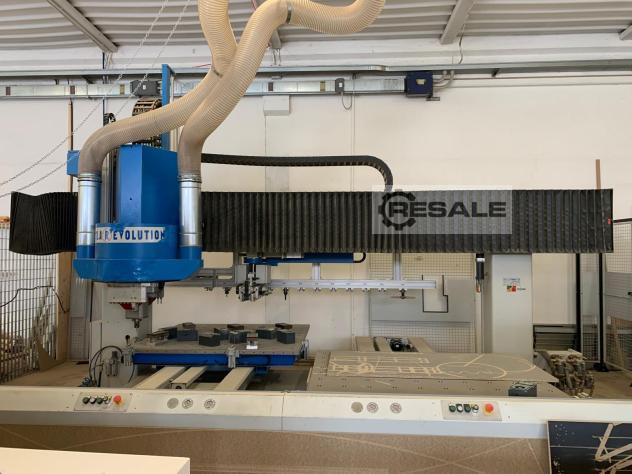

ALBERTI 5-Achs-Bearbeitungszentrum Modell POLAR EVOLUTION 3.5 CN:
– maximaler Arbeitsbereich 3500 x 1637 mm
– Hub der Z-Achse 600 mm, Dicke auf Saugnäpfen bearbeitbar 160
mm

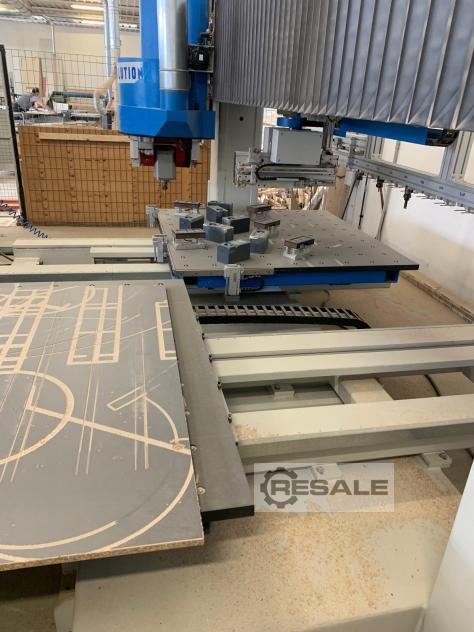

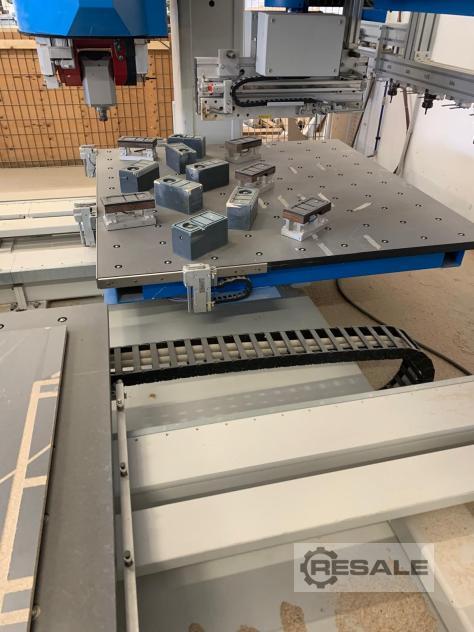

– 2 Phenolharz-Arbeitsplatten von 1700 x 1632 mm:
für Wechsel- oder Synchronbearbeitung
Zollvakuum-Freeinch-Typ, mit Löchern, die mit dem Vakuumsystem
verbunden sind,
NC-gesteuerte Nullpunkte und versenkbare Anschläge mit 12
Blöcken
von Saugnäpfen mit doppelter Vakuumkammer (ohne Schlauch)

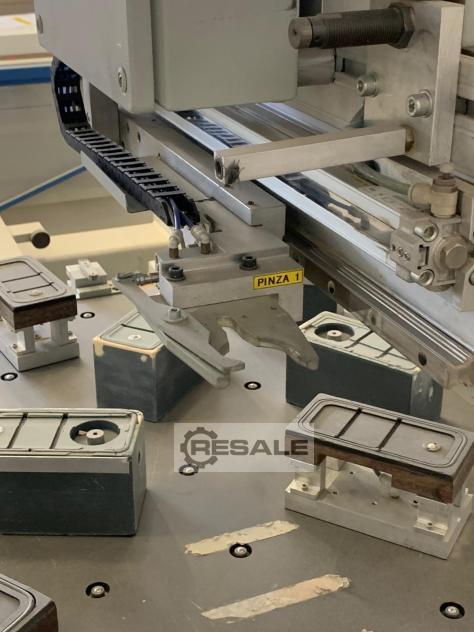

Becker Vakuumpumpe + pneumatische Klemmen für Kleinteile
– Automatische Schmierung, optimierte und zentrale Absaugung
– elektronische Steuerung mit TPA- und ALBATROS-Software,
Visualisierung
Programm in Windows-Umgebung, EDI32-TPA-EDITOR (CAD-CAM 3D)
– Maschine in Übereinstimmung mit den CE-Normen, mit doppelter
verdeckter Frontbarriere
(zum Be- und Entladen der 2 Arbeitsplatten) und Perimeterschutz
– Maschinenabmessungen mit montierten Schutzvorrichtungen:
Breite ca. 7,7 m
Tiefe ca. 7 m (einschließlich Ladefläche 2 m)
Höhe ca. 3,5 m
– Maschinengewicht ca. 6500 kg
– Produktionsjahr 2006
Betriebseinheiten:

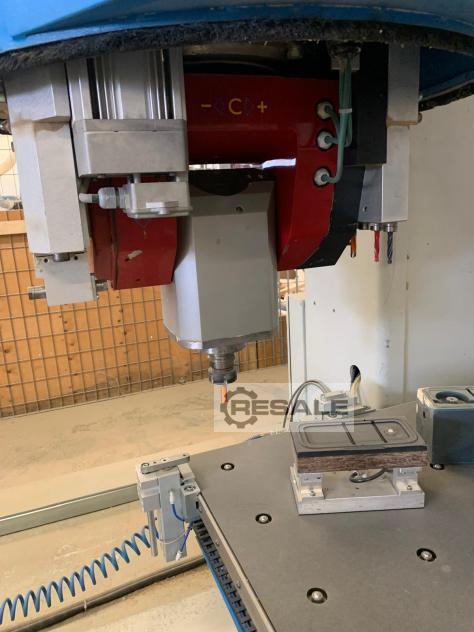

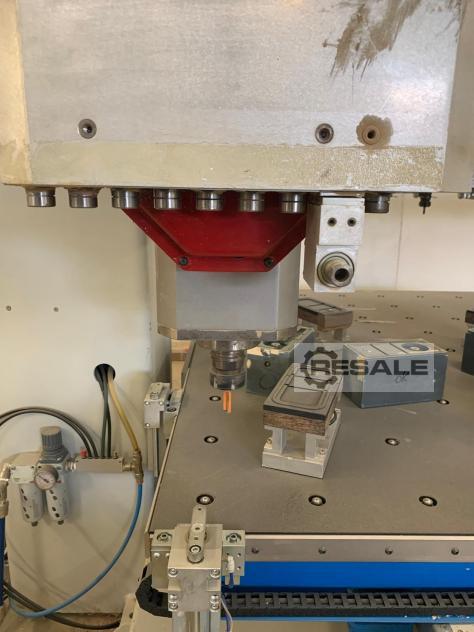

– flüssigkeitsgekühlte 5-Achsen-Elektrospindel, Leistung KW 8,5
(HP 11),
mit Wechselrichter von 1.000 bis 18.000 U/min, HSK63F-Anschluss

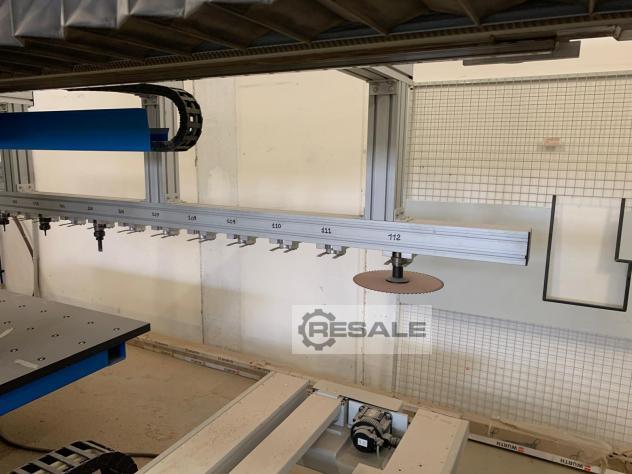

– 12 Werkzeugplätze auf dem Gepäckträger
– automatisches Werkzeugaufnahme- und Wechselsystem mit
R.T.T.-Shuttle
(sehr schnelle, unabhängige und kontrollierte Bewegung von 2
Wagen: einer für jeden
das Entladewerkzeug und das andere zur Versorgung des
Ladewerkzeugs)

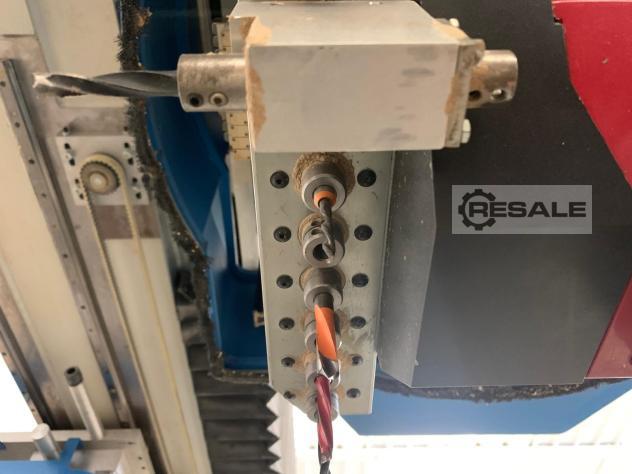

– 2 Bohreinheiten, die an den Seiten des 5-Achsen-Kopfes
untergebracht sind, mit:
eine mit 8 vertikalen Spindeln + 2 horizontalen Spindelköpfen
eine mit 6 vertikalen Spindeln + Kopf mit 2 horizontalen Spindeln
Italien
