Laserschweißmaschine ALPHA LASER ALM 200 gebaut im Jahr 2014 in
Deutschland (in Betrieb seit 2017) ist die perfekte Lösung für die
Bearbeitung von Bauteilen wie Gesenken, Formen oder Werkzeug- und
Maschinenteilen. Das von der Maschine eingesetzte
Laserstrahlschweißverfahren beschleunigt den Bearbeitungsprozess
deutlich und erhöht gleichzeitig die Produktivität im Vergleich zu
herkömmlichen Werkstückschweißverfahren. Die Werkstoffe werden mit
einem konzentrierten Lichtstrahl hoher Leistungsdichte
zusammengefügt, was zu einer ästhetisch ansprechenden, robusten und
qualitativ hochwertigen Schweißnaht führt.
Die Laserschweißmaschine ALPHALASER ALM 200 zeichnet sich neben ihrer
hohen Leistungsfähigkeit auch durch ihre einfache Bedienung aus. Der
Maschinenbediener verfügt über einen verstellbaren Arm, an dem sich
ein spezieller Joystick befindet, mit dem er den Arbeitskopf in den
Achsen X, Y und Z frei positionieren und bewegen kann. Alle
Bearbeitungsparameter werden über ein Bedienfeld mit Folientastatur
oder über einen multifunktionalen Fußschalter eingestellt. Darüber
hinaus ermöglicht die schmale Bauweise des Arbeitskopfes den Zugang
zum Inneren des Werkstücks und vergrößert so den
Bearbeitungsbereich. Das mobile Laserschweißsystem ALPHA LASER ALM
wurde während seiner gesamten Lebensdauer regelmäßig gewartet.

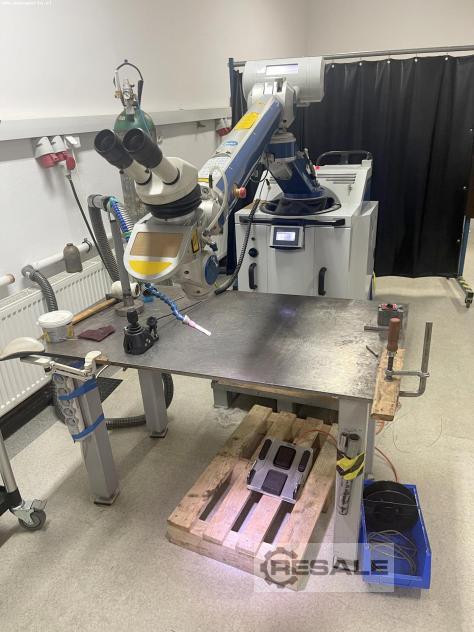

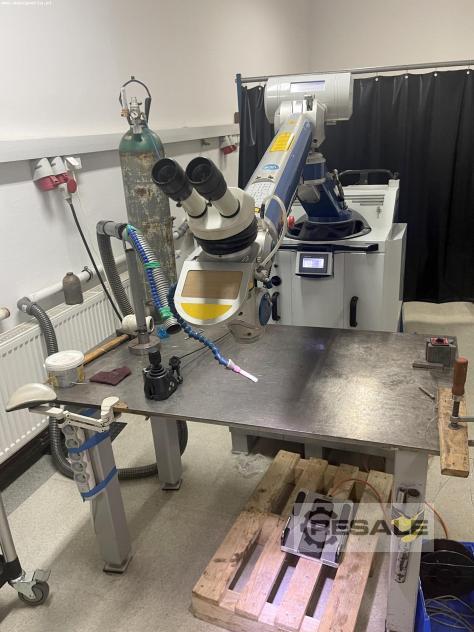

Das Laserschweißsystem ALPHA LASER besteht aus:

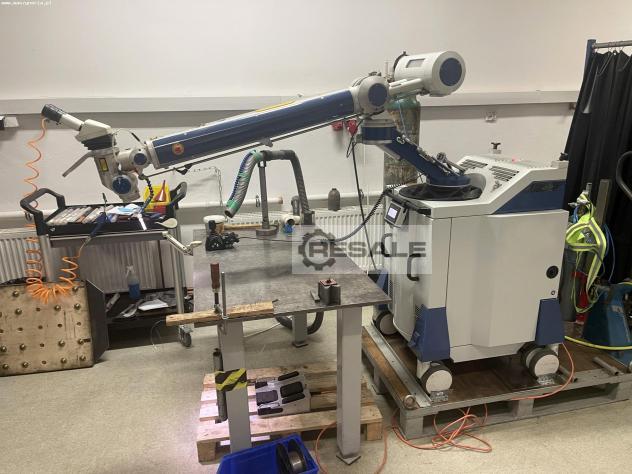

– einem verstellbaren Arm
– Optik mit LEICA-Mikroskop (10-facher Zoom)

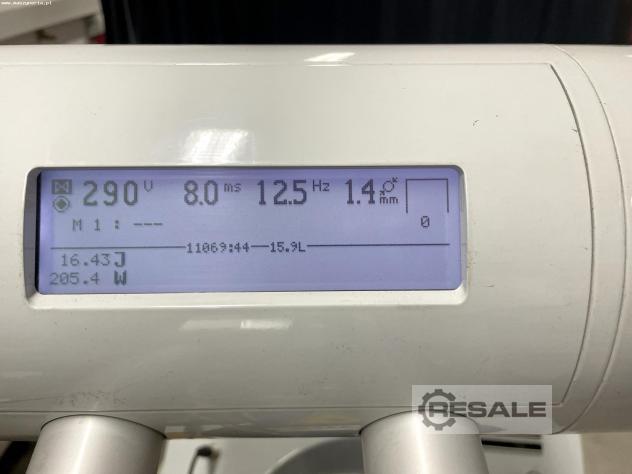

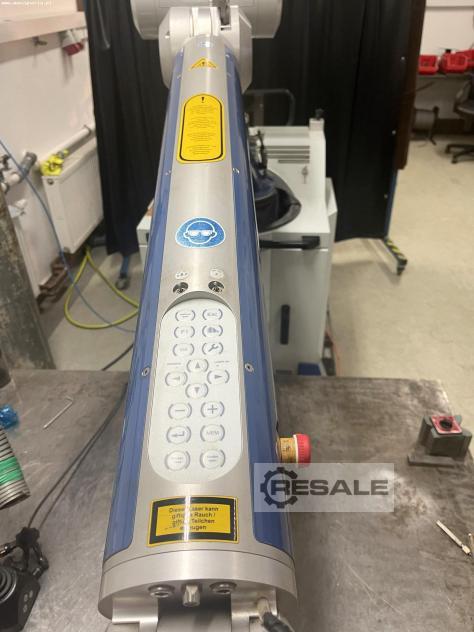

– Display mit Folientastatur
– Joystick zur freien Positionierung und Bewegung des
Arbeitskopfes
– multifunktionalem Fußschalter
– kompletter Arbeitsplatz mit Arbeitstisch
Es besteht auch die Möglichkeit, eine Abgasabsaugung, verschiedene
Schweißdrähte sowie Ersatzteile, z.B. Schweißdrahtführungen,
Lampen und Magnete, gegen Aufpreis zu erwerben.
Technische Parameter der Laserschweißmaschine ALPHA LASER ALM 200
- Vorschübe in der X/Y/Z-Achse: 140/120/1300 mm
- Vorschubgeschwindigkeit in der X,Y,Z-Achse: 0-25 mm/s
- Leistung der Laserquelle: 200 W
- Leistung des Laserstrahls: 9 kW
- Arbeitsmodus: halbautomatischer Puls
- Durchmesser des Laserstrahls: 0,2-2 mm
- Wellenlänge: 1064 nm
- Brennweite: 150 mm
- maximale Pulsenergie: 90 J
- Pulsdauer: 0,5-20 ms
- Pulsfrequenz: 100 Hz
- Betriebsstunden: 11065 h
- Spannungsversorgung: 3x 400 V; 50/60 Hz
- Abmessungen (L x B x H): 1410 x 730 x 1585 mm
- Gewicht der Maschine: ca. 320 kg
