Schlittenlänge:3200 mm
Schnittbreite:1300 mm

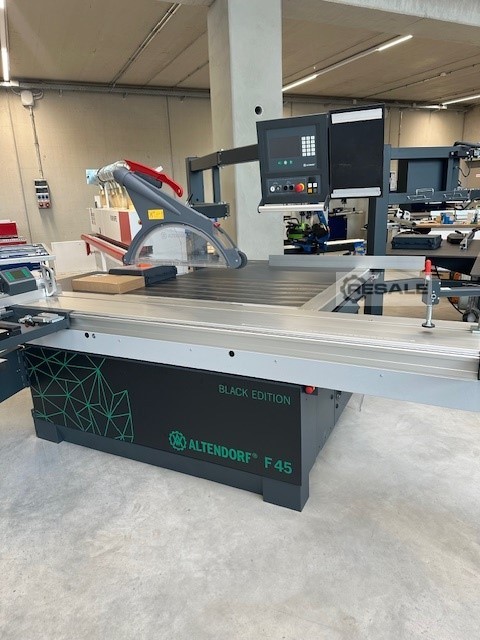

F 45 EvoDrive:
Die neue F 45 ist ein Meisterstück in Technik und Design. Der von
Grund
auf neu konstruierte Maschinenständer übertrifft alle bisherigen
Werte
in den Punkten Verwindungssteifigkeit und Vibrationsarmut. Die
glatte
Front und die Fußfreiheit am Boden lassen Sie näher an der
Formatkreissäge und am Werkstück stehen. Der konstruktiv
angepasste,
legendär leichtgängige Doppelrollwagen ist nach wie vor das Maß
aller
Dinge, wenn es um Präzisionsschnitte und Wartungsfreiheit geht.
Hinzu
kommt die Steuerung in Augenhöhe, mit der Sie die Höhe und
Schwenkung
des Sägeblatts plus, je nach Wahl des Steuerungspakets, die Drehzahl
und
weitere Funktionen aufrufen. Das neue, klare Industriedesign
markiert
die Ausnahmestellung der Marke Altendorf: Bei dieser
Formatkreissäge
trifft charaktervolles Design auf zeitlose Ästhetik.
7" Touchscreen mit separater Tastatur
Autom. Maßkorrektur am Parallel- und Winkelanschlag bei Schwenkung
Maschinendiagnose, Betriebsstundenzähler, USB-Schnittstelle
Aufruf der letzten Maßeingabe (Back-Funktion)
Umrechnung von Spitz- auf Stumpfmaß am Parallel- und
Winkelanschlag
Schifterschnittfunktion mit Ermittlung fehlender Winkel bzw. Maße
Erweiterte Werkzeugverwaltung
· Speicherung der Vorritzposition (3-Achs-Vorritzer)
· Hinterlegung der Stammblattstärke und Schnittbreite des
Hauptwerkzeugs
· Hinterlegung der Drehzahl des Hauptwerkzeugs
· Max. 100 speicherbare Werkzeuge
Zusatzfunktionen
· Nuten: mit automatischer schrittweiser Positionierung des
Parallelanschlags
· Kettenmaßfunktion: Schnittfolgen mit identischer Distanz am
Parallelanschlag
· Winkelschnitt: Durch Abtrennen des Übermaßes wird nach Eingabe
des
Kantenwinkels das gewünschte Fertigmaß erzeugt
· 999 speicherbare Schnittprogramme
400V / 50Hz - Europa , Skala: Skala in mm
Maschinenhöhe 910 mm (Grundausstattung)
Inklusive folgender Optionen:
M62003
Vorlagenhalter, direkt an der Steuerung
Option
Praktisch ist der Vorlagenhalter direkt an der Steuerung in
Augenhöhe.
Die Stücklisten werden durch eine
M64080
Erweiterte Schnitthöhe eins. Schwenkung
Upgrade
Erweiterte Schnitthöhe für einseitige Schwenkung
Diese Option ist für die einseitige Schwenkung mit einer großen
Absaughaube für einen max. Sägeblattdurchmesser von 550 mm und
einem
Sägeblattüberstand von max. 204 mm ausgestattet. In Kombination
mit
einem Vorritzaggregat beträgt der max. Sägeblattdurchmesser 500 mm,
bzw.
179 mm Schnitthöhe. Nur in Verbindung mit mindestens 5,5 kW (7,5
PS)
Antriebsleistung.
M51103
Motor 5,5 kW (7,5 PS) VARIO
Option
Einseitig schwenkbares Sägeaggregat mit 5,5 kW (7,5 PS) Motor
mit VARIO
Schwenkbereich: 0 - 46°, ausgestattet mit dem AKE
Schnellwechselsystem
für das Hauptsägeblatt.
Dieser Antrieb regelt die Drehzahl stufenlos von 2000 - 6000 U/min.
Durch die exakte Drehzahlanpassung an das Material erhöhen sich
die
Schnittqualität sowie die Standzeiten der Sägeblätter - was
wiederum
Ihre Kosten reduziert.
M41010
Tischplattenverlängerung 840 mm
Grundausstattung
Tischplattenverlängerung 840 mm
bestehend aus einer CDF-Platte mit beidseitiger HPL-Beschichtung.
Sie
ist besonders kratz- und stoßunempfindlich. So wird eine
Beschädigung
des Werkstücks nachhaltig vermieden.
M34204
Doppelrollwagen mit Wagenlänge 3200 mm
Option
Doppelrollwagen, Wagenlänge 3200 mm
Der Altendorf Doppelrollwagen ist berühmt für seine
Leichtgängigkeit und
den präzisen Lauf. Er ist an jeder Position stufenlos arretierbar.
Die
großen Doppelrollen, präzisionsgefertigt aus gehärtetem Stahl,
halten
den Oberwagen in Verbindung zum Unterwagen absolut genau in den
jeweiligen hartverchromten Führungsrundstangen. Diese Laufqualität
wird
selbst bei jahrzehntelanger Belastung und Verschmutzung beibehalten.
Die
Wagenkonstruktion ist als äußerst verwindungs- und formsteifes
Multihohlkammersystem ausgeführt. Die Tischoberfläche ist
präzise
gehobelt und eloxiert.
Als Aufnahme für den Querschlitten und als Schnittstelle für div.
Zubehör dient eine hartverchromte Rundstange, die formschlüssig in
den
Oberwagen eingelassen ist.
Die gesamte Einheit ist wartungsarm und bedarf keiner Schmierung.
M44443
CNC-Parallelanschlag 1300mm
M37003
Ein-/Aus-Schalter am Doppelrollwagen
Option
Der Ein-/Aus-Schalter am Doppelrollwagen ist immer direkt zur
Hand. Mit
den vier Tasten wird sowohl das Hauptsägeblatt als auch der
Vorritzer
ein- und ausgeschaltet. Das erspart Wege und sorgt für mehr
Sicherheit.
M44406
Winkel-Gehrungsanschlag DIGIT L
Option
Winkel-Gehrungsanschlag mit DIGIT L, Ablängen bis 3200 mm
Dieser von Altendorf patentierte Anschlag mit integriertem
Längenausgleich erleichtert das präzise Schneiden von 90° Winkeln
und
Gehrungen in einer Funktion. In der vorderen und hinteren
Anschlagpositionen ist der Schwenkwinkel stufenlos um 49°
verstellbar
und wird über eine Maßskala angezeigt. Einfach das Anschlaglineal
auf
das gewählte Winkelmaß nach Skala verschieben und dann die
gewünschte
Länge an der Anschlagklappe einstellen.
Die spielfreien und robusten Anschlagklappen können leicht
verschoben
und als Einzelklappe über den gesamten Bereich bis max. 3200 mm
eingestellt werden. Bei Ablängmaßen ab ca. 1560 mm übernimmt der
rollenunterstützte und stabile Teleskopauszug die äußere
Anschlagklappe.
Der gesamte Querschlitten wird durch eine präzisionsgefertige,
prismatische Auflage wiederholgenau an der Rundstange des
Doppelrollwagens exentrisch geklemmt. Die Verriegelung erfolgt mit
einer
Hand, das System ist dabei durch einen Sicherungsmechanismus gegen
versehentliches Herausrutschen gesichert.

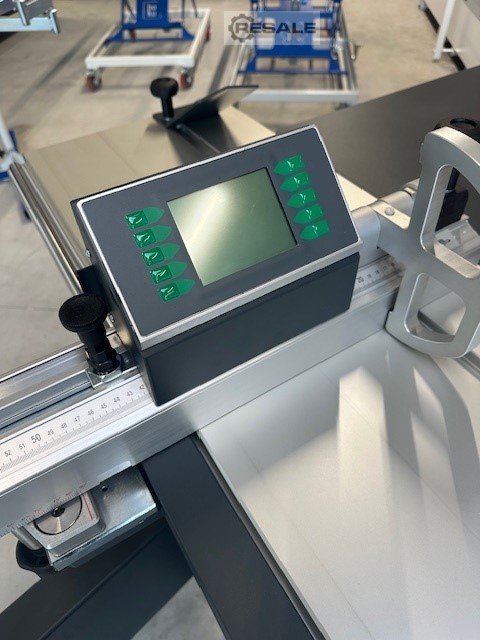

Der DIGIT L dient zum 1/10 mm genauen Einstellen des Längenmaßes.
Das
Display zeigt alle eingestellten Klappenmaße an. Durch die
zentrale
Mess- und Anzeigeeinheit wird mit einem einzigen Kalibriervorgang
das
komplette System geeicht, alle Anschlagklappen verfügen über eine
Feineinstellung.
Inklusiv: zwei Einzelkippanschläge mit digitaler Anzeige, zwei Akkus
und
Ladegerät
M44443

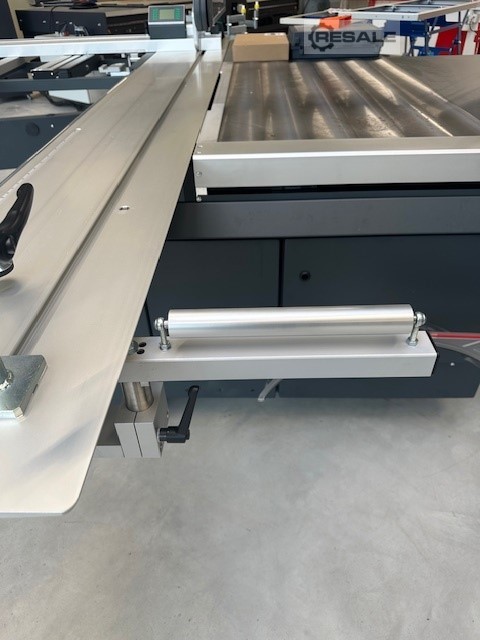

Vordere Auflagerolle
Option
Die vordere Auflagerolle ist mit einer Breite von 300 mm beim
Schneiden langer Werkstücke am Parallelanschlag eine hilfreiche
Unterstützung. Sie kann mit einem Handgriff um 90° unter den
Doppelrollwagen (Mindestlänge 3000 mm) positioniert werden
B1418.0170

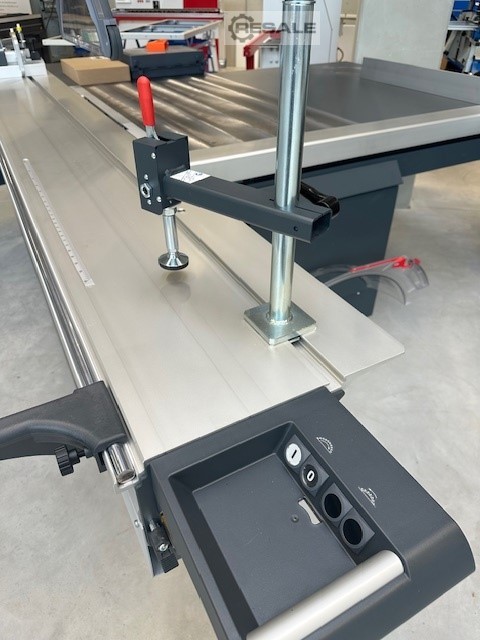

Manueller Schnellspanner
Spannhöhe bis 200 mm
