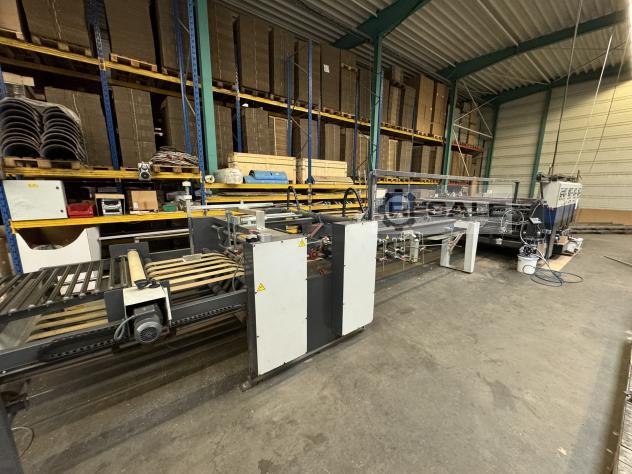

Hiermit bieten wir wegen Produktionsumstrukturierungen, unsere sehr
gut laufende Inliner Maschine zur Herstellung von Kartons der Firma
Altinisik an.
- Baujahr 2014
- Inkl. 2 Druckwerke
- Inkl. 1 Rotationsstanze

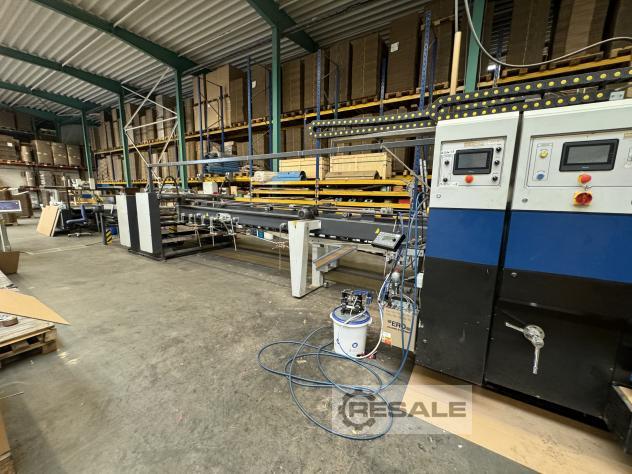

- Inkl. neuem ERO Leimsystem
- Inkl. vollautomatischem Umreifungssytem der Firma Signode Baujahr
2000
- Voll funktionsfähig
Produktbeschreibung
Die ALTINISIK SM/V 1290 ist eine vollautomatische Maschine, geeignet
zum Bedrucken, Rillen, Schlitzen, Stanzen, Falten und Kleben von
Wellpappbögen gemäß der technischen Daten.
Die Materialbögen werden manuell in einen Kassettenanleger eingelegt
und der Maschine von dort automatisch zugeführt. Einzugswalzen
übernehmen den Bogen und führen ihn zu dem ersten Druckwerk.
In dem/den Druckwerk(en) werden die Bögen im Flexodruckverfahren von
oben bedruckt und mit Transportrollen weitertransportiert.

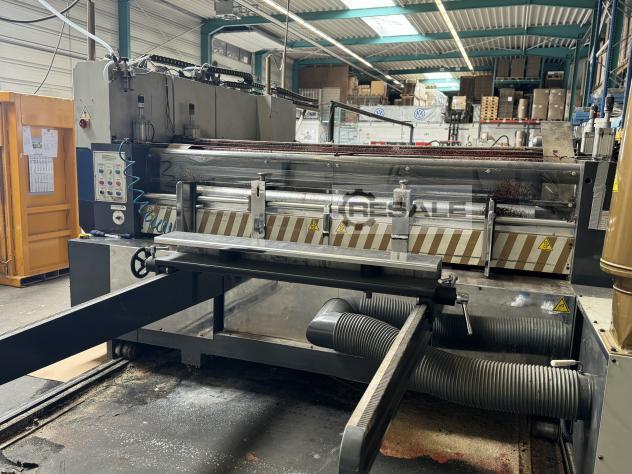

Im nachfolgenden Slotter wird der Bogen an den Positionen der
Faltungen zuerst vorgequetscht und dann gerillt. Zudem werden mit
rotierenden Messer die Schlitze ausgeschnitten. Ein seitliches Messer
beschneidet die Klebelasche vorne und hinten, auf der
gegenüberliegenden Seite befindet sich ein Kreismesser um die Bögen
ggf. zu beschneiden.
Die anschließende Rotationsstanze ist dazu geeignet, aus den Bögen
Grifflöcher, schräge Schnitte etc. oder komplette
Verpackungskonturen auszustanzen.
Die Bögen werden von dort in zwei Riemenpaare der Faltbrücke
übergeben. Im Einlauf befindet sich ein Leimwerk welches Leim auf die
Klebelasche aufträgt. Im weiteren Verlauf werden die Bögen mit Hilfe
von Riemen und Führungen gefaltet und in den Zähler-Stapler
eingeschoben.
Hier werden die Kartons nochmals ausgerichtet und in Paketen
ausgestoßen.
Die Maschine ALTINISIK SM/V 1290 ist ausschließlich dazu bestimmt:
- Wellpappbögen gemäß obiger Darstellung zu bearbeiten
Für andere als die hier aufgeführten Verwendungsarten ist die
Maschine nicht bestimmt - das gilt als sachwidrige Verwendung!
Insbesondere weisen wir daraufhin, dass es verboten ist:
- Werkstoffe wie Holz, Metall und sonstige artfremde Materialien zu
stanzen
1. Andere Werkzeuge als die Originalen und Bandstahlschitte mit einer
Messerhöhe von 23,8 mm zu verwenden
2. Aufbau
Der Aufbau der Anlage erfolgt durch das Fachpersonal des
Lieferanten.
Hierzu sind ggf. bauseitige Fundamentarbeiten durchzuführen, der
Fundamentplan wird dann vorab zu Verfügung gestellt.
Für Schäden, die aus abweichender Ausführung des Fundamentes
herrühren ist der Ausführende bzw. der Auftraggeber
verantwortlich.
Der elektrische Anschluss wird durch beizustellende Fachkräfte
ausgeführt, hierfür werden entsprechende technische Unterlagen zur
Verfügung gestellt.
Hilfsstoffe wie z.B. Öl werden vom späteren Betreiber bevorratet.
Für die Probeläufe und die anschließende Schulung sind Stanzformen
und ausreichendes Material vorzubereiten.
Technische Daten SM/V 1290
Bezeichnung Daten
Bogengröße max. 1290 x 2690 mm
Bogengröße min. 350 x 750 mm
Skip-Feed max. 1550 x 2690 mm
Materialdicke max. 10 mm
Druckbereich 1290 x 2400 mm
Schlitzbreite 9 mm
Klischeehöhe 3,9 mm
Stanzformat 1240 x 2400 mm
Messerhöhe Rotation 23,8 mm
Dicke Stanzbelag 10 mm
Durchmesser Klischeezylinder 399 mm
Durchmesser Klischeezylinder .. . 407mm
mit Klischee
Durchmesser Stanzzylinder 292 mm
Länge 18050 mm
Breite 5560 mm
Höhe 2042 mm
Gewicht 22 Tonnen (ca.)
