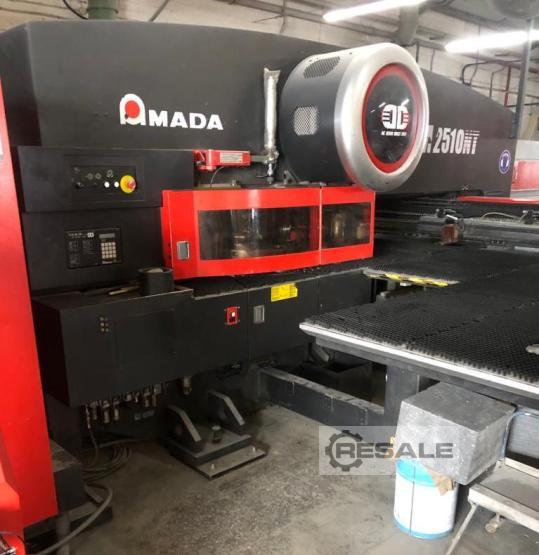

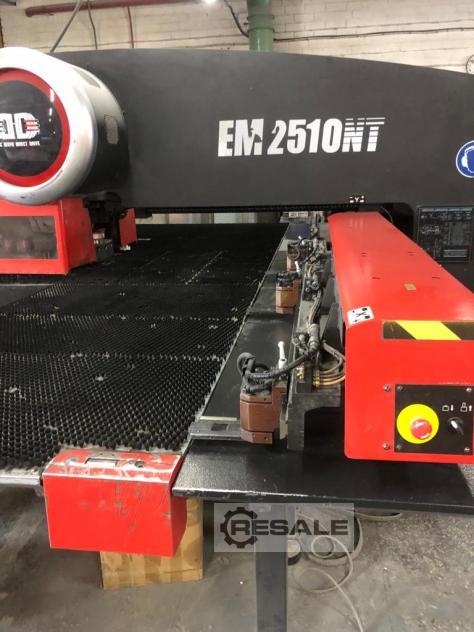

AMADA EM 2510 NT Revolverstanzung (Jahr 2012)
AC-Servo Direkter Doppelantrieb
Stanzstunden: 14271 h
Betriebsstunden: 29580 m/Std.
Hervorragende Wartung
Stanzkraft: 200 kN
Arbeitsbereich: 1270 x 2500mm
Mit Ersatz: 1270 x 5000mm
Dicke max. des Materials: 3,2 mm ( ST-400N/mm2 )
Maximale Materialstärke: 3,2 mm. (Bürstentisch)
Schwanenhals: 1.310 mm
Maximales Gewicht des Stücks: 50kg (F4) 150kg (F1)
Vorschub der X-Achse: 100m/min
Vorschub Y-Achse: 80m/min
Steuerung: Amada AMNC-PC
Serielle RS-232C-Schnittstelle
Simultane Achsengeschwindigkeit: 128m/min
Revolverdrehgeschwindigkeit (bidirektional): 30 1/min
Maximale Trittfrequenzstanzung mit Matrizen "VACUUM"
(Trefferquote):
500/min (5 mm Hub, 25,4 mm Rastermaß)
780/min (5 mm Hub, 1 mm Teilung)
1800/min (1,4 mm Hub, 0,5 mm Rastermaß)
Hublänge: 36 mm.
Stanzgenauigkeit: ±0,07 mm
Drehzahl der C-Achse: 60 U/min

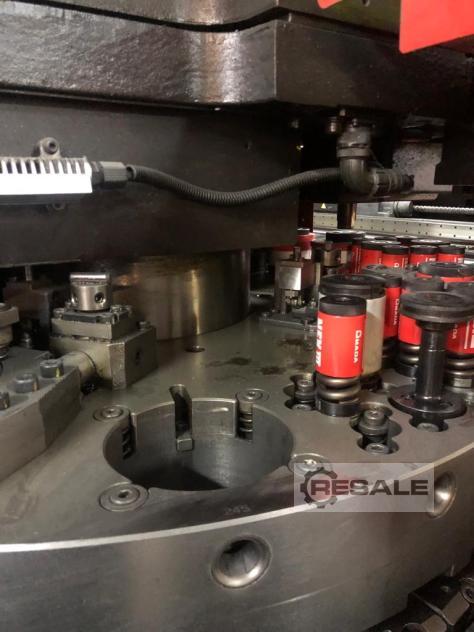

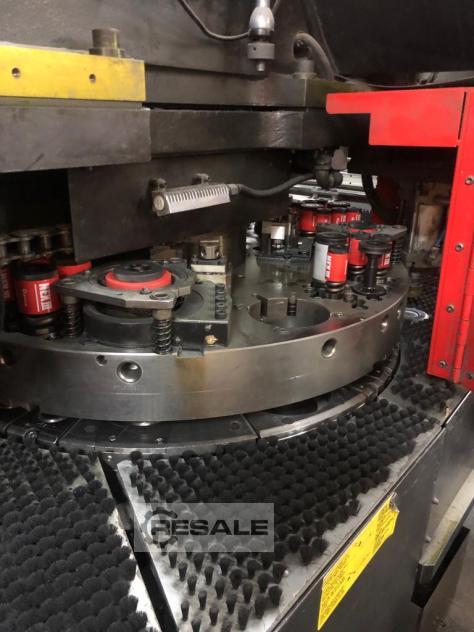

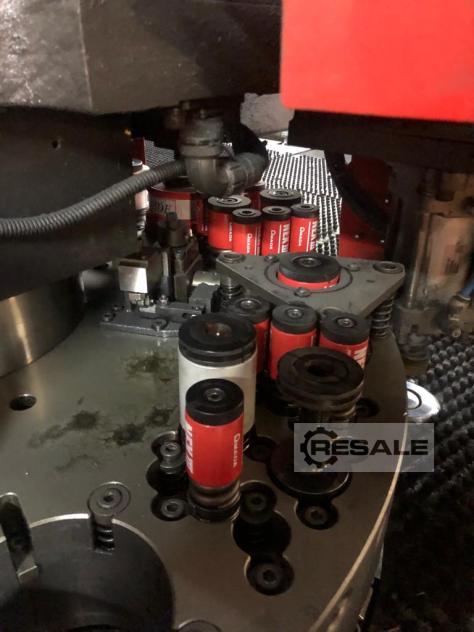

Stationen: 45 davon 4 AMADEX
Durchmesser max. Werkzeug: 114,3 mm
Werkzeugwechselzeit: 1,5 Sek.
Elektrischer Anschluss: 400V ( +6%, -10% )
Leistungsbedarf: 25 kWA
Druckluft
Maschinenlänge: 5526mm
Maschinenbreite: 5120mm
Maschinenhöhe: 2318mm
Gewicht: 18.000kg
