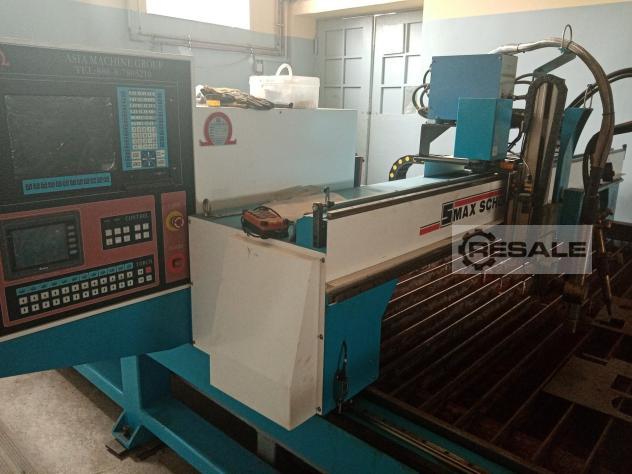

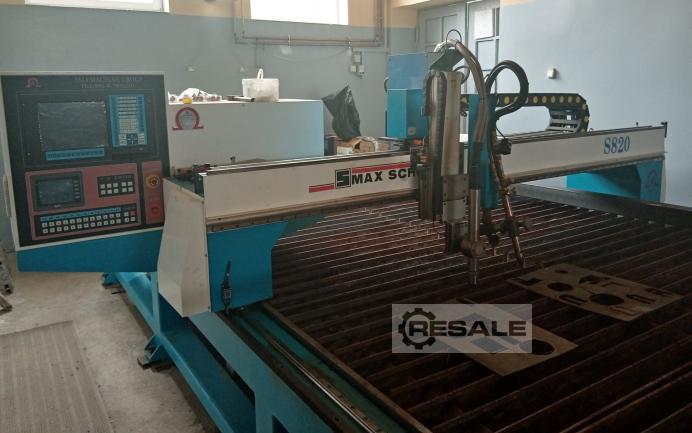

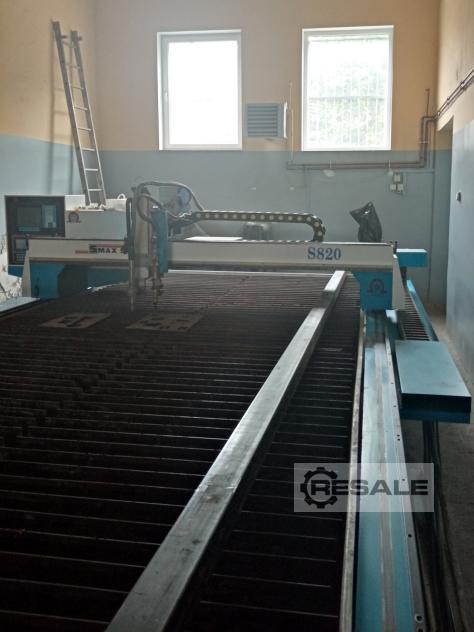

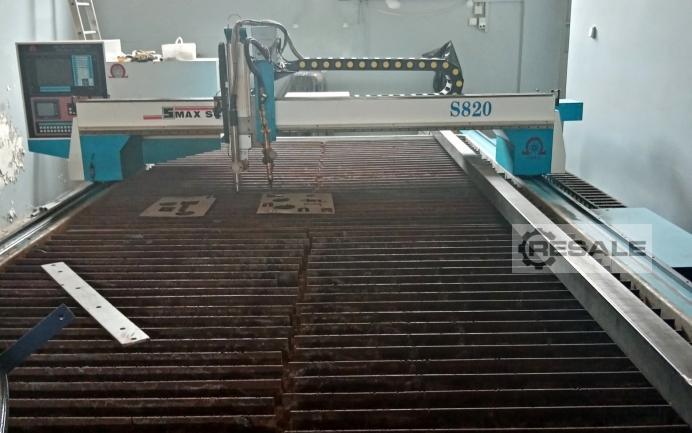

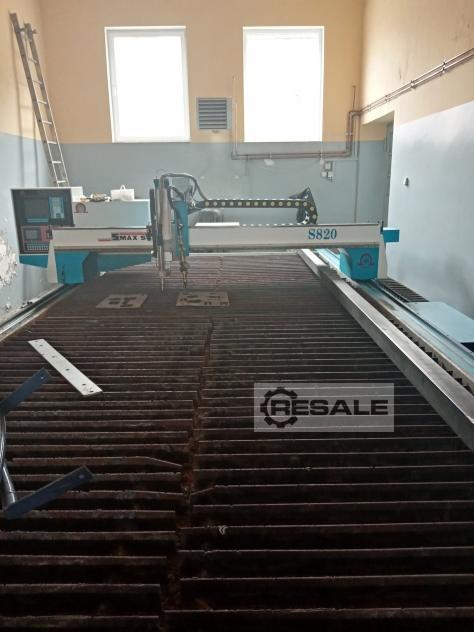

Autogen- und Plasmaschneidanlage AMG S820 des taiwanesischen
Unternehmens ASIA MACHINE GROUP aus dem Jahr 2013 wird zum
Präzisionsschneiden von Werkstücken aus Kohlenstoffstahl und
säurebeständigem Stahl eingesetzt. Die Maschine, die sich durch eine
robuste und hochwertige Konstruktion auszeichnet, verfügt über zwei
Brenner – einen HYPERTHERM-Plasmabrenner mit
THC-Spannungshöhenverstellung und Kollisionsschutz und einen
KOIKE-Gasbrenner mit Funktionen zum automatischen Einstechen.
Die Plasmaschneidanlage führt Werkstückschneidprozesse auf einem
großen Arbeitstisch mit einer Fläche (L x B) von 6100 x 2500 mm
durch und verfügt über einen zusätzlichen Laserpointer, der die
Positionierung des Werkstücks auf dem Tisch erleichtert. Um die beim
Laser- und Gasschneiden entstehenden Verunreinigungen zu beseitigen,
wurde die übliche Abgasabsaugung durch einen Wasserbetttisch ersetzt,
der mit einem Wasserdruck von bis zu 2 bar betrieben wird. Der
Wasserspiegel im Bad des Tisches absorbiert wirksam die Abgase und
gewährleistet so ein hohes Maß an Arbeitssicherheit.
Die X- und Y-Achsen der Maschine AMG S820 werden über hochwertige
Zahnstangengetriebe von MITSUBISHI-Servomotoren mit spielfreier
Übersetzung angetrieben, die sofort auf Richtungsänderungen
reagieren. Dank dieser Lösung werden die Werkstücke mit hoher
Stabilität, hoher Genauigkeit und mit einer Geschwindigkeit von bis
zu 9000 mm/min geschnitten.
Die Plasmaschneidmaschine wird mit einer Zusatzausrüstung geliefert,
die u.a. aus einer TAIWAN PLASMA CORPORATION AP201 Plasmaquelle mit
200 A und einem Industrie-PC mit CAD/CAM-Software FASTCAM mit AUTO
NESTING-Funktion besteht. Das Gesamtgewicht der Maschine beträgt 3500
kg.
Technische Daten der Autogen- und Plasmaschneidanlage AMG S820
- Betriebsstunden: 10 h
- Arbeitstischfläche (L x B): 6100 x 2500 mm
- maximale Blechdicke (Kohlenstoffstahl, Gasbrenner): 200 mm
- Maximale Blechdicke (säurebeständiger Stahl, Plasmabrenner): 25
mm
- Maximale Blechdicke (Kohlenstoffstahl, Plasmabrenner): 25 mm
- Schnittdicke ab Blechkante (Plasmabrenner): 40 mm
- Schnittgeschwindigkeit: 9000 mm/min
- Positioniergeschwindigkeit: 12000 mm/min
- Positioniergenauigkeit: ± 0,1 mm
- Wiederholbarkeit der Positionierung: ± 0,1 mm
- Leistung der Plasmaquelle: 200 A
- Installierte Leistung: 6 kW (Brennschneiden), 35 kW
(Plasmaschneiden)
- Gewicht der Maschine AMG S820: 3500 kg
Ausstattung der Autogen- und Plasmaschneidanlage
- CAD/CAM-Software: FASTCAM mit AUTO NESTING-Funktion
- Plasmaquelle: TAIWAN PLASMA CORPORATION AP201
- Industrie-PC: 2,8 GHz, 512 MB RAM, 1 GB HDD
- Plasmabrenner: HYPERTHERM
- Gasbrenner: KOIKE
- X-Achse Servomotor: MITSUBISHI, 400 W (1 St.)
- Y-Achsen-Servomotor: MITSUBISHI, 400 W (2 Stk.)
- Spielfreies Servomotor-Getriebe
- Wasserbett-Tisch
- - Laserpointer zur Erleichterung der Blechpositionierung auf dem
Tisch
- Kabelwege der X- und Y-Achse in der Breite: 100/200 mm
- EMI-Filter zum Schutz der Servomotoren
- Kühl-/Heizsystem für die CNC
- AVR-Mikrocontroller für die Spannungsstabilisierung der CNC
- USB-Anschluss
- Betriebsanleitung in polnischer Sprache
Die Autogen- und Plasmaschneidanlage S-820 war nach der Inbetriebnahme
nur 10 Stunden in Betrieb.
