Kernbohrdurchmesser - max.: 32 mm
Bohrtiefe: 1150
mm
Umlaufdurchmesser: mm
Maschinengewicht ca.: 12
t
Gesamtleistungsbedarf: kW
Raumbedarf ca.: m
Heidenhain
iTNC530 CNC Steuerung

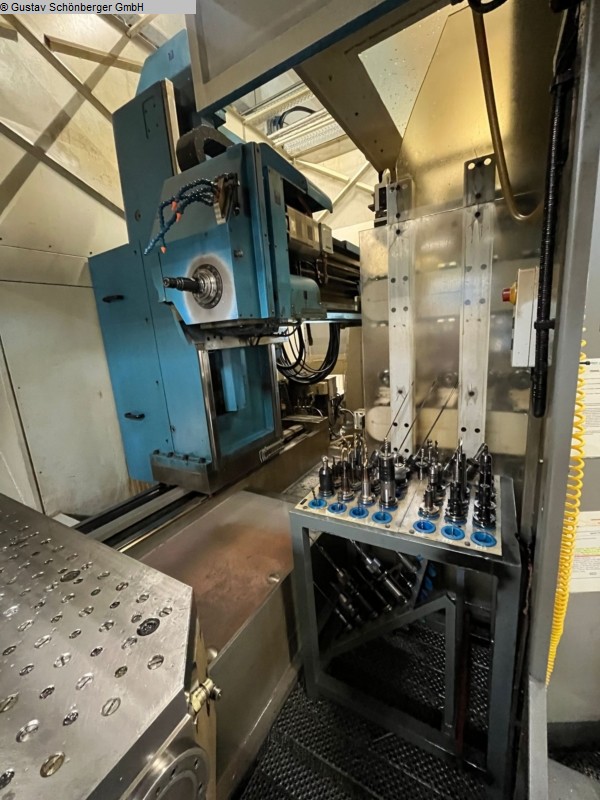

12-fach Werkzeugwechsler
Technische
Daten / technical details:
Wege: / travels:
X-Achse
längs (Tisch) / X-axis longitudinal (table) 1800 mm
Z-Achse
quer (Ständer) / Z-axis cross (column) 1700 mm
W-Achse quer
(Bohreinheit) / W-axis cross (drilling unit) 1150 mm
Y-Achse
senkrecht (Bohreinheit) / Y-axis vertical (drilling unit) 1200
mm
B-Achse (Rundtisch) / B-axis (rotary table) 360
°
A-Achse (Bohreinheit) / A-axis (drilling unit) -25 - +15
°
Bohrbereich-Tiefbohren (ELB): / drilling
area-deep drilling (ELB):
Durchmesserbereich / diameter
range 6-32 mm
max. mögliche Bohrtiefe / max. drilling depth
1150 mm
Antriebsleistung / drive capacity 40
kW
Gewicht der Maschine ca. / weight ca. 12000
kg
Technische Daten, Zubehör und Beschreibung der Maschine sind
unverbindlich -
Technical data, accessories and description of the
machine are not binding.

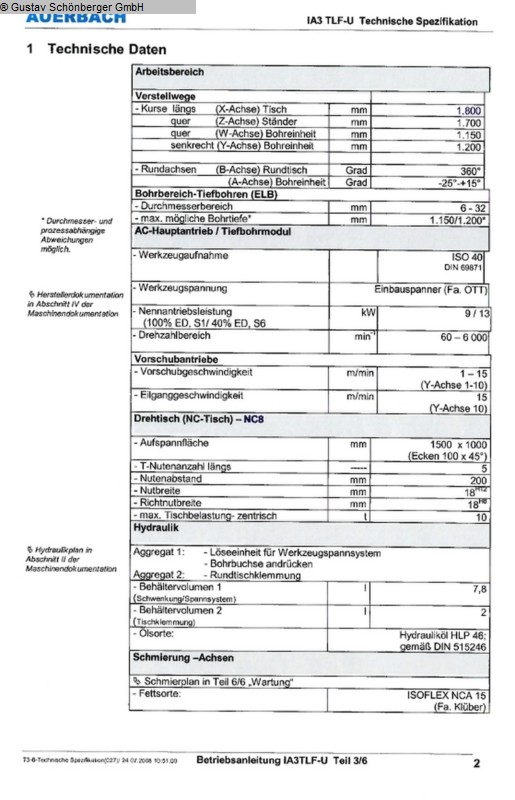

Weitere technische Daten siehe
Fotos
