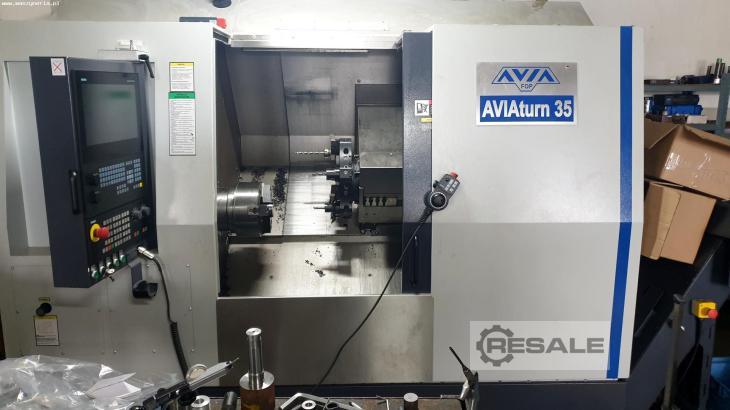

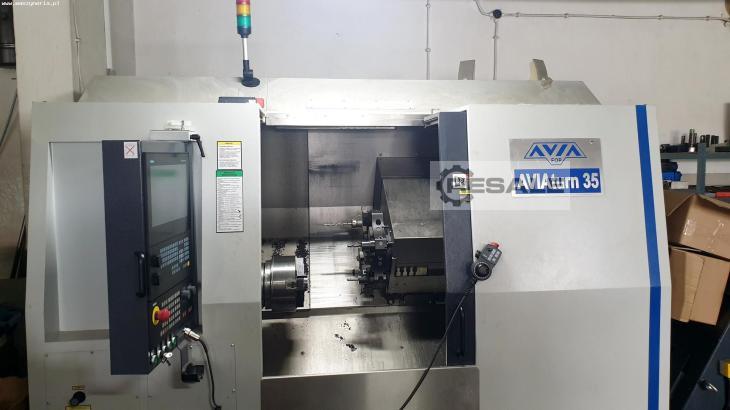

CNC Drehzentrum AVIA AVIATURN 35 wurde im Jahr 2022 in Polen gebaut.
Die Maschine, die für die Präzisionsbearbeitung von Werkstücken mit
einem maximalen Durchmesser von 350 mm ausgelegt ist, wurde mit vielen
hochmodernen Lösungen und hochwertigen Komponenten ausgestattet, die

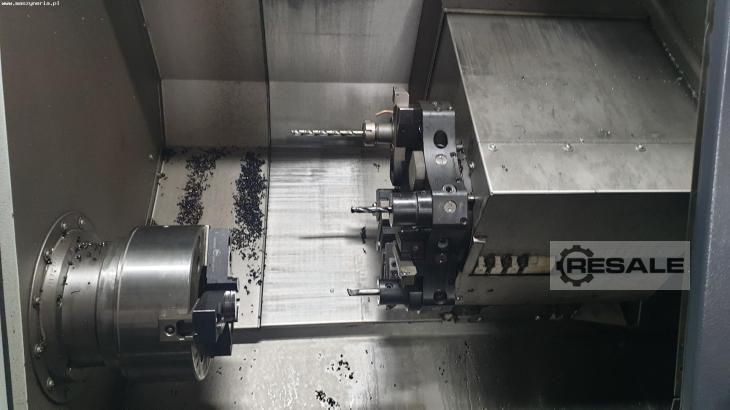

hervorragende Drehergebnisse gewährleisten. Der Arbeitsbereich

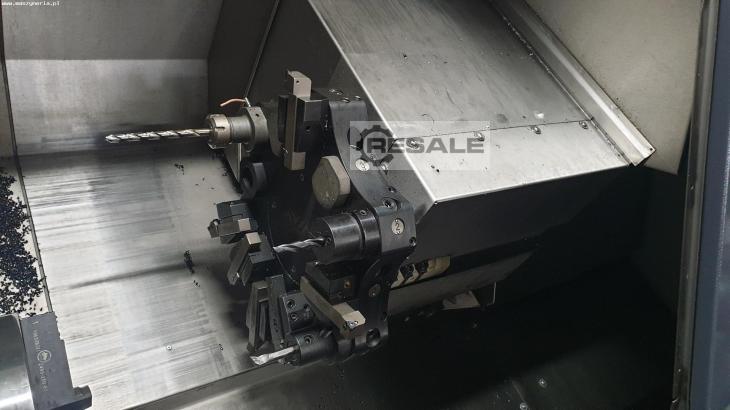

umfasst unter anderem einen Revolver mit 12 Positionen und eine
zuverlässige Spindel, die über einen Riemenantrieb mit Encoder
angetrieben wird.
Die CNC Drehmaschine AVIAturn 35 zeichnet sich auch durch ihr stark
verripptes, einteiliges Gussbett aus. Das um 35° geneigte Bett
dämpft wirkungsvoll alle Vibrationen und Schwingungen, was sich unter
anderem in einer verbesserten Oberflächenqualität der Werkstücke
und einer erhöhten Standzeit der Schneidwerkzeuge niederschlägt. Zur
umfangreichen Ausstattung der Maschine gehören u.a. ein hydraulisch
verfahrbarer Reitstock, ein Werkzeugtaster und eine SIEMENS
CNC-Steuerung in ihrer leistungsfähigsten Ausführung mit einer
Vielzahl von eingebauten Bearbeitungszyklen und 16 GB zusätzlichem
Speicher. Das Gesamtgewicht der Maschine beträgt ca. 3850 kg.
Technische Daten der CNC Metalldrehmaschine AVIA AVIATURN 35
- maximaler Drehdurchmesser: 350 mm
- maximaler Stangendurchmesser: 65 mm
- Maximale Drehlänge: 600 mm
- Vorschub in der X/Z-Achse: 220/610 mm
- Eilgang in der X/Z-Achse: 25/30 m/min
- maximale Spindeldrehzahl: 5000 U/min
- Spindeldurchlass: 75,5 mm
- Spindelspitze: A2-6
- Leistung des Spindelantriebsmotors (100/60% ED): 13,5/16,2 kW
- Drehmoment des Spindelantriebsmotors (100/60% ED): 157/189 Nm
- Spindelantriebstyp: Riemenantrieb
- Bettneigungswinkel: 35°
- Werkzeugklemmung: axial (ab Scheibenfläche)
- Revolverdrehzeit (Werkzeug zu Werkzeug): 0,4 s
- Querschnitt des Drehmeißels: 20×20 mm
- Maximaler Durchmesser des Bohrfutters: 32 mm
- Bearbeitungszeit für einen Satz: 6 ms
- Installierte Gesamtleistung: 28 kVA
- Stromzufuhr: 3x 400 VAC; 50 Hz
- Abmessungen (L x B x H): 2860 x 1660 x 2120 mm
- Länge der Maschine mit Späneförderer: 3920 mm
- Gewicht der Maschine: ca. 3850 kg
Ausstattung der CNC Drehmaschine AVIA

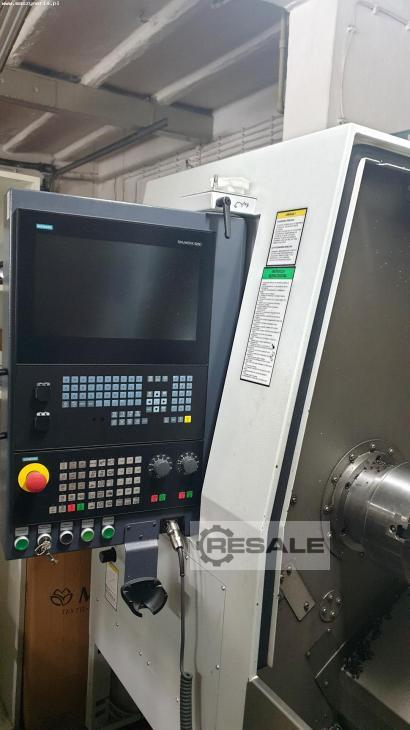

- SIEMENS SINUMERIK 828D CNC-Steuerung mit ShopTurn 3D-Overlay
- hydraulisch verfahrbarer Reitstock
- MARPOSS Werkzeugtaster mit automatischem Arm und Messzyklen

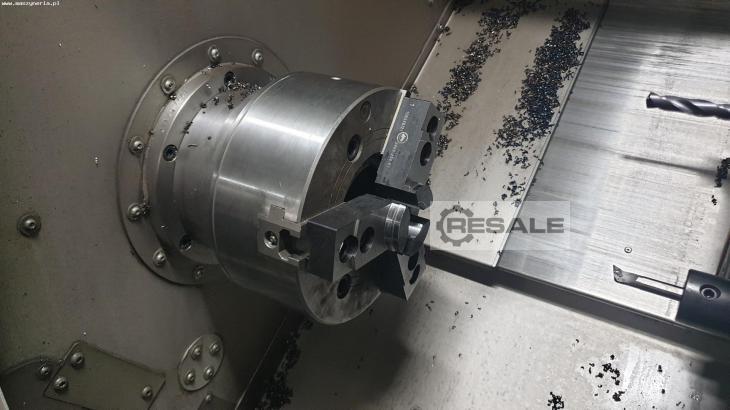

- BISON hydraulisches, selbstzentrierendes 3-Backen-Futter mit einem
Satz weicher und harter Backen
- Morse 5 Hochgeschwindigkeits-Drehzentrum
- digitale Servoantriebe und Antriebsmotoren für Achsen und
Spindel
- 12-Positionen-Revolver (Servo) mit VDI 30 Werkzeughaltern
- Bandspäneförderer
- automatisches Schmiersystem für Führungen und Zahnräder
- Werkzeug-Wasserkühlsystem
- Touchscreen-Bedienfeld 15,6″
- rollengelagerte Schlitten in den X- und Z-Achsen
- Teleskopische Führungsbahnabdeckungen aus rostfreiem Stahl
- beidseitig kugelgelagerte Stirnradgetriebe mit Doppelmuttern
- Schrägbett
- 3-teilige HIRTH-Kupplung zur Verriegelung der Kopfposition
- Durchgangsbohrung für hydraulischen Spannzylinder
- elektronisches Handrad
- Ölabscheider vom Kühlmittel
- Fußschalter für die Bedienung des Drehfutters
- Netzwerkkarte
- Kühlmittel-Handpistole
- Elektroschrank-Wärmetauscher
- Arbeitsraumbeleuchtung
- Lampe zur Anzeige des Arbeitsstatus
- CE-Konformitätserklärung
- USB-Anschluss
- PCMCIA-Anschluss
