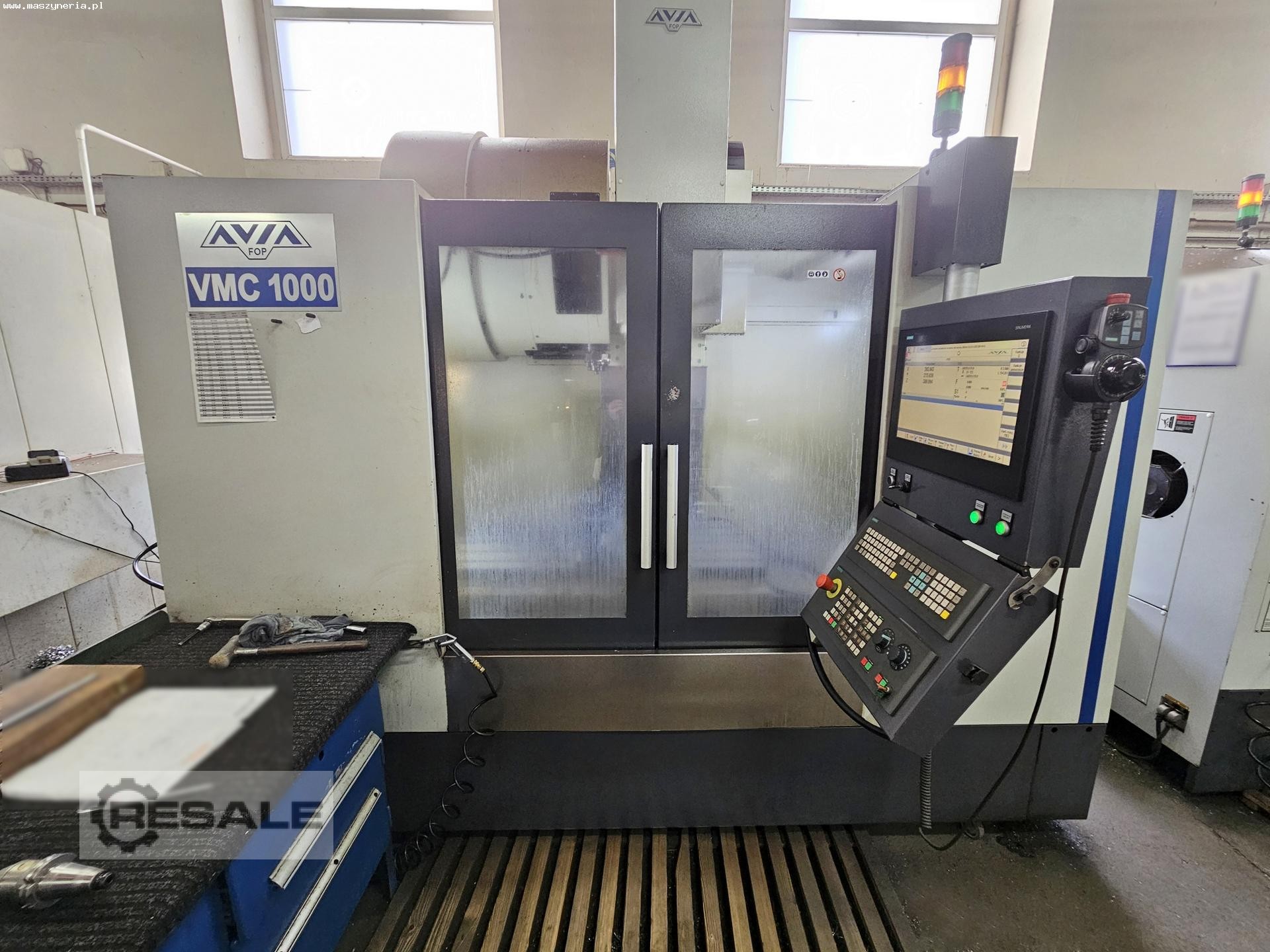

CNC Vertikal Bearbeitungszentrum AVIA VMC 1000 wurde 2017 in Polen von
Fabryka Obrabiarek Precyzyjnych AVIA S.A. hergestellt. Die Maschine,
die für die Präzisionsbearbeitung großer Werkstücke mit einem
Gewicht von bis zu 1000 kg konzipiert ist, zeichnet sich durch ihre
umfangreichen Bearbeitungsmöglichkeiten und den Einsatz moderner

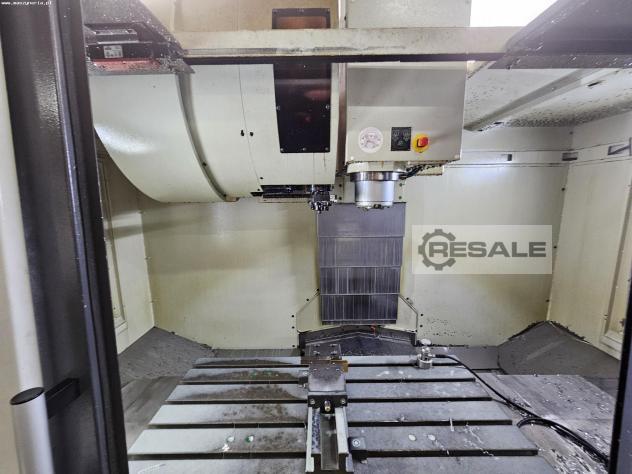

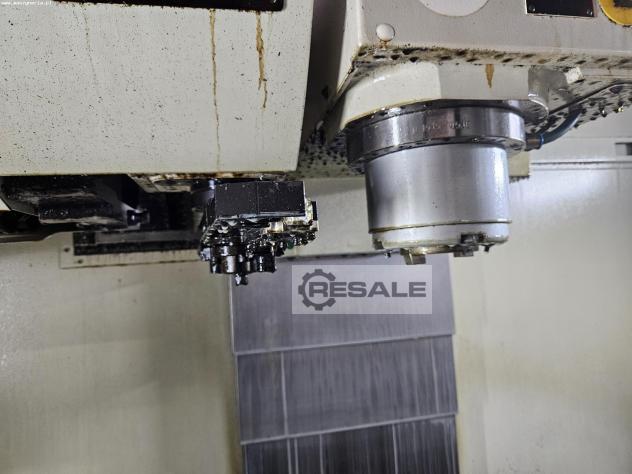

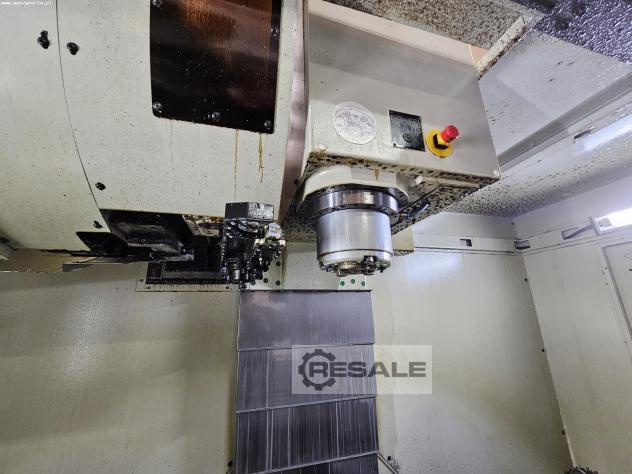

Technologien aus. Dazu gehört eine Hochgeschwindigkeitsspindel mit
Thermostabilisierung, die in Verbindung mit
Präzisionsschneidwerkzeugen hervorragende Fräsergebnisse garantiert.
Die während des Prozesses entstehenden Vibrationen werden durch die
hochwertige Konstruktion mit Schiebetüren laufend ausgeglichen, was
eine maximale Bearbeitungsstabilität gewährleistet. Das CNC
Bearbeitungszentrum AVIA wird mit einer umfangreichen Ausstattung
angeboten, darunter Werkzeughalter, digitale Achs-Servoantriebe und
die intuitive numerische Steuerung SIEMENS mit ShopMill 3D Overlay.
Das Gesamtgewicht der Maschine beträgt 5300 kg.
Technische Daten der CNC Fräsmaschine AVIA VMC 1000
- Vorschub in den Achsen X/Y/Z: 1000/540/620 mm
- Eilgang in der X/Y/Z-Achse: 35 m/min
- Vorschubgeschwindigkeit in der X,Y,Z-Achse: 0-35 m/min

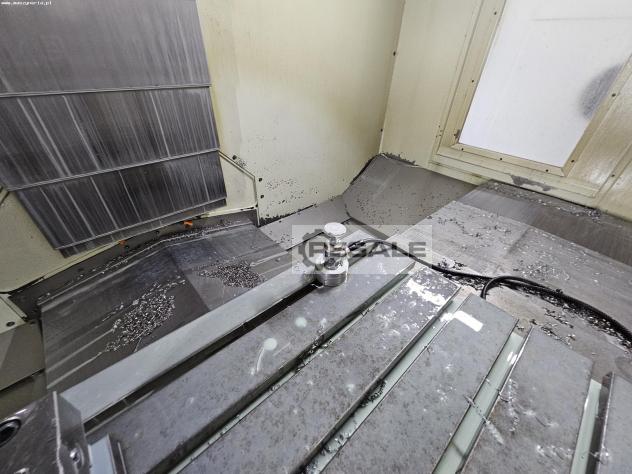

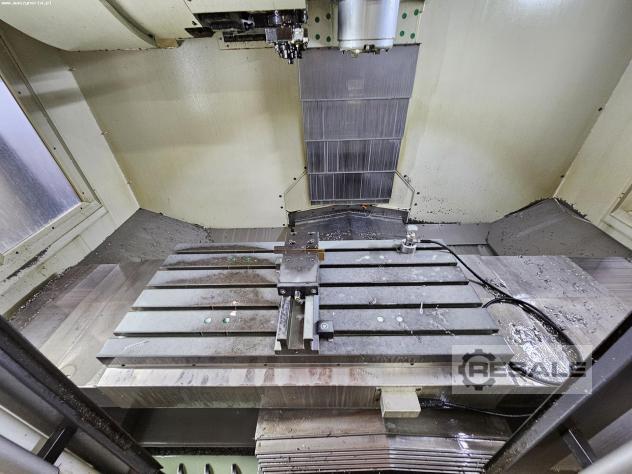

- Arbeitstischfläche (L x B): 1200 x 540 mm
- Maximales Werkstückgewicht: 1000 kg
- Maximale Spindeldrehzahl: 15000 U/min
- Spindelkegel: ISO 40
- Leistung des Hauptspindelantriebs: 14,6/42 kW
- Maximaler Abstand von der Spindeloberfläche zum Arbeitstisch: 770
mm
- Minimaler Abstand von der Spindeloberfläche zur Tischoberfläche:
150 mm
- maximaler Werkzeugdurchmesser (benachbarte Nut belegt/benachbarte
Nut leer): 80/150 mm
- maximale Werkzeuglänge: 300 mm
- maximales Werkzeuggewicht: 7 kg
- Werkzeugwechselzeit (Werkzeug-zu-Werkzeug): 2,8 s
- Anzahl der T-Nuten: 5
- Breite des T- Nuten: 18 mm
- Abstand zwischen den T-Nuten: 100 mm
- Positioniergenauigkeit (nach PN-ISO 230-2): ± 0,005 mm
- Positionierwiederholgenauigkeit (nach PN-ISO 230-2): 0,005 mm
- Drucklufterfordernis: 6-7 bar
- Druckluftverbrauch: 0,2 m3/min
- Installierte Gesamtleistung: 28 kVA
- Spannungsversorgung: 3x 400 V; 50 Hz
- Abmessungen (L x B x H): 2950 x 2650 x 2800 mm
- Gewicht der AVIA VMC 1000 Maschine: 5300 kg
Ausstattung des Fräszentrums AVIA

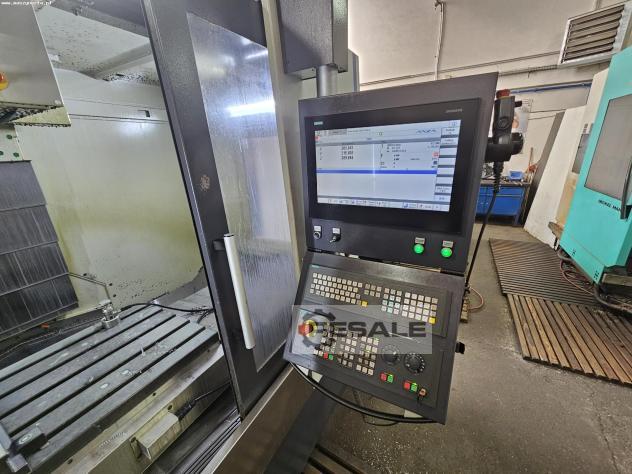

- SIEMENS SINUMERIK 840D CNC-Steuerung mit ShopMill 3D-Overlay
- Walzenmagazin mit 30 Plätzen und Werkzeugwechsler
- Werkzeughalter DIN 69871A
- Spanndorn zur Aufnahme von Werkzeughaltern in der Spindel nach ISO
7388/2 (24 Stück)
- digitale Servoantriebe und Motoren für Achs- und Spindelantrieb
- Schneckenspäneförderer

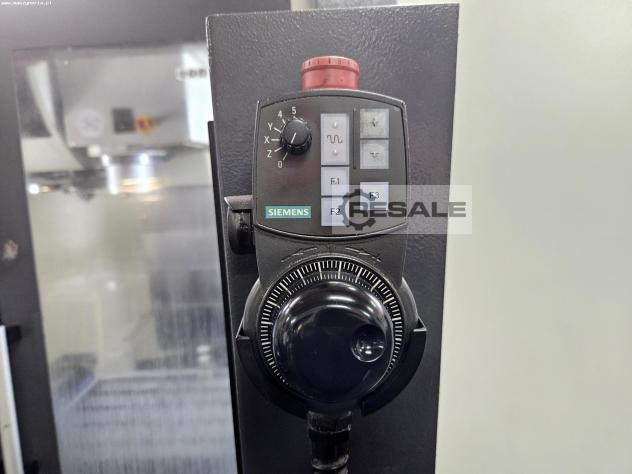

- elektronisches Handrad
- Werkzeug-Wasserkühlsystem
- Wälzlagerschlitten in 3 Achsen
- teleskopische Schutzvorrichtungen
- Stirnradgetriebe mit Doppelmuttern in 3 Achsen
- automatisches Ölschmiersystem für Schlitten und Zahnräder
- Kabinenspülsystem
- Spülpistole und Luftpistole
- Import von DXF-Dateien
- Beleuchtung des Arbeitsbereichs
- Wärmetauscher im Schaltschrank
- LED-Lampe zur Anzeige des Maschinenstatus
- CE-Konformitätserklärung
