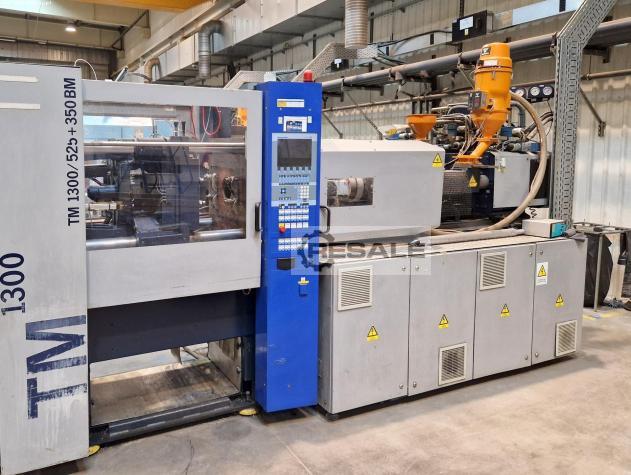

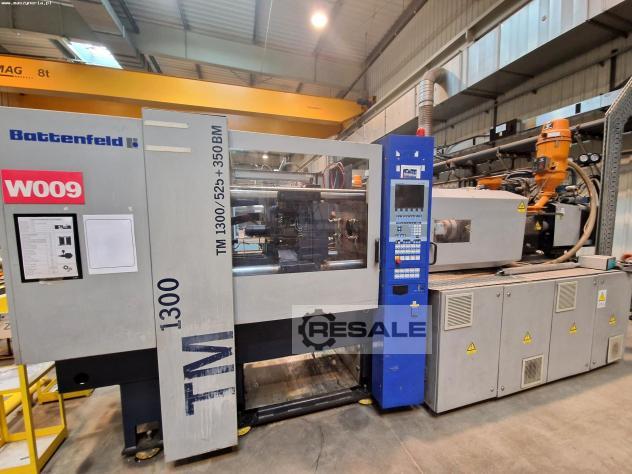

Spritzgießmaschine BATTENFELD TM 1300 wurde im Jahr 2004 in
Österreich von der BATTENFELD GmbH gebaut. Die Maschine wird für die
wirtschaftliche Massenproduktion von Kunststoffteilen in verschiedenen
Farben, Formen und Größen eingesetzt. Die Werkstücke werden im
Spritzgussverfahren hergestellt, bei dem plastifizierter Kunststoff in
eine Form eingefüllt und anschließend mit hoher Presskraft
geschlossen wird. Um Teile mit hoher Wiederholgenauigkeit und
Haltbarkeit zu erhalten, verwendet die Maschine viele zuverlässige
Komponenten mit ausgezeichneten Parametern, einschließlich eines

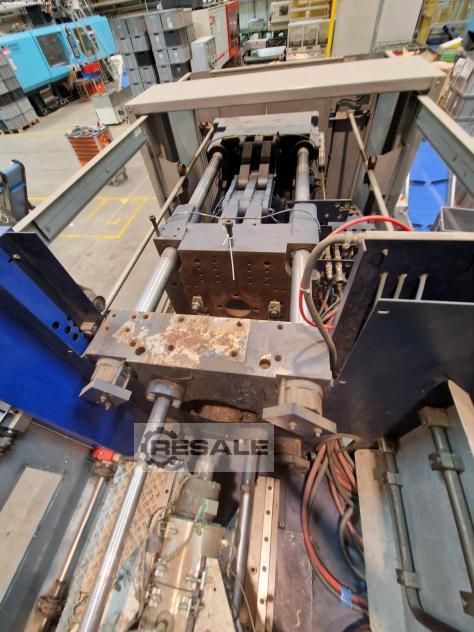

hochpräzisen Formschließsystems, das mit einer Kraft von bis zu 130

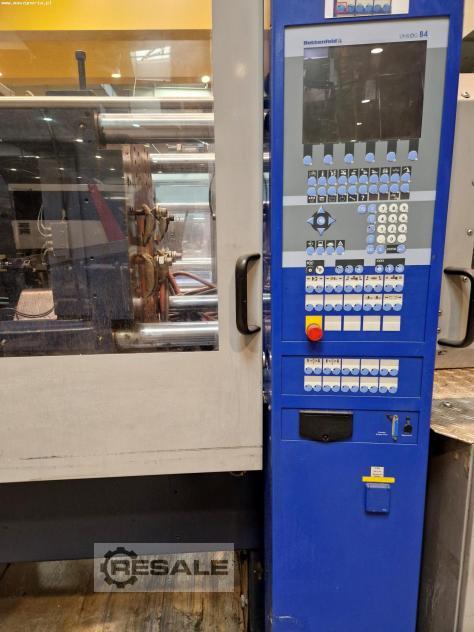

Tonnen arbeitet. All dies wird durch die intuitive UNILOG B4
CNC-Steuerung mit ihren vielen nützlichen Funktionen ergänzt, die
eine Programmierung der Betriebsarten in nur wenigen Schritten
ermöglicht. Die Spritzgießmaschine TM 1300 wiegt 7000 kg.
Technische Daten der Spritzgießmaschine BATTENFELD TM 1300
- CNC-Steuerung: UNILOG B4
- maximale Schließkraft: 130 t (1300 kN)
- Schneckendurchmesser EE1: 45 mm
- Schneckendurchmesser EE2: 40 mm
- Verhältnis Schneckenlänge/Durchmesser: 22 L/D
- maximaler Einspritzdruck: 1659 bar
- Einspritzgewicht EE1-PP: 236 g
- Einspritzgewicht EE2-PP: 160 g
- maximale Einspritzgeschwindigkeit: 167 cm/s
- Aufspannplattenfläche (B x H): 670 x 670 mm
- maximale Werkzeughöhe: 500 mm
- minimale Werkzeughöhe: 225 mm
- Öffnungshub der Form: 430 mm
- Auswerferhub: 140 mm
- Abstand zwischen den Säulen: 470 x 470 mm
- Durchmesser des Zentrierrings am festen Tisch EE1: 160 mm
- Durchmesser des Zentrierrings auf dem beweglichen Tisch: 125 mm
- Betriebsstunden: 73843 h
- Anzahl der Heizzonen: 4+4
- Speicherheizleistung: 26 kW
- Öltankinhalt: 500 l
- Leistung des Pumpenmotors: 54 kW
- Gesamtleistung: 80 kW
- Abmessungen (L x B x H): 5200 x 1600 x 2200 mm
- Gewicht der Maschine BATTENFELD TM 1300: 7000 kg
Polen
