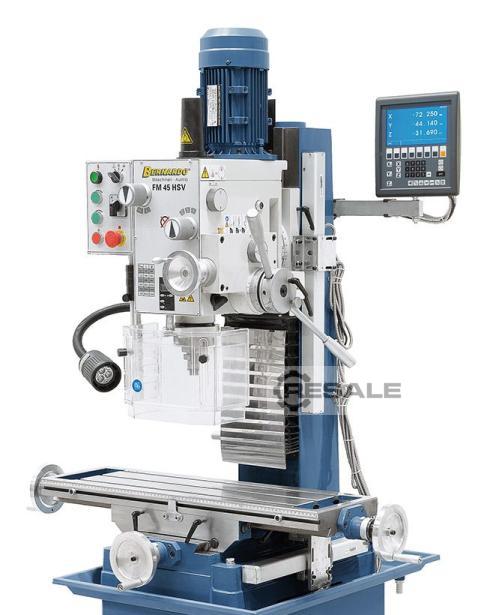

Bohr-Fräsmaschine: Bernardo
Typ/Modell: FM 45 HSV mit Digitalanzeige
Zustand: neu
Bohrleistung in Stahl: 32 mm
Bohrleistung in Guss: 40 mm
Messerkopffräser max.: 80 mm
Ausladung: 220 mm
Spindeldrehzahl: (12) 75 – 3200 U/min
Spindelaufnahme: MK 4
Pinolenhub: 120 mm
Pinolenvorschub: (3) 0,10 / 0,18 / 0,26 mm/U
Tischgröße: 800 x 240 mm
Verfahrweg (x / y): 555 / 205 mm
Fräskopf schwenkbar: -60° bis +60°
Abstand Spindel / Tisch: 60 – 485 mm
Höhenverstellung Fräskopf: 425 mm
T-Nutengröße: 14 mm
Motor-Abgabeleistung S1 100%: 1,1 / 1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40%: 1,5 / 2,2 kW (400 V)
Maschinenabmessung (B x T x H): 1140 x 770 x 1500
Gewicht ca.: 308 kg
ohne Untergestell
Merkmale:
- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von
Fasen usw.
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit
Mikroschalter
- Serienmäßig mit automatischem Pinolenvorschub und
Gewindeschneideinrichtung
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über
Keilleisten
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Stabile und vibrationsfreie Gussausführung
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4/3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
