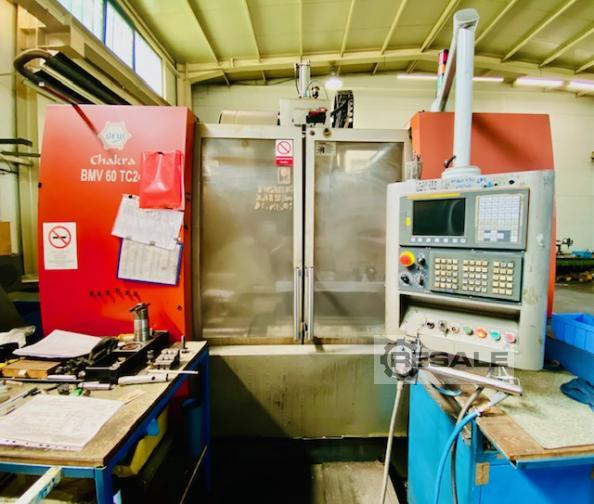

„Die BMV60+ definiert die Standards für die Präzisionsbearbeitung
neu! Die steife Struktur, die kleine Stellfläche und die präzise
Spindel gewährleisten eine gleichbleibend hohe Qualität der
Leistung. Die hohe Geschwindigkeit und der Vorschub erfüllen die
Kriterien, die für eine kosteneffiziente Bearbeitung notwendig sind.
„Das Armwerkzeugmagazin verwendet eine variable Taschencodierung.
Lineare Führungsbahnen, AC-Spindelantriebe mit variabler

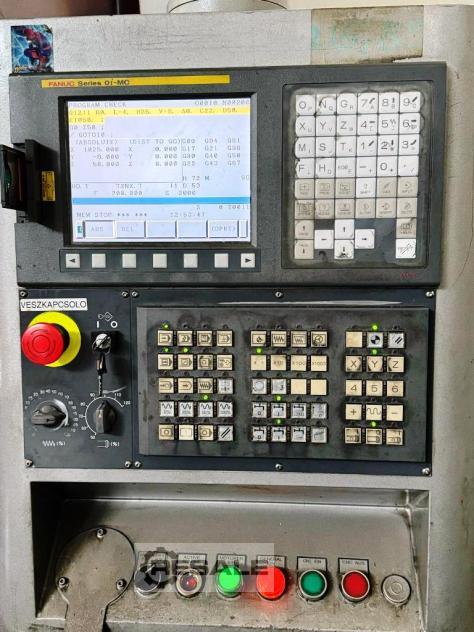

Geschwindigkeit und ein CNC-System mit digitalem Antrieb sind einige
der herausragenden Merkmale dieses Bearbeitungszentrums der Serie
BMV60+.
Einzigartige Merkmale:
Starrsäulentechnologie
Modualare Konstruktion
CAE-basiertes optimales Strukturdesign für thermische
Stabilität
„T20 - 20 Werkzeuge Dach-/Karussellmagazin
Karussell-Magazin
Entwickelt für die Anpassung an verschiedene Arten von
Kühlmittel- und Spänesystemen

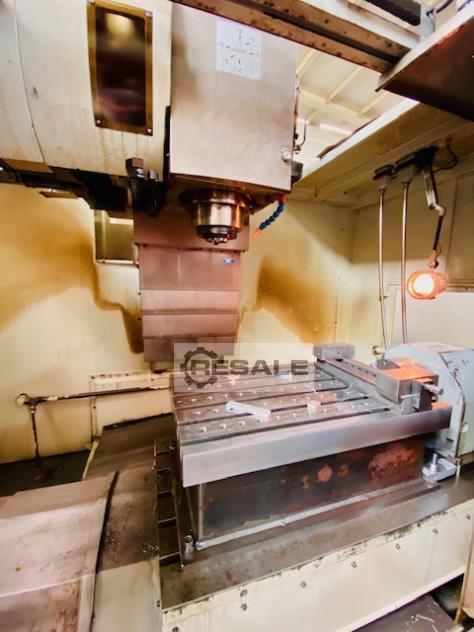

Hochwertige Spindel auf Präzisionslagern eliminiert Vibrationen
bei schweren SchnittenModell
BMV-60
Verfahrweg der X-Y-Z-Achse
1050 x 610 x 610 mm
Leistung der Spindel
7,5 kW
Spindeldrehzahl
6000 UMDREHUNGEN PRO MINUTE
Spindelkonus
BT-40
Tisch Arbeitsfläche Größe
1250 x 600 mm
Tisch T-Nut Größe
5 x 18 x 100 mm
Tisch Maximallast
1200 kg
Abstand von der Spindelnase zur Tischoberfläche
150-760 mm
Eilganggeschwindigkeit (X/Y/Z-Achse)
32 m/min
Schnittvorschub
1-10000 mm/min
ATC-Magazin-Kapazität
24 Werkzeuge
Maximale Werkzeuggröße
125 x 250 mm
Positionier-Genauigkeit
0,016 mm
Reproduzierbarkeit Genauigkeit
0,012 mm
Leistung
30 kVA
Gewicht der Maschine
7500 kg
Abmessung der Maschine
2850 x 2850 x 3100 mm
Standard Eigenschaften:
AC-Servoantriebe
AC-Spindelmotor mit variabler Geschwindigkeit
Gehärtete und geschliffene Kugelumlaufspindeln
Rückmeldung durch Absolutwertgeber
Automatische Werkzeugspannung und -entspannung
Zentralisierte automatische Schmierung
Spindelkonus-Luftgebläse
Teleskopabdeckungen mit Abstreifern
Voller Maschinenschutz
Manueller Impulsgeber
Serielle Schnittstelle RS232/USB
Nivellierpads
Werkzeugsatz für die Wartung
Gegengewicht für die Z-Achse
Kühlmittelpistole
Luftpistole
3-stufige Lampe
Kühlmittelring um die Spindel
Starrer Gewindebohrer
AC für Schaltschrank
Luftdüse

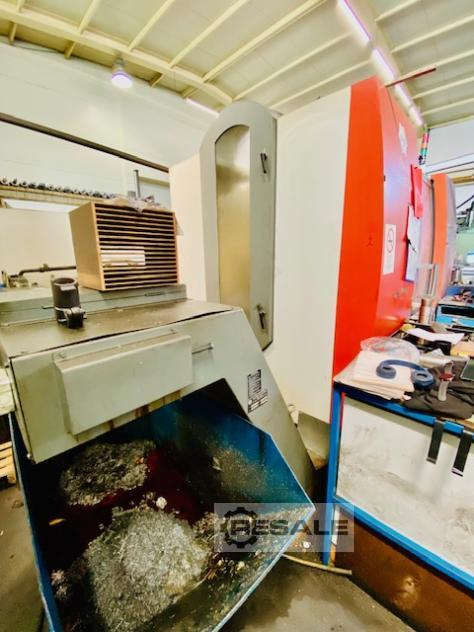

Vorderer Späneabwurf
