Zuschnitt- und Bearbeitungszentrum ALBZ 100 L
1. Aluminiumbearbeitungszentrum ALBZ 100 L
(Laufrichtung von links nach rechts)
Profillänge: min. 600 mm / max. 7.500 mm
Profilbreite: min. 11 mm / max. 250 mm
Profilhöhe: min. 15 mm / max. 300 mm
Wandstärke: max. 5 mm
bestehend aus:

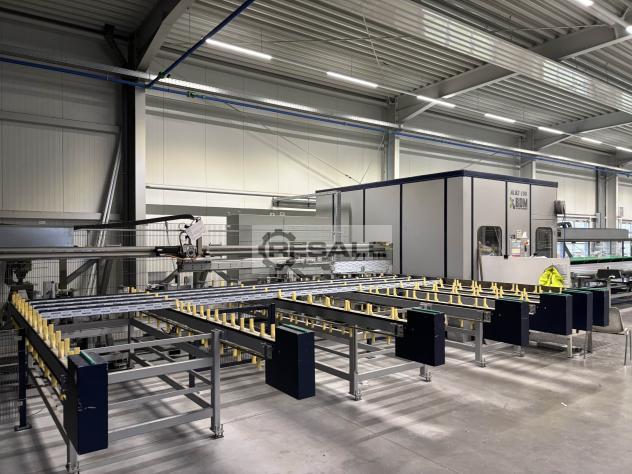

1.1 automatisches Vorlegemagazin zum manuellen Beladen, für 12
Profile von max. 7.500 mm Länge, automatische Übergabestation in die
Transportbahn der Greifzange. Das Magazin kann von vorn beladen
werden.

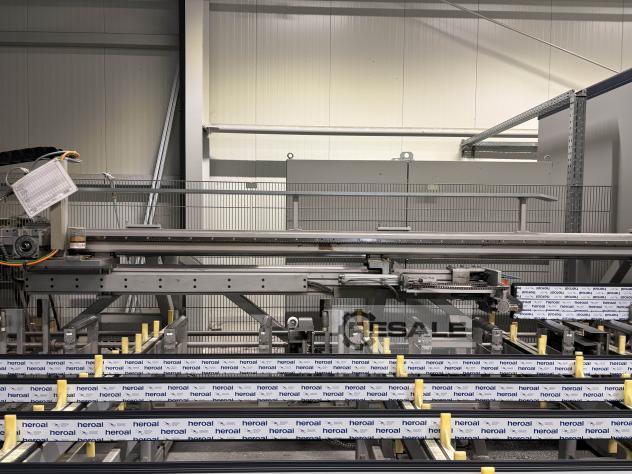

1.2 Einschubvorrichtung für Profile bis 7.500 mm Länge mit
NC-positionierter Greifzange.
1.3 automatisch einstellbare Profilführungen für unterschiedliche
Auflagekonturen in den Profilen.
1.4 Höhen- und Breiten-Messeinrichtung zum Erkennen von
Profiltoleranzen, inkl. Software zum Ermitteln der notwendigen
Zuschnitt-Längenkorrektur.

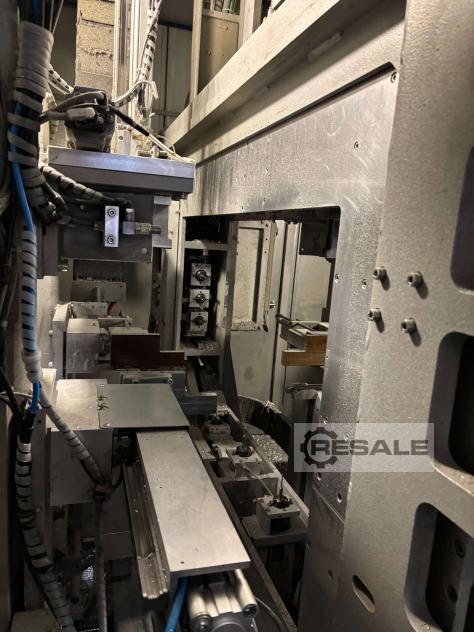

1.5 Bearbeitungsstation mit drei Servoachsen (X, Y, Z interpolierend)
und mit 12 Bearbeitungseinheiten. Verstellbare auflagen in Y und Z.
Spanner von oben verstellbar in Y
- Vorne
o Ø3 mm, 1,3 kW, max. 24.000 U/min
o Ø5 mm, 1,3 kW, max. 24.000 U/min
o Ø8 mm, 1,8 kW, max. 18.000 U/min
- Hinten (Nullkante)
o Ø3 mm, 1,3 kW, max. 24.000 U/min
o Ø5 mm, 1,3 kW, max. 24.000 U/min
o Ø8 mm, 1,8 kW, max. 18.000 U/min
- Oben
o Ø3 mm, 1,3 kW, max. 24.000 U/min
o Ø5 mm, 1,3 kW, max. 24.000 U/min
o Ø8 mm, 1,8 kW, max. 18.000 U/min
- Unten
o Ø3 mm, 1,3 kW, max. 24.000 U/min
o Ø8 mm, 1,8 kW, max. 18.000 U/min
o Ø5 mm, 1,3 kW, max. 24.000 U/min verstellbar
Alle Bearbeitungseinheiten verfügen über eine
Minimalmengenschmierung
Eine Werkzeugbruchkontrolle wird über die Stromaufnahme der
Fräsmotoren - soweit technisch möglich - in Abhängigkeit der
Bearbeitungen realisiert.
1.6 Sägestation mit ø750 mm Sägeblatt
- Schwenkbereich 30° - 150°, stufenlos über Servomotor
- Positioniergenauigkeit 0,05°
- Sägemotor 4 kW, 1800 U/min

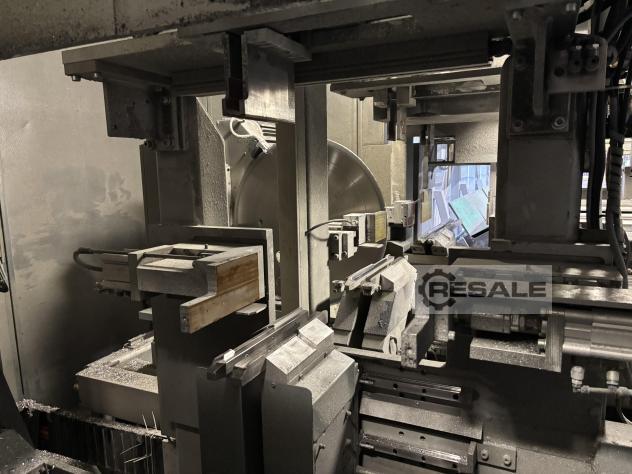

- Verstellbare auflagen in Y und Z.
- Spanner von oben verstellbar in Y
- Einstellbarer hydropneumatischer Sägevorschub

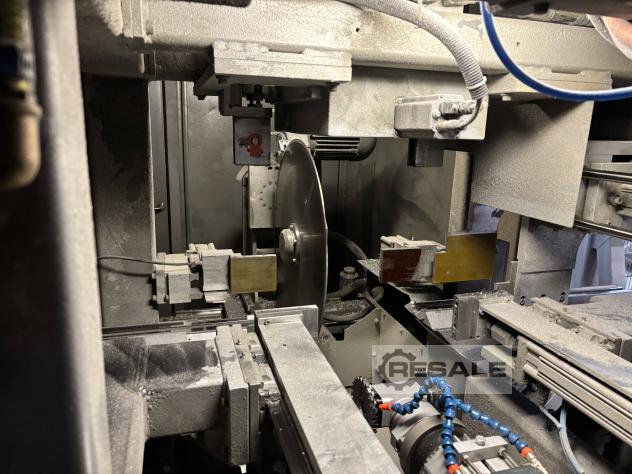

1.7 Endenbearbeitungsstation mit drei Servoachsen (X, Y, Z
interpolierend).
- Verstellbare auflagen in Y und Z.
- Spanner von oben verstellbar in Y
- Manueller Werkzeugwechsel

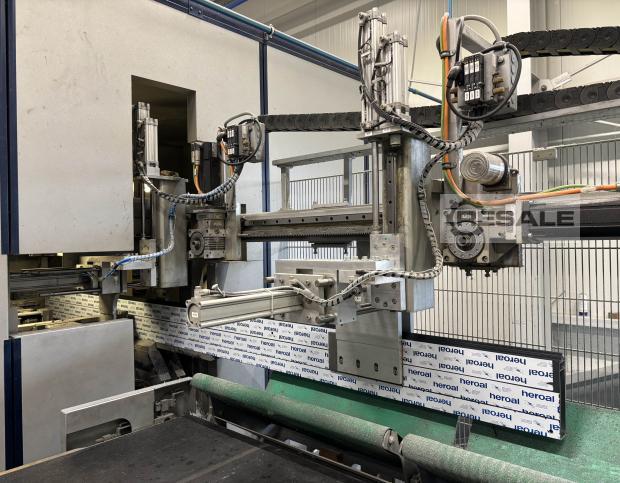

1.8 Austransportsystem mit zwei Greifern für Profile bis 7.500 mm
Länge mit NC-positionierten Greifzangen.

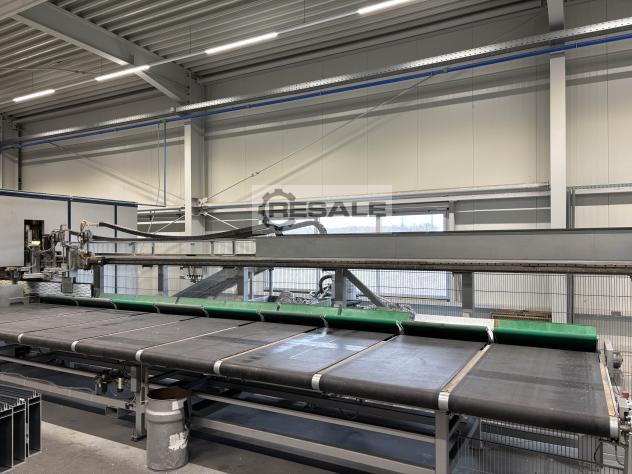

1.9 Austransporttisch als Breitbandförderer. Alle Zuschnittteile aus
einem Stab werden hintereinander abgelegt.
2.0 3x Abfallband

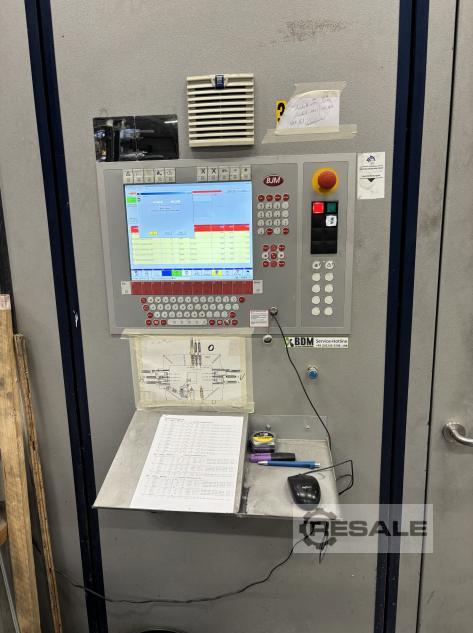

2.1 PC-Maschinensteuerung
- Schaltschrank-PC C6640-0010 (TwinCAT) mit Windows XP
- USV für Steuerungsrechner, bei Stromausfall wird der PC automatisch
heruntergefahren.
