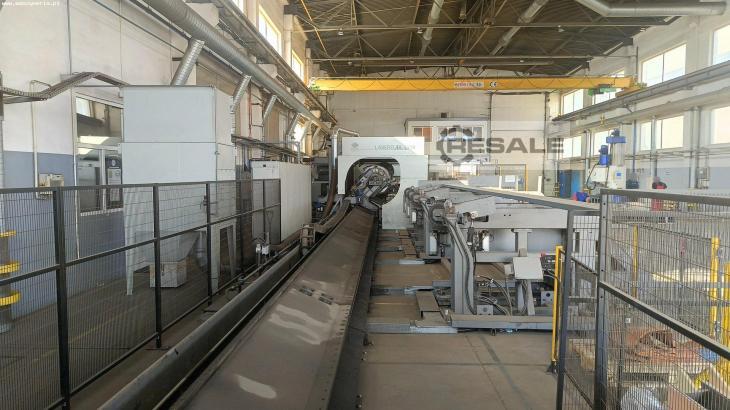

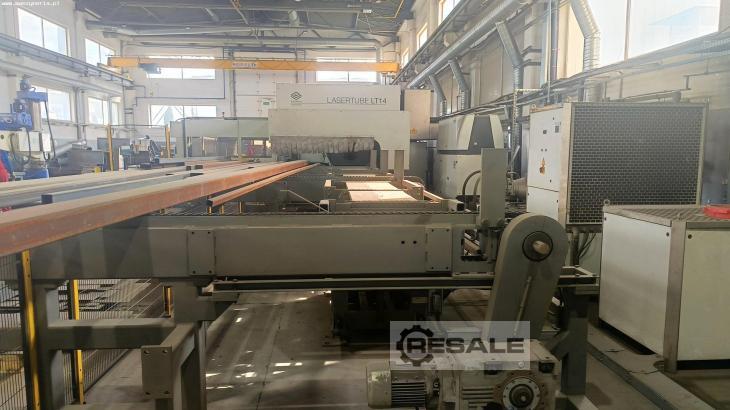

Rohr-Laserschneidmaschine BLM-ADIGE JUMBO LT14 wurde 2014 von BLM
S.p.A. in Italien gebaut. Die hohe Vielseitigkeit und die
umfangreichen Bearbeitungsmöglichkeiten der Maschine machen sie zur
perfekten Wahl für die Präzisionsbearbeitung von Rohren, offenen
Profilen, I-Trägern und Sonderprofilen mit großen Abmessungen. Sie
senkt die Kosten für die Herstellung eines einzelnen Bauteils
erheblich und verbessert die Schnittqualität im Vergleich zu anderen
auf dem Markt erhältlichen Technologien.
Die 3D-rohrlaser BLM-ADIGE LT JUMBO 14 führt die Bearbeitung
vollautomatisch durch, ohne dass ein Umrüsten oder manuelle
Einstellungen erforderlich sind. Nach der Zuführung der Werkstücke

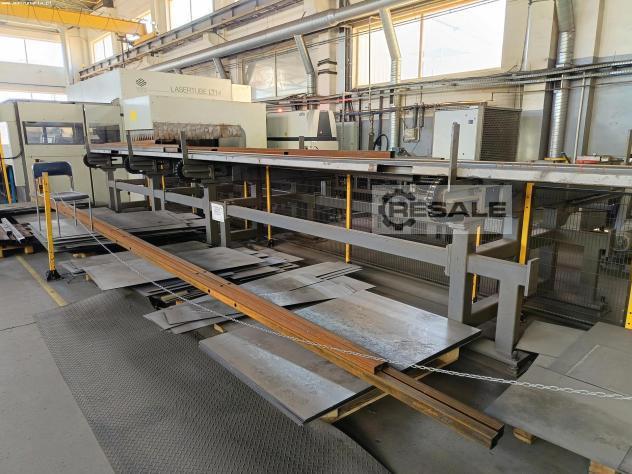

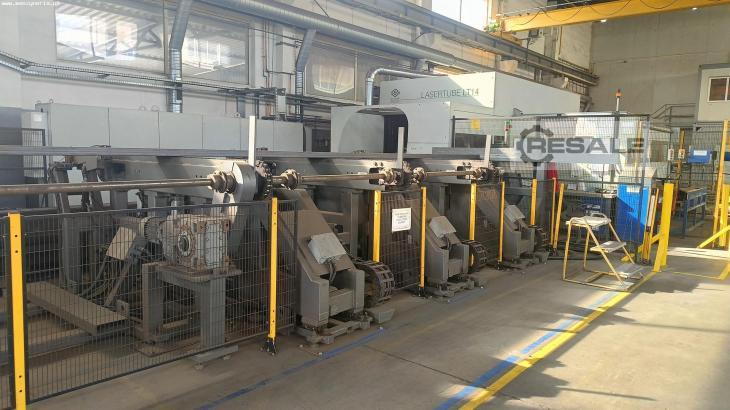

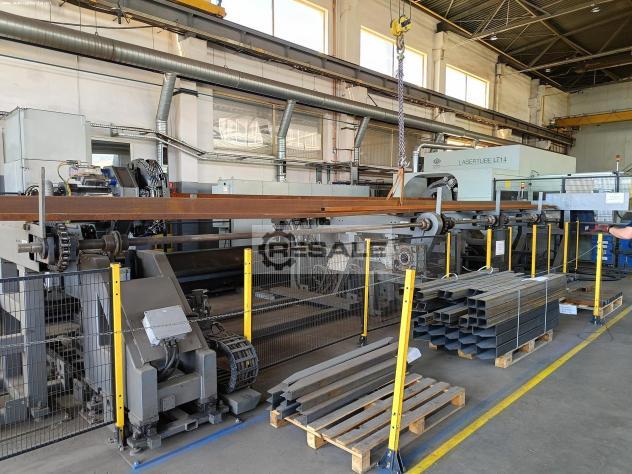

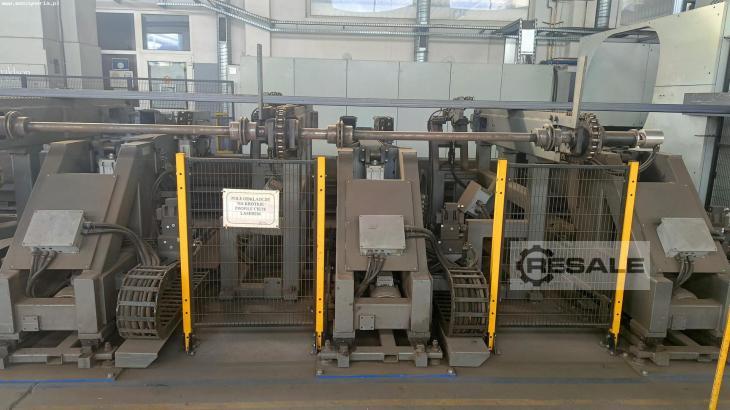

sortiert die Ladeeinheit mit Fördersystem diese nach Querschnitt,
Durchmesser und Länge. Das Werkstück wird dann zum Arbeitsbereich

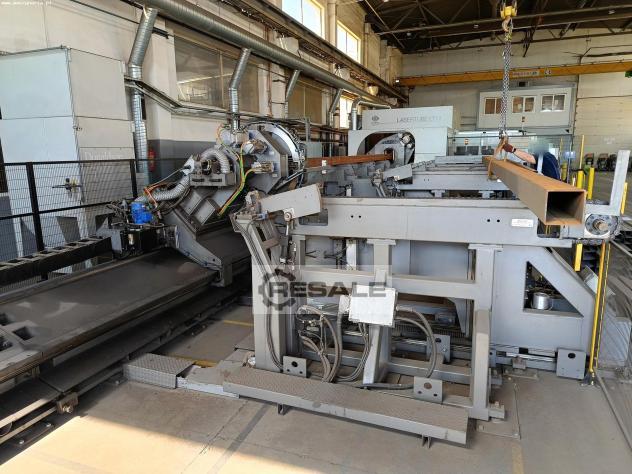

bewegt, wo es von drei speziellen Spindeln gehalten wird, die
unkontrollierte Bewegungen ausschließen und einen präziseren und
schnelleren Schnitt sowie kürzere Produktionszeiten garantieren.
Gleichzeitig bewegt sich der 3D-Laserkopf entlang des Werkstücks, so
dass alle Teile vor, zwischen und hinter den Spindeln geschnitten
werden können.
Die angebotene Rohr- und Profil-Laserschneidmaschine BLM ADIGE SYS

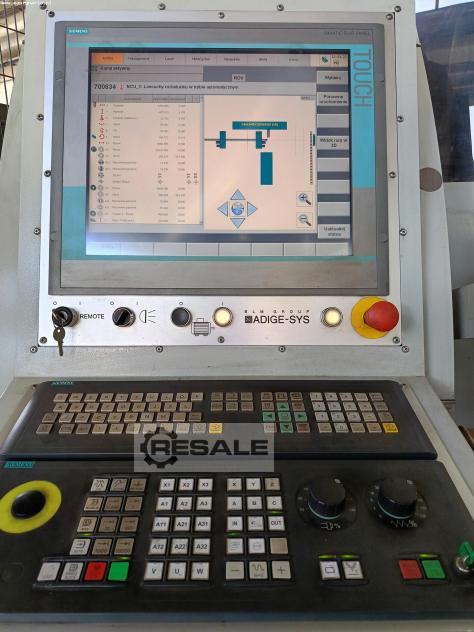

LASERTUBE LT14 verfügt standardmäßig über ein intuitives
HMI-Bedienpanel mit installierter SIEMENS CNC-Steuerung, auf dem die
Programmierung und der Datenaustausch in wenigen Schritten
durchgeführt werden. Das Gesamtgewicht der Maschine beträgt 10000
kg.
Technische Daten der 3D-Laserschneidmaschine BLM-ADIGE JUMBO LT14
- Laserleistung: 3,5 kW (3500 W)
- Anzahl der Achsen: 5
- CNC-Steuerung: SIEMENS
- Laserkopf-Längsvorschub (X-Achse): 2000 mm
- Laserkopf Vertikalvorschub (Y-Achse): 700 mm
- Laserkopf Kolbenvorschub (Z-Achse): 700 mm
- Laserkopf-Oszillation (B-Achse): -45°/-135°
- Laserkopf-Rotation (C-Achse): ±45°
- maximale Werkstückdicke: 16 mm
- Maximaler Werkstückdurchmesser (kreisförmiger Querschnitt): 355
mm
- minimaler Werkstückdurchmesser (kreisförmiger Querschnitt): 30
mm
- maximaler Werkstückdurchmesser (quadratischer Querschnitt):
260×260 mm
- minimale Abmessungen des Werkstücks (quadratischer Querschnitt):
30×30 mm
- Maximale Abmessungen des Werkstücks (rechteckiger Querschnitt):
300×200 mm
- minimale Abmessungen des Werkstücks (rechteckiger Querschnitt):
30×30 mm
- maximale Länge des Werkstücks: 12 m
- minimale Länge des Werkstücks: 3 m
- Maximales Gewicht des Werkstücks: 100 kg/m
- Verfahrweg: 1540 mm
- 3D-Schneidkopf
- HMI-Bedienfeld: SIEMENS SIMATIC FLAT PANEL TOUCH
- installierte Leistung: 70 kW
- Stromversorgung: 3x 400 V; 50 Hz
- Gewicht der Maschine BLM LASERTUBE LT14: 10000 kg
