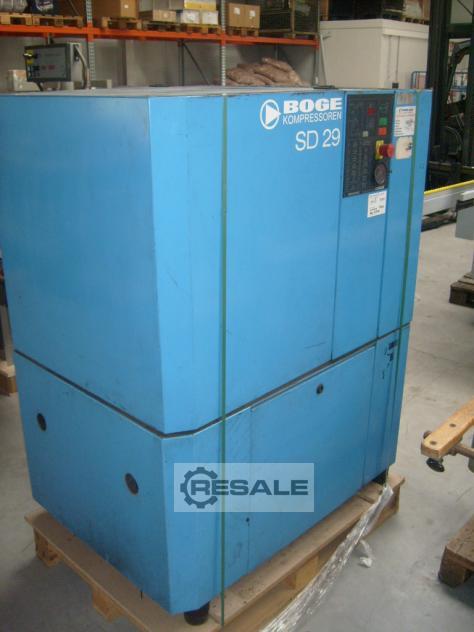

Abmessungen
– Höhe (schallgedämmt) [mm] 930
– Höhe (superschallgedämmt) [mm] 2120
– Breite (schallg./superschallgedämmt) [mm] 1200
– Tiefe (schallg./superschallgedämmt) [mm] 980
Gewicht
– schallgedämmt [kg] 315
– superschallgedämmt [kg] 365
Höchster Schalldruckpegel [± 3 dB(A)]
nach DIN 45635, Teil 13 86/79
– schallg. / superschallgedämmt [dB(A)]
Meßflächenmaß 15/15
schallg. / superschallgedämmt [dB(A)]
Schalleistungspegel 101/94
– schallg. / superschallgedämmt [dB(A)]
Kompressor
max. Verdichtungs-Endtemperatur [°C] 110
Volumenstrom nach
PN 2 CPTC 2 bei:
– pmax = 8 bar [m3/min] 3,35
– pmax = 10 bar [m3/min] 2,85
– pmax = 13 bar [m3/min] 2,45
Antriebsmotor
Nennleistung [kW] 22
Nenndrehzahl
– 50 Hz [min-1] 3000
– 60 Hz [min-1] 3600
Schutzart IP 55
Bauform IMB 3
ISO-Klasse F
Elektrischer Anschluß
Netzspannung 1) [V] 400
Frequenz 1) [Hz] 50
Mindestvorsicherung 2) [A] 50
empfohlene Vorsicherung 2) [A] 63
Ölfüllmengen
Ölbehältervolumen [l] 18
Gesamtölfüllmenge [l] 9
Ölnachfüllmenge
zwischen min. + max. [l] 1,5
Ansauglufttemperatur
– min. [°C] + 5
– max. [°C] + 40
Kühlluftbedarf
– freie Aufstellung [m3/h] 7600
– mit Zu- und Abluftkanal [m3/h] 3800
– freie Lüfterpressung [Pa] 50
– freie Lüfterpressung [mm WS] 5

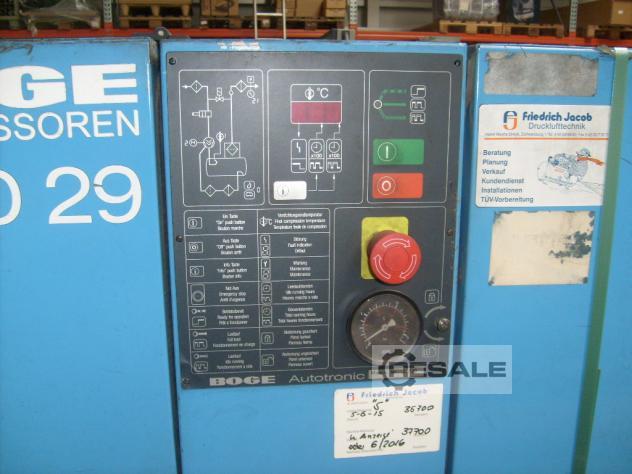

Betriebsdruckschalter 2)
(werkseitige Einstellungen)
– pmax = 18 bar: Ausschaltdruck pmax [bar] 8
Einschaltdruck pmin [bar] 7
– pmax = 10 bar: Ausschaltdruck pmax [bar] 10
Einschaltdruck pmin [bar] 9
– pmax = 13 bar: Ausschaltdruck pmax [bar] 13
Einschaltdruck pmin [bar] 12
Sicherheitsventil
Ansprechdruck bei:
– pmax = 8 bar [bar] 11
– pmax = 10 bar [bar] 11
– pmax = 13 bar [bar] 14
Technische Daten unter Vorbehalt der tatsächlichen Ausstattung
