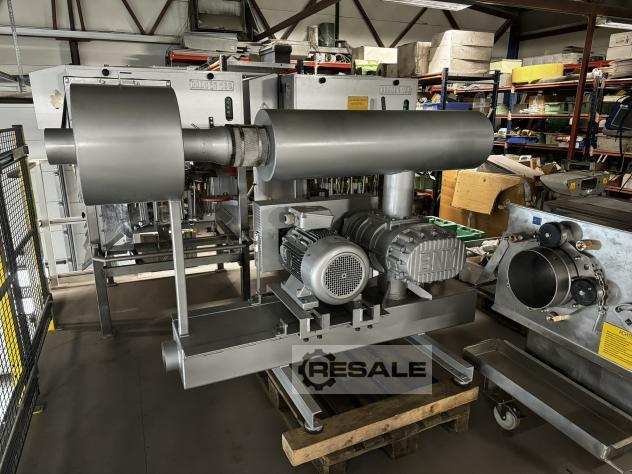

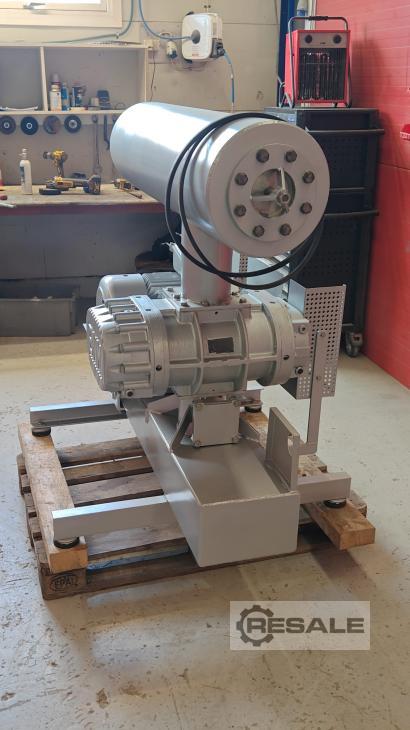

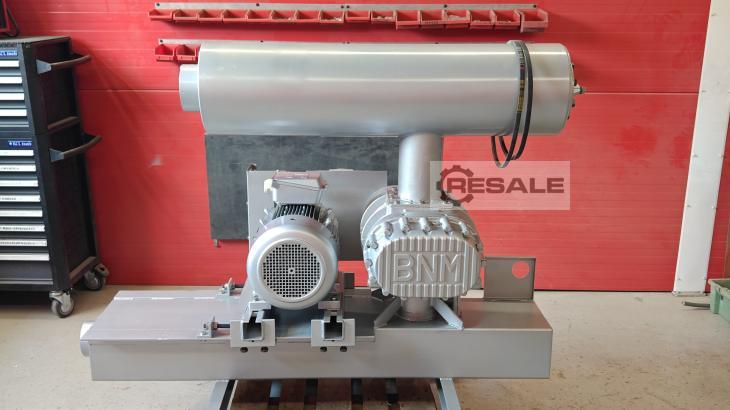

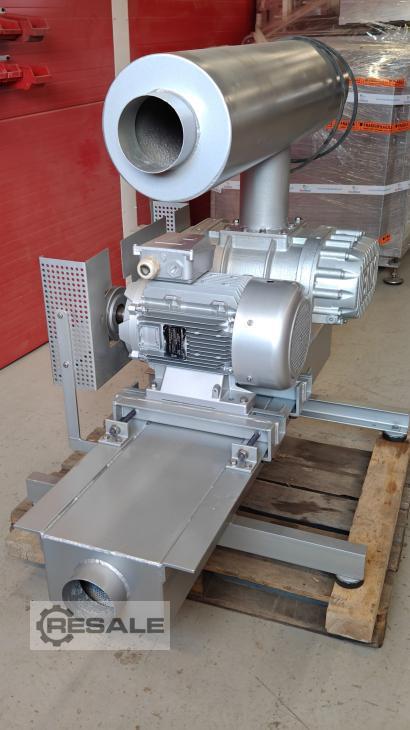

Vakuumpumpe Busch WN 0125 AV
Hersteller: Busch Vakuumteknik A/S
Zustand: überholt
Versionen
Dingo Wälzkolbenpumpen sind in verschiedenen Größen erhältlich.
Der Identifikationscode zeigt den Typ, die Bauart, die Bauart, die
Größe und die Ausführung des Drucks bzw. des Vakuums an.
Beispiel:
WN 0050 AP / WN 0050 AV
WN = Wälzkolbenpumpe Dingo
0050 = Größe
A = Design-Standard
P = Druckausführung
V = Vakuum-Ausführung
Funktionsprinzip
Die Vakuumpumpe Busch WN 0125 AV ist eine dreiflügelige
Wälzkolbenpumpe Dingo, die nach dem bewährten Wälzkolbensystem
arbeitet. Die Bedienung ist sowohl einfach als auch effektiv.
Zwei Rotoren mit identischen Profilen drehen sich innerhalb eines
Gehäuses in entgegengesetzte Richtungen. Während sie sich drehen,
wird das Gas in den Raum zwischen jedem Rotor und dem Gehäuse
gesaugt, wo es eingefangen, transportiert und durch die Drehung
abgegeben wird. Dieser Vorgang wiederholt sich zweimal für jede
Umdrehung jedes Rotors, also sechsmal für jede Umdrehung der
Antriebswelle. Da kein mechanischer Kontakt zwischen den Rotoren und
dem Zylinder besteht, ist keine Ölschmierung im Verdichtungsraum
erforderlich. Darüber hinaus sind alle Versionen luftgekühlt.
Nützt:
Die dreiflügeligen Wälzkolbenpumpen Dingo arbeiten ohne Öl und sind
berührungslos.
• Es ist keine Schmierung erforderlich
• keine Kontamination der zu transportierenden Gase durch
Schmierstoffe
Zuverlässig. Robuste Bauweise und ein ausgeklügelter
Herstellungsprozess. Labyrinthdichtung zwischen Zylinder und
Getriebegehäuse
Wirtschaftlich – durch hohen volumetrischen und mechanischen
Wirkungsgrad
Anwendungsorientiert durch vertikale Gasströmung. Pumpen- und
Motorabmessungen können für jede Anwendung angepasst werden.
Vielfältiges Zubehör ist erhältlich. Er kann sowohl bei Saug- als
auch bei Überdruck eingesetzt werden.
Servicefreundlich – durch modulares Bauprinzip und Motor nach
IEC-Norm. Die Wartung reduziert sich auf den Getriebeölwechsel und
die Schmierung
Ausführung der Standardeinheit
Dingo AP (Druckversion)
• Roots-Kompressor auf dem Grundrahmen mit integriertem
Auslassschalldämpfer
• Saugseitiger Schalldämpfer mit integriertem Lufteinlassfilter
• Motorbefestigung inkl. Keilriemenantrieb
• Überdruckventil
•Druckmesser
• Flexibler Auslassanschluss Dingo AV (Vakuumversion)
• Wälzkolbenpumpe am Grundrahmen mit integriertem
Auslassschalldämpfer
• Saugseitiger Schalldämpfer
• Motorbefestigung inkl. Keilriemenantrieb
• Unterdruckventil
•Vakuummeter
• Flexible Ein- und Auslassanschlüsse
Technische Daten
Nennfördervolumen m3/min: 6,8 – 19,4
Max. Differenzdruck, Vakuumausführung hPa (mbar): 500
Max. Differenzdruck, Druck Ausführung hPa (mbar): 600
Nennleistung des Motors kW: 2,2 – 30,0
Nenndrehzahl der Pumpe min-1: 1000 – 2600
Dichtungstyp: Labyrinth
Gewicht ohne Motor kg: 297
Gewicht, Wurzelstadium: 155
