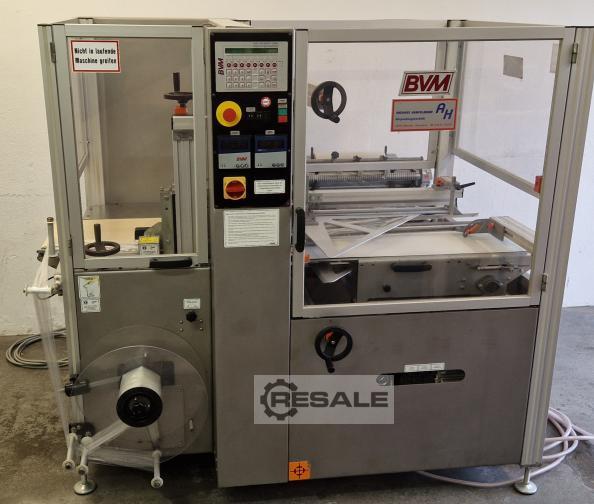

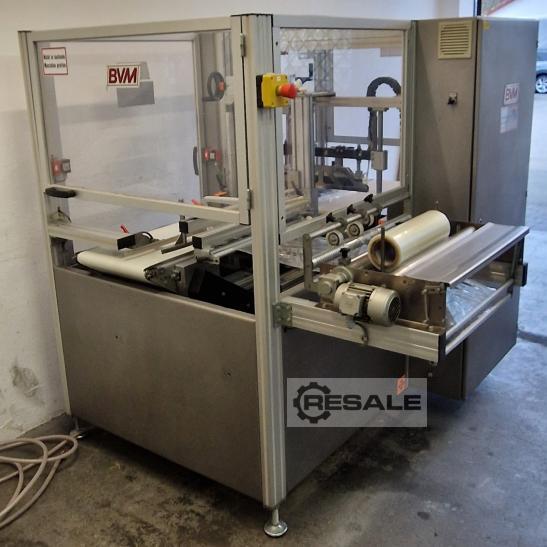

BVM Volleinschweißmaschine COMPACTA 5010
Vollautomat, Bandbeschickung mit Lichtschrankensteuerung
Technische Daten:
Bedienseite Standard: links
Schweißbreite: 420 mm
Durchlasshöhe: 150 mm
Gurtbreite Ein- und Auslaufband: 360 mm
Leistung: bis 30 Takte/min.
Längsschweißung: kontinuierlich arbeitend
Elektrischer Anschluss: 3N400V 50 Hz
Anschlusswert: ca. 5 kW
Lackierung: VA-silber
Arbeitshöhe serienmäßig: 850 ± 50 mm
Die Maschinenleistung ist abhängig von Maschinenausstattung,
Produkt und Folie.
Beschreibung:
• Maschinengestell in Stahl-Verbundbauweise
• Alle Schweißsysteme sind dauerbeheizt und wartungsfrei
• Querschweißung mit integriertem Trennmesser, separat
austauschbar
• Elektromechanischer Schweißstempelantrieb
• serienmäßig ausgestattet mit freiprogrammierbarer Steuerung
Siemens S5 CPU

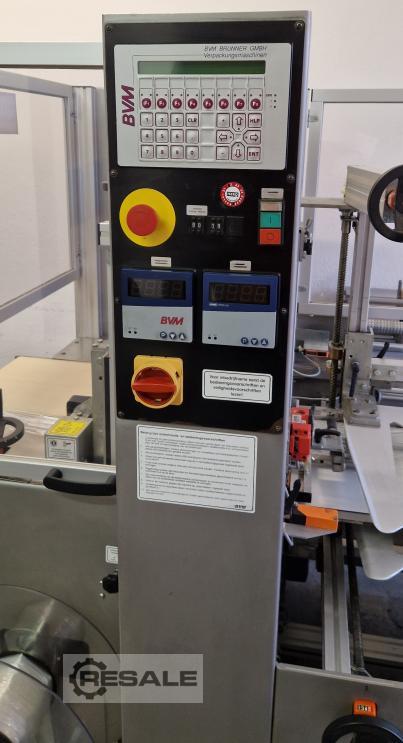

• Bediengerät Lauer
• Einfache Formatumstellung
• 20 Formatdatenspeicher für produktbezogenes Abspeichern von
Parametern
• Zuführung in Linie, Produkteintaktung über Lichtschranken,
wahlweise horizontal
oder vertikal abtastend

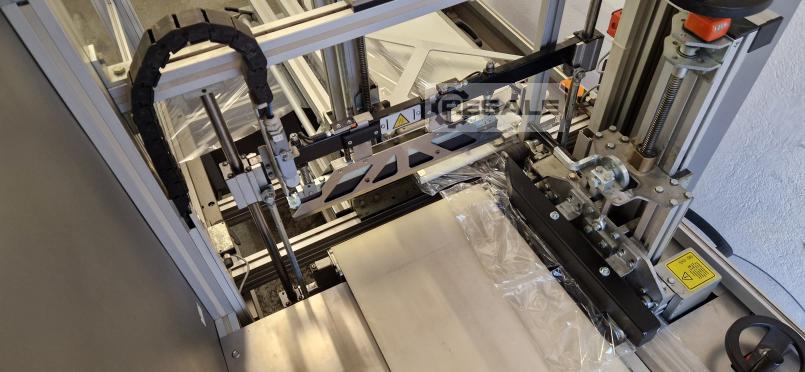

• Niederhaltebleche am Querschweißstempel mit Produktabtastung

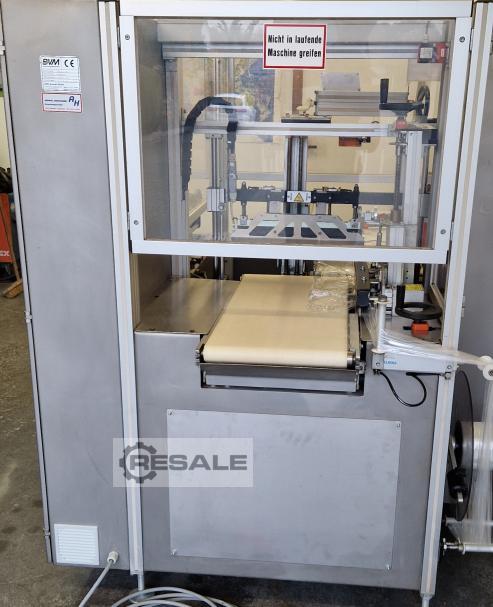

• Einlauftransportband mit Messerkante ausgestattet, ausziehbar zum
einfachen Einlegen der Folie
• Längsschweißung pneumatisch betätigt, Öffnungsvorrichtung zum
einfachen Einlegen der Folie

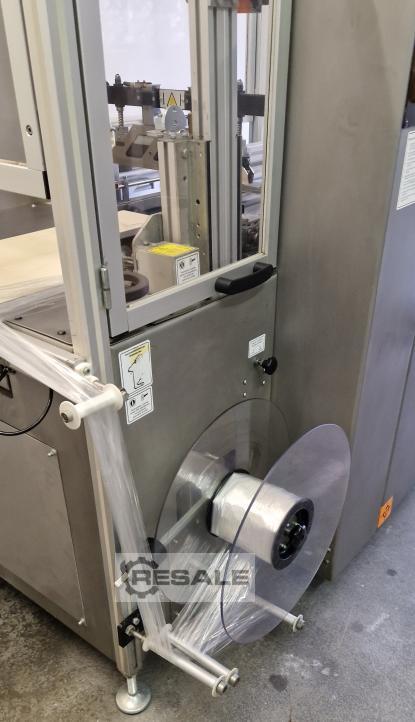

• Folienabwickelvorrichtung in ergonomisch angebrachter
Arbeitshöhe, ohne Steckachse (dadurch einfacher und schneller
Folienwechsel möglich)
• Folienaufwickelvorrichtung mit Folienrisskontrolle, große
Aufnahmekapazität
• Wahlschalter Rechts-/Linkslauf direkt an der Folienspendung,
inklusive Folienendkontrolle
• Feinverstellung des Längsschweißniveaus ± 20 mm

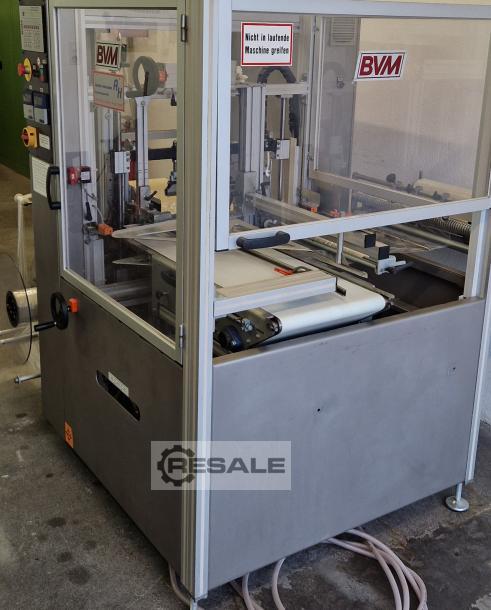

• Aluminiumprofil-/Makrolon Sicherheitsverkleidung mit Falttüren
für optimale Zugänglichkeit,
alle Türen mit Sicherheitsschalter abgesichert
• BVM-Anlagen erfüllen die Konformität gemäß CE
Vorhandene Zusatzausstattung:
• Nadelwalze 3-fach für den Einsatz von ungenadelter Folie
