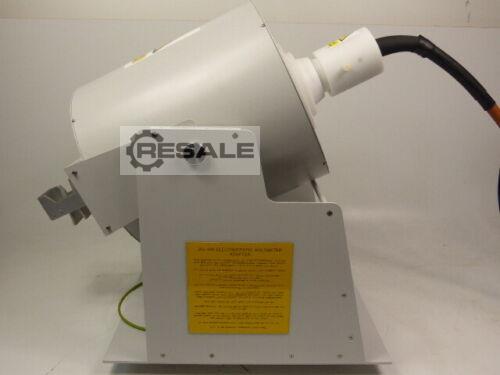

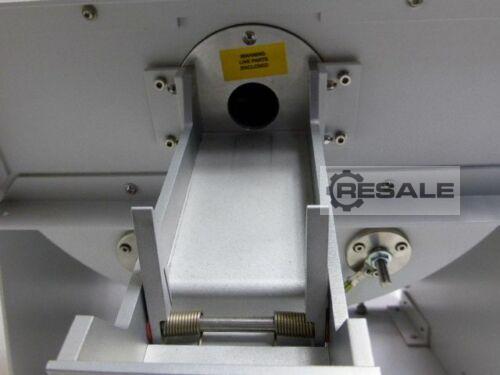

Chilworth JCI 164 Hochspannungsadapter
Allgemeine Beschreibung

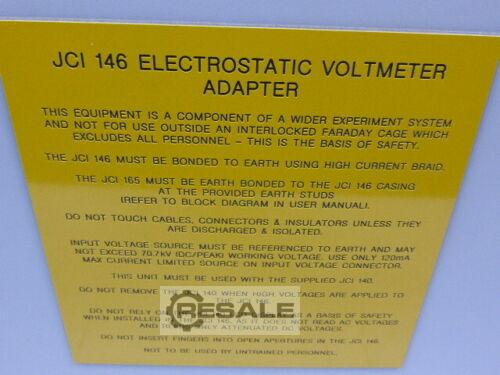

Der JCI 146 ist eine Voltmeter-Adapterkomponente, die für die
Integration in breitere Experimentiersysteme entwickelt wurde.
In Kombination mit unserem JCI 140 ermöglicht das System die Messung
von stromführenden Leitern mit Spannungen bis zu ± 60 kV Gleichstrom
durch direkten Anschluss mit einer Genauigkeit von ± 2% (nominal) bei
minimalen Belastungseffekten auf das zu prüfende Gerät.
Die hohe Eingangsimpedanz und die niedrige Kapazität des JCI 146
eignen sich für genauere Messungen der Gleichspannung.
Andere herkömmliche Techniken zur direkten Messung von Hochspannungen
(z. B. Hochspannungsmesser, kapazitive und resistive Teilernetzwerke
usw.) liefern häufig ungenaue Ergebnisse aufgrund von
Belastungseffekten, die durch den Messaufbau verursacht werden.
Dieses Gerät kann zur Gegenprüfung der Kalibrierung und Genauigkeit
von Hochspannungsquellen durch Energieversorgungsunternehmen,
Kalibrierungsprüfhäuser und Kabelhersteller verwendet werden, um nur
einige Anwendungsbereiche zu nennen.
Leistungen
Direkte Messung von stromführenden Leitern bis ± 60 kV
Gleichstrom
Hochgenaue Messung mit minimalen Belastungseffekten
Niedrige Eingangskapazität
Sehr hohe Eingangsimpedanz, typisch 10 13 Ohm
Kann in einem breiteren Spektrum von Testmess- und Forschungssystemen
eingesetzt werden
Optionales batteriebetriebenes und optoisoliertes Datenerfassungsmodul
zur Fernüberwachung von Hochspannung erhältlich.
Spezifikation
Messung:
Maximale Messspannung ± 60 kV Gleichstrom
Eingangsimpedanz:
Nicht weniger als 4.7x10 13 Ohm bei ± 50 kV
Eingangskapazität:
32 pF (± 20%) (nur JCI 146-Kammer)
Installation:

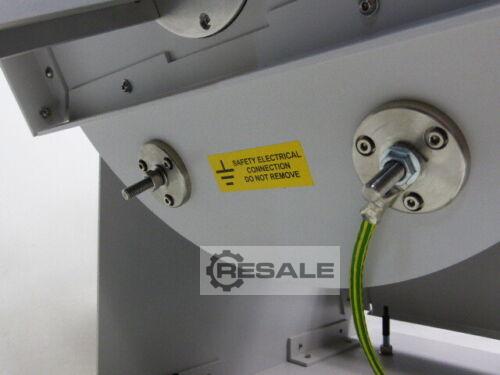

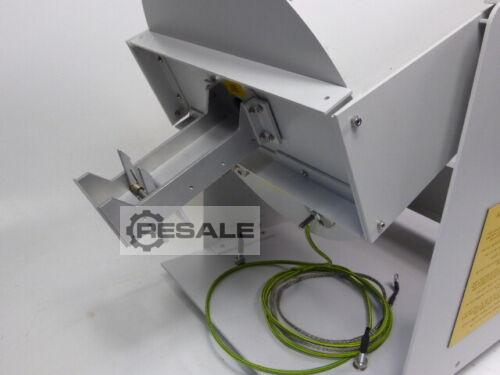

Feste Installation (permanenter Erdungsanschluss erforderlich)
Verwendung:
Wird in Faraday-Käfigumgebungen verwendet (nicht im Standard
enthalten)
Genauigkeit:
Nominell ± 2%
Dämpfung: 1/10
des auf JCI 140 angezeigten Messwerts
Zur Verwendung mit dem statischen Monitor JCI 140 und dem
Datenerfassungsmodul JCI 165
