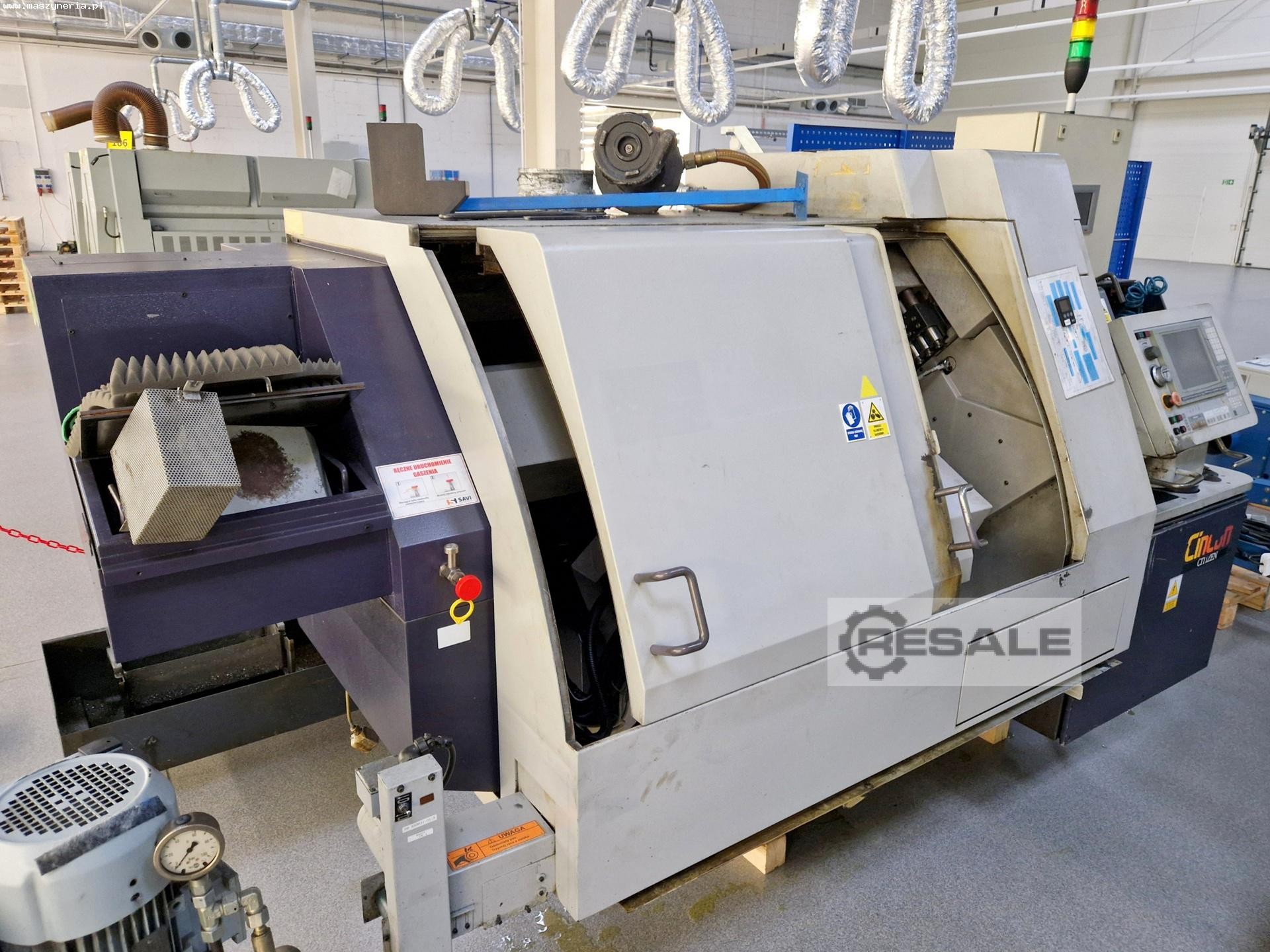

CNC Drehmaschine CITIZEN CINCOM M32 wurde im Jahr 2003 in Japan von
CITIZEN WATCH CO., LTD. gebaut. Die Maschine, die eine Kombination aus
hoher Leistung und Präzision darstellt, ermöglicht die Durchführung
selbst komplexester Bearbeitungen von Werkstücken in 8 Achsen. Alle
Bearbeitungsvorgänge, d.h. präzises Bohren, Gewindeschneiden und

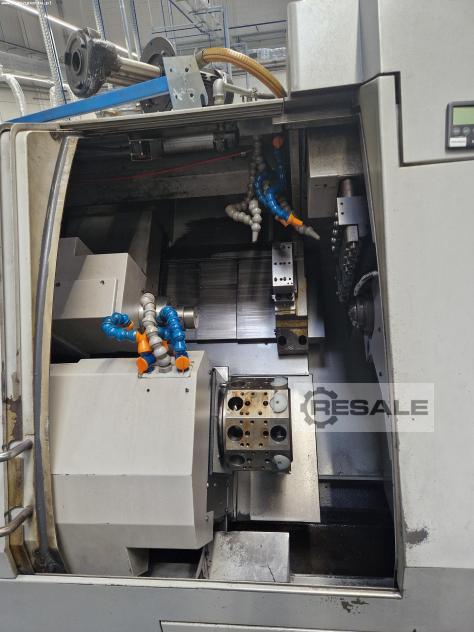

Drehen, werden in einem vollständig beleuchteten Arbeitsraum mit
Hilfe von Schneidwerkzeugen aus 3 Werkzeugstationen durchgeführt. Das
hochwärmestabile Bett im Inneren reduziert effektiv die
Hitzeeinwirkung und erhöht die Lebensdauer aller Komponenten und
Werkzeuge.
Die CNC-Drehmaschine CITIZEN CINCOM M-32 wird mit einer umfangreichen
Ausstattung angeboten, zu der unter anderem zwei Spindeln (Haupt- und
Gegenspindel) und ein FMB-Stangenlader gehören. All dies wird durch
eine intelligente CNC-Steuerung ergänzt, die z.B. eine Selbstdiagnose
der Maschine oder eine Programmsicherung ermöglicht. Die
Langdrehautomat CITIZEN M32 wiegt 3200 kg.
Technische Daten des CNC Drehzentrums CITIZEN CINCOM M32
Allgemeine Daten
- Anzahl der Achsen: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3)
- Vorschub in der X1/X2/X3-Achse: 108/120/238 mm
- Vorschub in der Y1/Y2-Achse: 275/44 mm
- Vorschub in der Achse Z1/Z2/Z3: 325/202/410 mm
- Eilgang in allen Achsen: 20 m/min
- Stangenlänge: 2500 mm
- Spitzenhöhe: 1132 mm
- maximale Anzahl der Werkzeuge: 22 + α, davon:
Werkzeuge an Station 1: 5
angetriebene Werkzeuge an Station 1: 4
Werkzeuge in Station 2: 10 + α
Werkzeuge im Gegenspindelfutter: 3
- maximale Werkzeugabmessungen:
Station 1: 16 x 16 x 130 mm
Station 2: 16 x 16 x 90 mm
Station 2 (Pinole): ⌀ 25,4 mm
Gegenspindelfutter (Pinole): ⌀ 25,4 mm
- maximaler Werkzeugdurchmesser im Drehfutter von Station 1 (Bohrer
und Schaftfräser): 10 mm
- maximaler Werkzeugdurchmesser im Drehfutter der Station 2:
Bohrer und Schaftfräser: 10 mm
Schlitzfräser: 60 x 15,875 mm; 63 x 16 mm
Scheibenfräser: 60 x 25,4 mm; 63 x 22 mm
Umfangsfräser: 32 x 10 mm
Polygonalfräser: 80 x 15,875 mm
- Antriebsmotorleistung der Führungshülse (10 min/Dauerbetrieb):
1,5/0,75 kW
- Leistung des Servomotors der Werkzeugstation 1: 1 kW
- Spindelleistung der Werkzeugstation 2 (10 Min./Dauerbetrieb):
1,5/0,75 kW
- Servomotorleistung der hinteren Werkzeugstation: 0,75 kW
- Fassungsvermögen des Kühlmitteltanks: 170 l
- Gewicht der Maschine CITIZEN CINCOM M32: 3200 kg
Hauptspindel
- maximaler Drehdurchmesser: 32 mm
- Maximale Drehlänge: 320 mm
- Bohrkapazität (Stirnseitenbearbeitung): 12 mm
- Gewindedrehkapazität (Stirnseitenbearbeitung): M10
- Drehzahl: 200-8000 U/min
- Drehzahl der Drehwerkzeuge: 200-5000 U/min
- Drehzahlregelung: stufenlos, S + 4-stelliger numerischer Wert
- Durchmesser der Spindelbohrung: 36 mm
- Indexierung der Spindel: 1°
- Indexierung der C-Achse: 0,001°
- Antriebsleistung (15 min/Dauerbetrieb): 7,5/3,7 kW
Gegenspindel
- Bohrkapazität (Rückseitenbearbeitung): 10 mm
- Gewindekapazität (Rückseitenbearbeitung): M8
- Drehzahl: 200-7000 U/min
- Drehzahl der Drehwerkzeuge: 200-5000 U/min
- Drehzahlregelung: stufenlos, S + 4-stelliger Zahlenwert
- Maximale Länge des Werkstücks, das aus der Gegenspindel
herausragt: 65 mm
- maximale Werkstücklänge beim Abgreifen der Vorderseite von der
Gegenspindel: 145 mm
- maximaler Durchmesser des Spannfutters: 32 mm
- Indexierung der Spindel: 1°
- Indexierung der C-Achse: 0,001°
- Antriebsleistung (15 min/Dauerbetrieb): 2,2/1,5 kW
Ausstattung der CNC-Drehmaschine CITIZEN

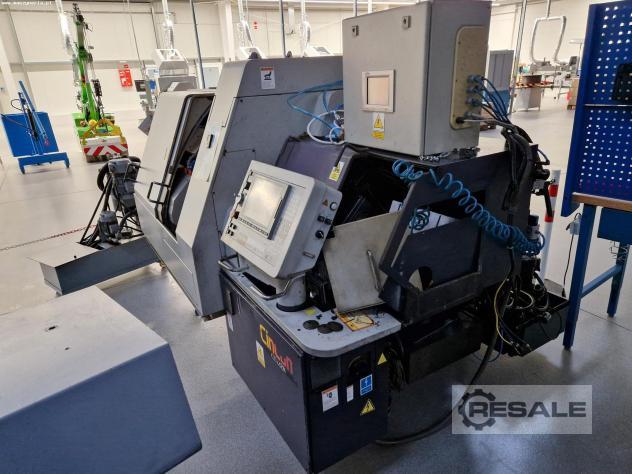

- CNC-Steuerung: CINCOM SYSTEM M6D

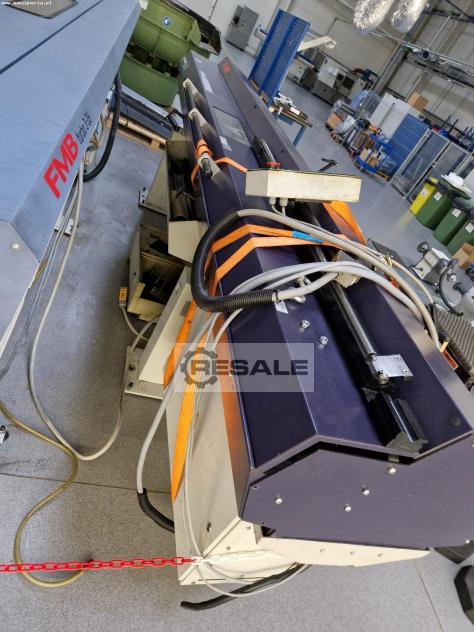

- Stangenlader: FMB TURBO 5-42/3200/C (2004)
- Gegenspindel
- 3 Werkzeugstationen mit einer maximalen Kapazität von 22 Werkzeugen
