Stangendurchmesser:20 mm
Spindeldurchlass:24 mm
Drehlänge:200 mm

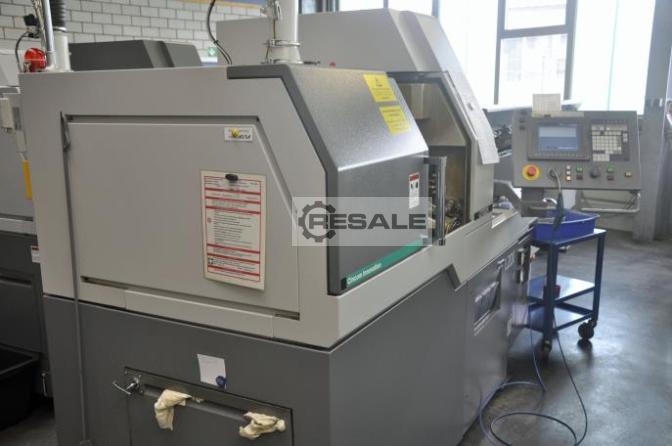

CNC-Langdrehautomat CINCOM L20X
Drehstrom.-Trenntrafo 10KVA Typ 30090
Handbücher und Aufkleber SET L20X deutsch
Maschinenmehrausstattung
4x Nivellierelement
Werkzeugaufnahmen
Angetriebene Spindel für Querbearbeitung (d. 10 mm, ER16)
Adapter für Bohrpinolen Ø 19.05mm
Lademagazin und Zubehör

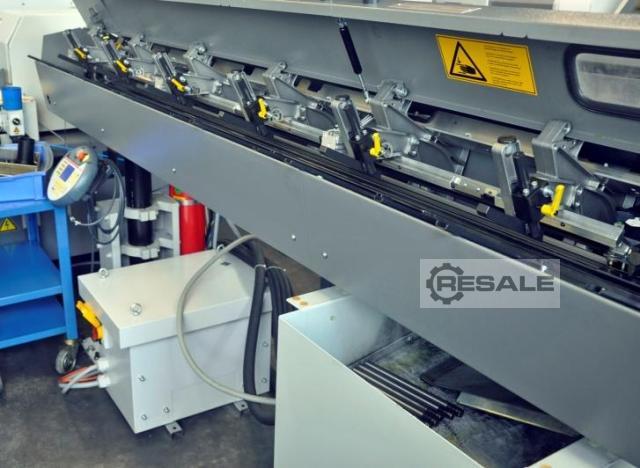

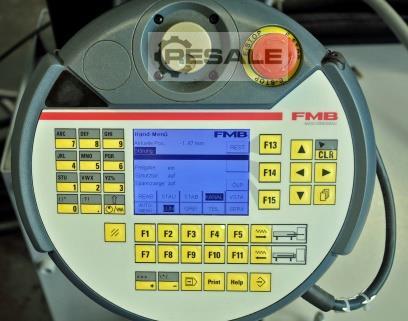

Lademagazin FMB Turbo 2-20 / 3200 "C" für Cincom L20E; L20X;
L220-XII
Umrüstsatz FMB Turbo2-20 3200 D20
Hochdruckpumpen/Kühlmitteleinrichtungen
Combiloop CL3, 8 Ausgänge (1DR), 130bar/20l, Automatikfilter
Grundausstattung:
- Hochdruckeinheit für Schneidöle inkl. Transferpumpe; -
Hochdruckpumpe als
Regelpumpe (Energieeffizienz und geringerer Wärmeeintrag);
- maximaler Druck bis 130 bar; - aufgebaut auf fahrbarem Wagen mit
Fahrgriff oder
als stationäre Lösung im innovativen Design;
- mit Elektrosteuerung (G); - Lackierung: Dunkelgrau/Weiß/Rot als
Strukturlack;
- Spannung: 400 V/50 Hz; - Gewicht ca.: 420,00 kg; - Abmaße max. ca.
(LxBxH):
1300 x 600 x 1100 mm;
Förderleistung (Antrieb): 4 kW, 20 Liter/min. , 130 bar
Filterart für Reintank: Automatikfilter 30 μm, Nebenstromfilt.,
Abschlammen in
Sieb Korb (100 μm)

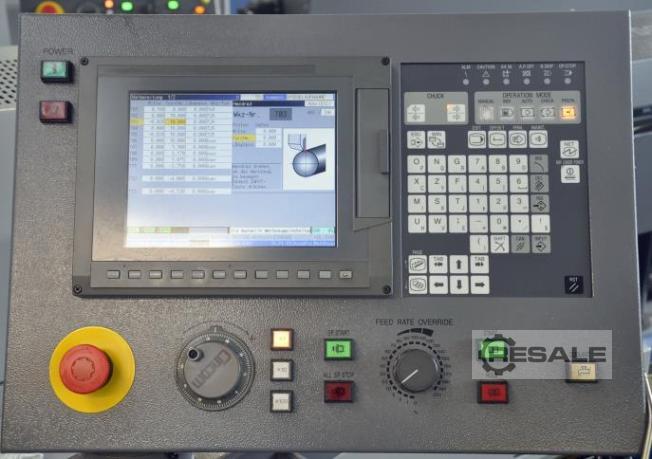

Steuerung: Standardsteuerung Citizen für B-Codes
Nutzanschlüsse: 8 variable Abgänge; Magnetventilblock plus 8
variable Abgänge
Medium: Schneid Öl
Einbauoptionen: 1 Druckgeregelte Abgänge (mechanisch) für
Spindelspülung;
Spindelabdichtung
Installation: Elektrische Schnittstelle; Kühlmittelverteiler und
Innen Verschlauchung 8
Ausgänge;
Außen Verschlauchung 8 Fach mit Automatikfilter; Transport und
Verpackung
2 Zusatzventile für Combiloop CL3
Feuerlöscheinrichtungen
L/K el. Schnittstelle Feuerlöschanlage
Standards Maschine:
Spannzangenaufnahme für Hauptspindel (F25 oder 145E)
Antriebseinheit für synchron angetriebene Führungsbuchse
Synchron angetriebene Führungsbuchse (22.001 oder T223)
Antriebseinheit für quer angetriebene Spindeln auf Linearträger
Abgreifspindel

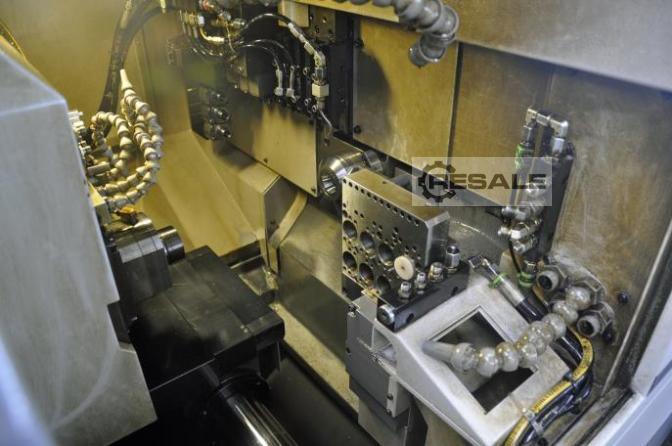

Bohrblock für Vorderseitenbearbeitung incl. Antriebseinheit
Spannzangenaufnahme für Abgreifspindel (F25 oder 145E)
Kühlmittelbehälter, Fassungsvermögen 150 l
Sperrluft
Ausstoßvorrichtung für Werkstücke mit Durchgangsbohrung
Bohrblock für Rückseitenbearbeitung incl. Antriebseinheit
B-Code I/F Funktion STD
Abstechstahlbruchkontrolle
Warnleuchte 3-farbig
Teileförderband
Kühlmitteldurchflussüberwachung
Oel-Luftschmierung für angetrieben Werkzeuge
Pneumatischer Auswerfer

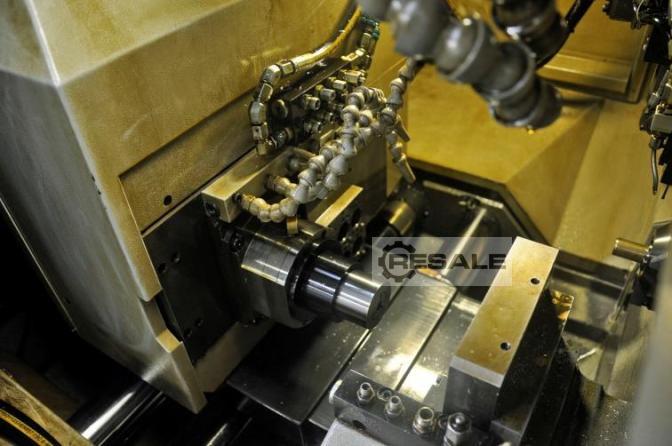

Werkzeughalter mit 5 Drehwerkzeugen
Dreifach angetriebene Spindel (Winkeleinstellbar)
Standard CNC-Funktionen:
Schneidenradiuskompensation
Mehrfach Wiederholung von Zyklen
Tiefbohrzyklus
Konstante Schnittgeschwindigkeit
Einfügen von Fasen und Radien
Konstante Schnittgeschwindigkeit Abgreifspindel
Anwendermakro
Speicherkapazität 160m/64k
Gewindestrehlen an der Abgreifspindel
Spindeldrehzahlüberwachung
Haupt- und Abgreifspindelsynchronisation
Fräsinterpolation
Synchrones Gewindeschneiden
Gewindestrehlzyklus
Hauptspindel C-Achse
Abgreifspindel C-Achse
Geometrische Funktion
Hauptspindel Synchr. Gewindeschneiden
Abgreifspindel Synchr. Gewindeschneiden
Angetr. Werkzeug, Synchr. Gewindeschneiden
Variabler Gewindestrehlzyklus
B-Code Funktion
Verkäufer Angebot Nr. resale 165041461
