Technische Eigenschaften:
Jahr: 2012

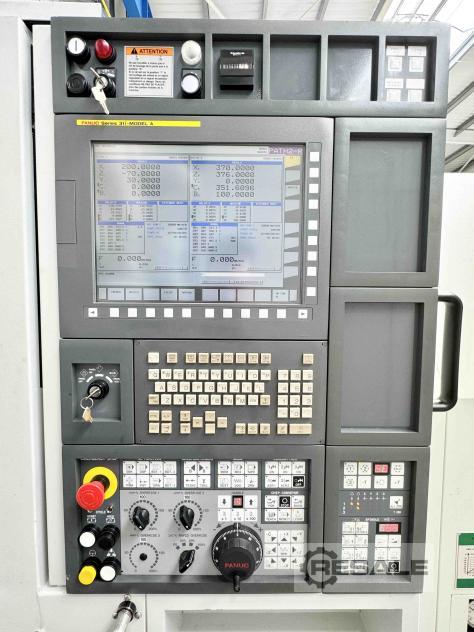

NC-Typ: FANUC 31i - MODELL A
Abstand zwischen den Dornen: 639 [mm]
Maximaler Durchmesser bearbeitbar: 255 [mm]
Zulässiger Durchmesser über dem Schlitten: 270 [mm]
Hub der Z1-Achse: 500 [mm]
X1 Achshub: 190 [mm]
Verfahrweg Y1 +/-: 40 [mm]
Hub der Z2-Achse: 500 [mm]
X2 Achshub: 190 [mm]
Verfahrweg Y2 +/-: 40 [mm]
Schnelle Vorschubgeschwindigkeit der X-Achse: 16000 [mm/min]
Schnelle Vorschubgeschwindigkeit der Z-Achse: 20000 [mm/min]
Schnelle Vorschubgeschwindigkeit der Y-Achse: 12000 [mm/min]
Beschleunigung der Achsverschiebung: 1g
Spindelnase: ASA 8 Zoll A2
Maximaler Durchmesser in der Stange: 66 [mm]
Spindelbohrung: 77 [mm]
Maximale Drehzahl Spindel: 4000 [U/min]
Spindelleistung: 15 [kW]
Drehmoment der Spindel: 136 [Nm]
Gegenspindelnase: ASA 6 Zoll A2
Maximaler Durchmesser in der Gegenspindelstange: 52 [mm]
Durchmesser der Gegenspindelbohrung: 61 [mm]
Hub Gegenspindel: 635 [mm]
Maximale Drehzahl Spindel: 5000 [RPM]
Spindelleistung: 7,5 [kW]
Drehmoment der Spindel: 68 [Nm]
Turm-Index-Zeit: 0,1 [s/pos]

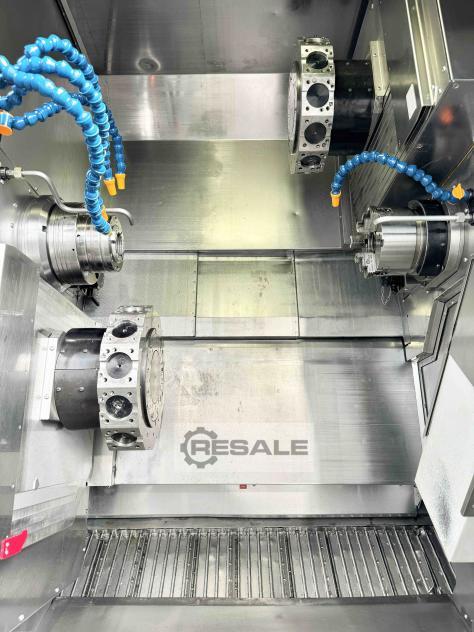

Anzahl der Stationen - Turm 1 : 12
Anzahl der motorisierten Stationen - Turm 1 : 12
Maximale Drehzahl Rotierende Werkzeuge - Revolver 1: 6000 [RPM]
Anzahl der Stationen - Turret 2 : 12
Anzahl der motorisierten Stationen - Turm 2: 12
Maximale Drehzahl Rotierende Werkzeuge - Revolver 2: 6000 [U/min]
Leistung des rotierenden Werkzeugs: 18 [kW]
Installierte Leistung: 65 [kVA]
Versorgungsspannung: 400 [V]
Gewicht: 9600 [kg]
ENTHALTENE AUSRÜSTUNG:

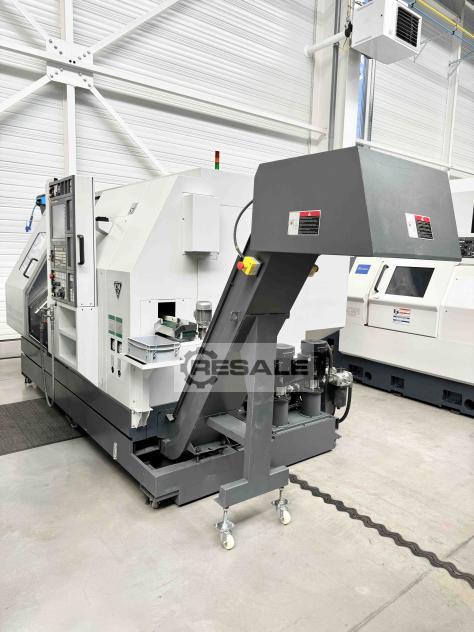

- Späneförderer
- Schnittstelle für Stangenlader
- Hochdruckpumpe

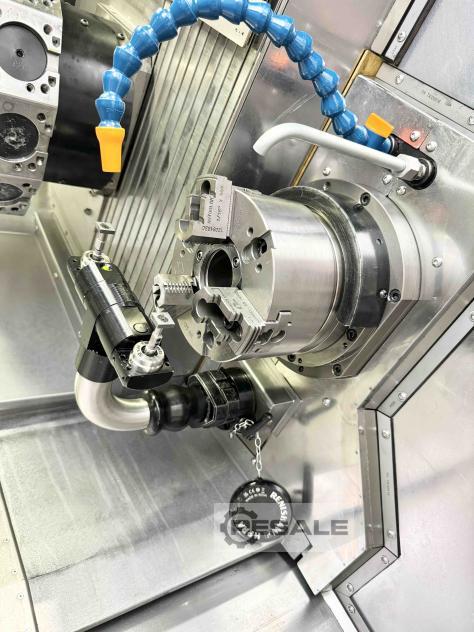

- RENISHAW RP3 Werkzeugtaster
- Teile-Sammler
- Pneumatischer Teileauswerfer
- 13 axial rotierende Werkzeughalter
- 1 radial rotierender Werkzeughalter
- 12 feste Werkzeughalter
- HAINBUCH Spannzangenfutter (für SK65BZI Spannzangen)
- SMW AUTOBLOK 175 BB 3-Backen-Rundlauffutter
- Technische Dokumentation von CMZ
Maschine sichtbar unter Spannung zum Testen in unseren
Räumlichkeiten, nach Vereinbarung.
Preis exkl. MwSt. auf Anfrage, inkl. LKW-Beladung.
Möglichkeit des Versands in ganz Frankreich sowie international.
Weitere Fotos und Details auf Anfrage.
Frankreich
