| Beschreibung: |
CNC 3D Router Graveure
CNC-STEP

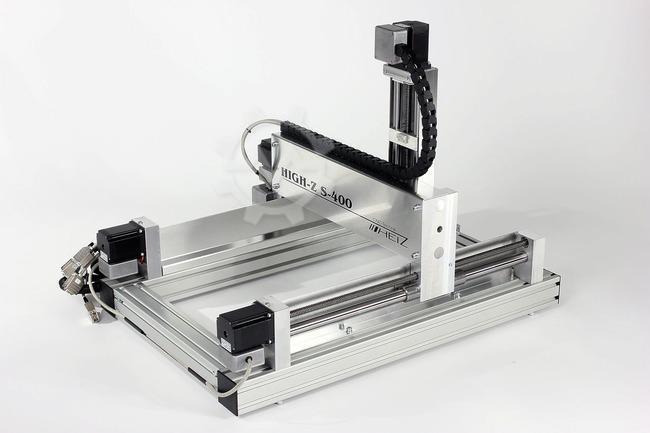

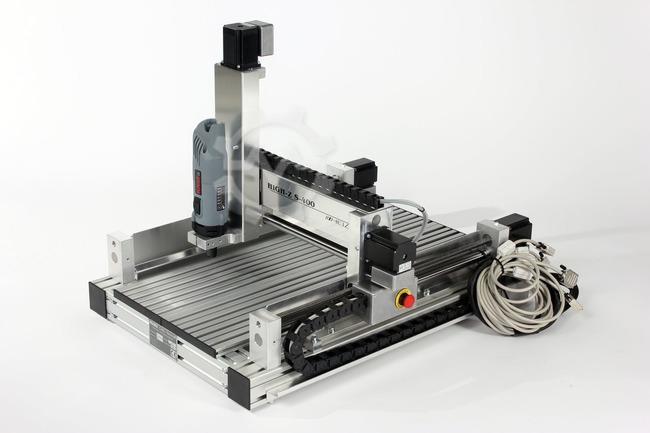

High-Z S-400
Technische Daten S-400
CNC Fräsmaschine / CNC-Fräsmaschine
/ Gravierer
Mit dem High-Z
CNC-Fräser / Graveur erwerben Sie ein Allround-Talent in
TÜV-zertifizierter Qualität. Wenn Sie komplexe Werkstücke auf der
Werkfläche klemmen und fixieren oder, oder oder oder klemmen wollen,
oder klemmen Sie Werkstücke in einem hohen Bänkenvisier (die
cnc-Fräsmaschine sitzt auf einer Rahmenkonstruktion, wird von 2
Motoren angetrieben und lässt somit über einem zu bearbeitenden
Stück positioniert werden).
Oder wenn Sie einfach
gravierte oder bohren wollen. Sie können auf einer flachen
Oberfläche arbeiten, mit einem Stück MDF-Stück, das daran befestigt
ist. Plane es einmal und Sie werden in der Lage sein, mit einer
Genauigkeit von +-0,02 mm Tiefe zu arbeiten.
Alle
cnc-Maschinen werden mit schwarzen Energieketten auf allen Achsen
ausgeliefert, was ein besseres Verkabelungsmanagement ermöglicht.
Außerdem sind alle cnc Fräs-/Gravurmaschinen mit einem
Not-Halt-Knopf ausgestattet. Eine zusätzliche Nothaltestelle finden
Sie vor dem Controller.
Grundausstattung aller
High-Z CNC-Fräs- und Graviermaschinen:
Software ConstruCAM-3D
limited( ab S-720 und S-400/T ) enthalten
Um die Software
CAD CAM ConstruCAM im Vollbildmodus zu verwenden, benötigen Sie die
Frässoftware-Version WIN PCNC Economy nach oben
Kontaktkostenlosen Referenzschalter und Not-Halt-Taster
sowie 22mm dicke
Linearführungen-----------------------------------------------------<
br>
sowie individuell angepasste
---------------------------
Ausrüstung /
Produktdetails:
oDrive : 4 Schrittmotor von
Nanotec mit 1600 Stufen/U/M (1/8 Schritt)
o2 Motoren für
konstante Spannung und Kompression während des Fräsvorgangs auf
X-Axis
oFeed durch lange Werkstücke möglich, da es keinen
Riemenantrieb am Ende der X-Achse gibt
oGuide Wege X und Y
Achse 22 mm / Z Achse 16mm, geschliffen und mit 61hrc gehärteter
Oberfläche
oBall-Lager an beiden Seiten von Trapezspindeln Tr.
12x3 mm Flankenleitung
oTraverse Geschwindigkeit des
Schnelleinspeisungs: max. 3000 mm/min
oTechnische Auflösung:
0,00187 mm ( 1/8 Schritt )
oUmkehrfehler max.: +/- 30mm ( 0,03mm
)
oTable Größe / Spannfläche: 730 x 400 mm
oTraverse
Pfade: X=400 mm; Y=300 mm; Z= 110 mm oReferenz- und Endschalter an
allen Achsen
oDouble Safety Not-Halt-Taste
oEnergiekette für
saubere Verkabelung oTotal dinemsions inkl. Motoren: L x B x H = ca.
730 x 520 x 500mm
oMilling Motorverankerung: Euroneck 43mm
oincl. Software WIN PCNC Light (optional WIN-PCNC Economy, USB
oder Profi)
oModularrahmen für universelle Anwendung oWeight
ca. 31 kg
oComplete machine Includet 4 Treiber Microstep
Controller 4 x 3,5 Ampere
oEine ca. 30 Minuten lange
Einführung während der Aufnahme und eine unlimierte
Telefonunterstützung sind enthalten.
oAn ca. 2 Stunden lange
Einführung und Installation von Software auf Ihrem mitgebrachten
Notizbuch/ PC sowie eine Erklärung zu den grundlegenden Begriffen der
Corel Draw etc. möglich
.
---------------------------------------------------------
-----------------------
Technische
Daten im TÜV-zertifizierten Preiskontrollsystem, maßgeschneidert auf
die CNC-Fräsmaschine / CNC-Graviermaschine:
o
4-Kanal Schrittmotor -CNC-Controller mit aktueller
SMD-Technologie
o Hauptspannung 115 - 240 Volt / 47 - 63
Hz.
o Motorstrom 4 x 3,5 Ampere
o Microstep Regler
Auflösung 1/10-Schritt / 2000 Schritte/ Rev.
o 4 Anschlüsse
für 4 bürstenlose Motor / Stepper Motor
o Verbindung mit
Parallelanschluss und Software WIN PCNC Light, Economy oder USB mit
WIN PCNC USB oder
Profi Version. ( Auch möglich:MACH3,
USBCNC, NC-Easy LINUX EMC und LINUX CNC und vieles mehr
Stepper-Treibersoftware.)
o inchSleep-Functioninch zur
Stromregelung
o Oszillation Motor-Anschluss 24 Volt durch PWM
steuerbar (z.B.: Tangentialmesser) oder
24 Volt Konstante für
Motor Break by ST-plug
o 2 Relais für maximal 1200 Watt
durch Software schaltbar (gegenüber WIN PCNC Light), 230 Volt,
max. 6,0 A / Stecker (z.B. Luftkompressor, Kühlung, Abluft,
Staubabsaugung).
o 0 - 10 Volt zum Anschluss eines
HF-Wandlers für eine Hochfrequenzspindel
o 12 Status-LEDs zur
Überwachung aller wichtige Funktion (Power, Toggle, Move, X, Y, Z, C;
Überhitzung
Notanschlag,
Verkäufer Angebot Nr. resale
