| Beschreibung: |
D-CNC ROUTER MILLING MACHINE FRAISEUSE
CNC-STEP

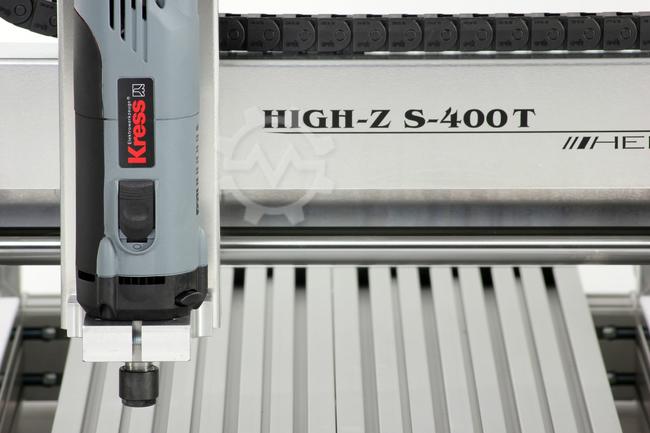

High-Z S-400
Technische Daten S-400
CNC Fräsmaschine / CNC-Fräsmaschine
/ Engraver
Mit dem High-Z CNC-Fräser /
Graveur kaufen Sie ein Allround-Talent (optional WIN PCNC Economy, USB
oder professional). Wenn Sie komplexe Werkstücke auf der Werkfläche
klemmen und fixieren oder, oder oder oder klemmen wollen, oder klemmen
Sie Werkstücke in einem hohen Bänkenvisier (die cnc-Fräsmaschine
sitzt auf einer Rahmenkonstruktion, wird von 2 Motoren angetrieben und
lässt somit über einem zu bearbeitenden Stück positioniert
werden).
Oder wenn Sie einfach gravierte oder bohren
wollen. Sie können auf einer flachen Oberfläche arbeiten, mit einem
Stück MDF-Stück, das daran befestigt ist. Plane es einmal und Sie
werden in der Lage sein, mit einer Genauigkeit von +-0,02 mm Tiefe zu
arbeiten.
Alle cnc-Maschinen werden mit schwarzen
Energieketten auf allen Achsen ausgeliefert, was ein besseres
Verkabelungsmanagement ermöglicht. Außerdem sind alle cnc
Fräs-/Gravurmaschinen mit einem Not-Halt-Knopf ausgestattet. Eine
zusätzliche Nothaltestelle finden Sie vor dem Controller.
Grundausstattung aller High-Z
CNC-Fräs- und Graviermaschinen:
Software ConstruCAM-3D (
ab S-720 und S-400/T ) enthalten
Um die Software CAD CAM
ConstruCAM im Vollbildmodus zu verwenden, Sie benötigen die
Frässoftware-Version WIN PCNC Economy nach oben
Kontakt-Frei-Referenzschalter und Not-Halt-Taste sowie
22mm dicke Linearführungen und individuell angepasste Schraubmuttern
--------------------------------------
------------------------------------------
Ausrüstung / Produktdetails:
oDrive : 4
Schrittmotor von Nanotec mit 1600 Stufen/U/M (1/8 Schritt)
o2
Motoren für konstante Spannung und Kompression während des
Fräsvorgangs auf X-Axis
oFeed durch lange Werkstücke möglich,
da es keinen Riemenantrieb am Ende der X-Achse gibt
oGuide
Wege X und Y Achse 22 mm / Z Achse 16mm, geschliffen und mit 61hrc
gehärteter Oberfläche
oBall-Lager an beiden Seiten trapezelliger
Spindeln Tr. 12x3 mm Flankenleitung
oTraverse Geschwindigkeit des
Schnellvorschubs: max. 3000 mm/min
oTechnische Auflösung: 0,00187
mm ( 1/8 Schritt )
oUmkehrfehler max.: +/- 30mm ( 0,03mm )
oTable Größe / Spannfläche: 730 x 400 mm
oTraverse Pfade:
X=400 mm; Y=300 mm; Z= 110 mm
oReferenz- und Endschalter an allen
Achsen
oDouble Safety Not-Halt-Taste
oEnergiekette für
saubere Verkabelung
oTotal Dinemsions inkl. Motoren: L x B x H =
ca. 730 x 520 x 500mm
oMilling Motorverankerung: Euroneck 43mm
oincl. Software WIN PCNC Light (optional WIN PCNC Economy, USB
oder professional)
oModularrahmen für universelle Anwendung
oWeight ca. 31 kg
oComplete machine Includet 4 treiber
microstep controller 4x 3,5 Ampere
oEine ca. 30 Minuten lange
Einführung während der Aufnahme und eine unlimierte Telefonische
Unterstützung sind enthalten.
oEine ca. 2 Stunden lange
Einführung und eine Installation von Software auf Ihrem mitgebrachten
Notizbuch/ PC sowie eine Erklärung zu den grundlegenden Begriffen des
Corel Draw etc. möglich
.
---------------------------------------------------------
-----------------------
Technische Daten im
TÜV-zertifizierten Preiskontrollsystem, maßgeschneidert auf die
CNC-Fräsmaschine / CNC-Gravurmaschine:
o 4-Kanal
Schrittmotor -CNC-Controller mit aktueller SMD-Technologie
o
Hauptspannung 115 - 240 Volt / 47 - 63 Hz.
o Motorstrom 4 x
3,5 Ampere
o Microstep Controller Auflösung 1/10-Schritt /
2000 Schritte
/ Anschlüsse für 4 bürstenlose Motor /
Stepper Motor
o Verbindung mit Parallelanschluss und Software
WIN PCNC Light, Economy oder USB mit WIN PCNC USB oder
Profi
Version. ( Auch möglich:MACH3, USBCNC, NC-Easy LINUX EMC und LINUX
CNC und vieles mehr
Stepper-Treibersoftware.)
o
inchSleep-Functioninch zur Stromregelung
o Oszillation
Motor-Anschluss 24 Volt durch PWM steuerbar (z.B.: Tangentialmesser)
oder
24 Volt Konstante für Motor Break by ST-plug
o 2
Relais für maximal 1200 Watt durch Software schaltbar (gegenüber WIN
PCNC Light), 230 Volt,
max. 6,0 A / Stecker (z.B. Luftkompressor,
Kühlung, Abluft, Staubabsaugung).
o 0 - 10 Volt zum
Anschluss eines HF-Wandlers für eine Hochfrequenzspindel
o 12
Status-LEDs zur Überwachung aller wichtige Funktion (Power, Toggle,
Move, X, Y, Z, C; Überhitzen
