Wichtige und herausragende Konstruktionsmerkmale der RaptorX SL
CNC-Fräser-Stahl-Basismaschine
RaptorX-SL2200/S15
Das Einsatzspektrum der CNC-Fräsmaschine
RaptorX- SL ist durch die einstellbare Arbeitsflächenhöhe (variable
Randflächenhöhe: 150mm, 300mm oder 400mm) zuzüglich des
Verfahrbereichs der Z-Achse von 300mm (ohne zusätzliche Kosten).
Die Z-Achsenstabilität ist ausgezeichnet,
so dass Sie so genau auf großen 3D-Objekten arbeiten können, wie man
es auf Flachbleche.
Verwenden Sie
das System als Plasmaschneidsystem oder als Wasserstrahlschneidsystem,
es ist
möglich, an Werkstücken bis
zu einer Höhe von 850mm (Stahlschränke etc.) oder dreidimensionalen
Objekten bis zu einer Höhe von ca. 400mm (mit 400m langem Fräser) zu
arbeiten.
Diese Fähigkeit
ist für Maschinen dieser Größe in der Regel mit einer schichtierten
Konstruktionsmethode zur Herstellung großer 3D-Objekte
ungewöhnlich.
Angesichts unseres
neuen Konzepts, mit einem inchinvisibleinch Motor für die X-Achse zu
arbeiten und der bewährten hohen Leistung der gesamten Maschine,
werden wir nicht lange auf Nachahmer in der Branche warten müssen, um
dieses Design zu kopieren.
Sehen Sie sich
dieses Video an, um einen kleinen Vorgeschmack auf die
Leistung/Geschwindigkeit zu erhalten. Hier finden Sie einige weitere

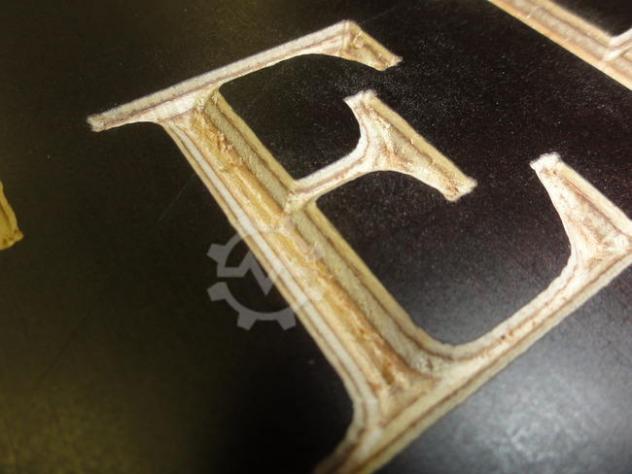

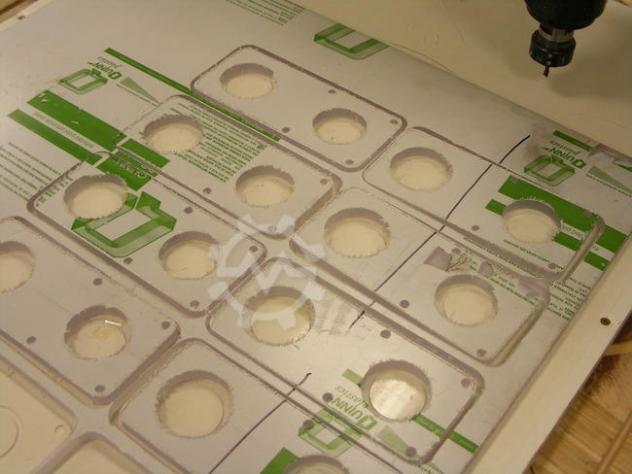

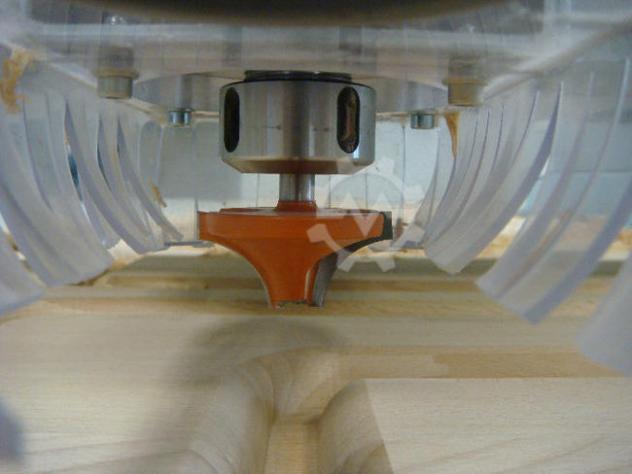

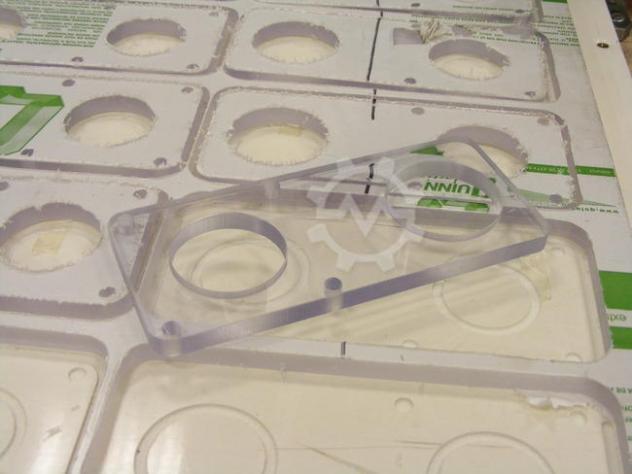

Videos von Beispielen, die in Marmor, Holz, Styropor, Aluminium usw.
gefräst werden.

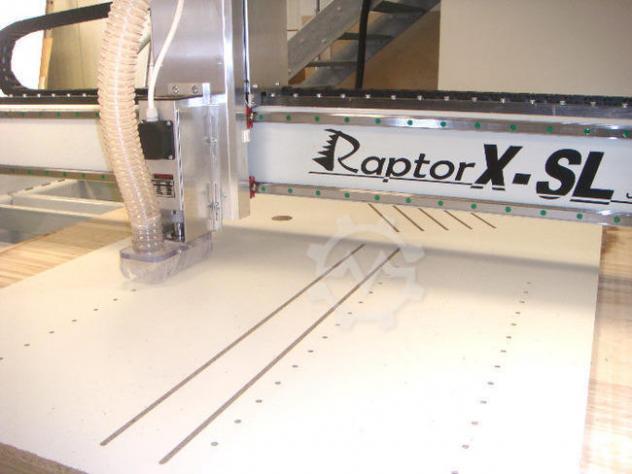

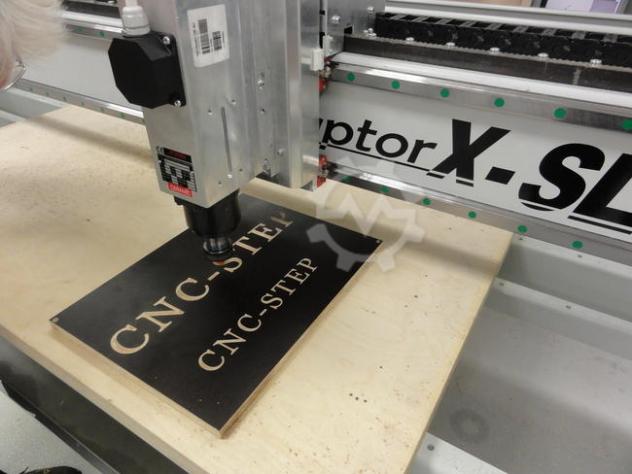

Überblick über die Vorteile
des RaptorX-SL:
(Achtung! Die Bilder
zeigen sowohl große als auch kleinere Maschinentypen)
1.Stahlkonstruktion von extrem hoher
Torturstabilität von hauptsächlich heiß geformten Stahlprofilen mit
einer Plattendicke bis 6,3mm !
2.Höchste Stabilität: Bei
einer Brückenlast von 100kg in der Mitte der Y-Achse die Brücke
einer 2m breiten RaptorX-Fräsmaschine (Verfahrweg Y 2010mm) das ist
nur zwei Hundertstel mm ! Daher können auch Spindeln bis ca. 70kg
oder andere schwere Werkzeuge oder Werkzeugköpfe ohne
Genauigkeitsverlust des Systems eingesetzt werden !
3.Variabler Arbeitsbereich durch verstellbare Tischstützen
(optional, Stückpreis 195 Euro, Stütze bis ca. 200 kg pro
Federbein). Abstand unter Brücke 150mm, 300mm oder 400mm
wässbar.
4.Das Gerüst ist nach unten hin offen, was das
Arbeiten mit hohen Werkstücken (Schaltschränke, Tür- und
Fensterrahmen, große dreidimensionale Teile) ermöglicht.
5.Neues Antriebskonzept mit Planetengetriebe. Dies ermöglicht
Verfahrgeschwindigkeiten von bis zu 40 Metern (X + Y-Achse) pro Minute
(in Kombination mit Mach3, Win PCNC Profi und USB).
6.Hohe
Geschwindigkeit bei maximaler Leistung: dreidimensionale Antriebe mit
Mach3-Software bis ca. 10 Meter pro Minute (ca. 170 mm pro Sekunde),
je nach Konturform. Damit erreicht der RaptorX-SL fast die Leistung
einer sonst deutlich teureren Servo-CNC-Fräsmaschine !
7.Unschlagbares Preis-Leistungs-Verhältnis! Überzeugen Sie sich
selbst! Demonstrationen täglich nach Absprache!
Schluss endet ein Ende fadenscheiniger Stahlmaschinen
aus kaltgezogenen, Papierdünne quadratische Schläuche, die beim
Zusammenschweißen anfällig für Verzerrungen sind.
Hergestellt aus hochwertigem
wärmebehandeltem Stahl, der Rahmenkonstruktion und 9,4 Amp Brushless
Antriebsmotoren, die über 900 Ncm Haltemoment erzeugen, bieten sehr
zuverlässige und stabile Plattformen, die in ihrem
Preis-Leistungs-Verhältnis unschlagbar sind.
Traverse-Geschwindigkeiten von bis
zu 40 Metern pro Minute erreicht werden kann. Dies zeigt die hohe
Qualität und Leistungsfähigkeit unserer Maschinen.
Bei uns erwerben Sie
sorgfältig durchdachte Technik mit der notwendigen Motorsteuerung
sowie hochwertige Software im Paketpreis.
Customized Maschinen mit doppelter
Z-Achse etc. kann bis zu einer Fahrgröße von 17.500 x 3010mm
Customized Maschinen mit doppelter
Z-Achse etc. für weniger als 99 000 Euro bis zu einer Fahrgröße von
10.000 x 3010mm.
Anwendungen
mit Videos, Fotos und Berichten der RaptorX-3D-CNC Fräsmaschine.
