| Beschreibung: |

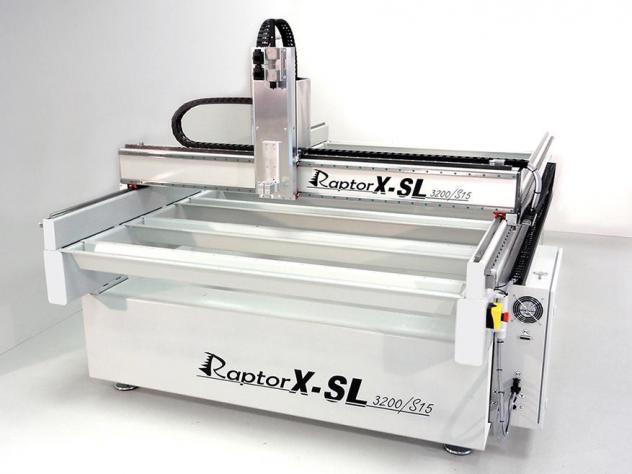

STEIN Fräsmaschine CNC
CNC-STEP
RaptorX-SL2200/S15
Neumaschine
Die Anwendungsvielfalt einer RaptorX-SL CNC Fraesmaschine ist durch
die in der Hoehe verstellbaren Arbeitsflaeche ( Durchlasshoehe unter
Bruecke variabel : 150mm, 300mm oder 400mm ) und der Verfahrhoehe von
300mm in der Z-Achse ( ohne Aufpreis ) extrem gross.
Sondergroessen bis zu 17.500 mm ( an einem
Stueck ) x 3000 mm x 600 mm sind realisierbar ! Bei Interesse bitte
anfragen !
So sind
Sie in der Lage Plattenmaterialien mit groesster Stabilitaet der
Z-Achse genauso exakt zu bearbeiten wie 200mm hohe 3D-Koerper.
Nutzen Sie die Anlage als Plasmaschneideanlage oder
Wasserstrahlschneideanlage, entsprechende Erweiterungen sind
lieferbar.
Im mittleren
Bereich der Maschine ( zwischen den Fussrohren ) koennen Sie sogar
Teile bis zu einer Hoehe von 850mm bearbeiten ( Strahlschraenke etc. )
oder 3D Koerper bis etwa 400mm Hoehe ( bei 400mm langem Fraeser ),
wobei das durch den meist angewandten Schichtaufbau bei grossen
Volumenkoerpern im 3D-Formenbau eher unueblich ist.
Unser neues Konzept, mit einem unsichtbaren
Motor fuer die X-Achse zu arbeiten, wird durch die so erzielte hohe
Performance der gesamten Maschine sicherlich nicht lange auf Nachahmer
in der Branche warten muessen.
Einen kleinen Vorgeschmack zur Performance /
Geschwindigkeit erhalten Sie mit diesem Video. Etliche weitere Video
mit Bearbeitungsbeispielen in Marmor, Holz, Styropor, Aluminium etc.
finden Sie hier.
------------------------------------------------------------------
--------------
Die Vorteile der RaptorX-SL in der Uebersicht:

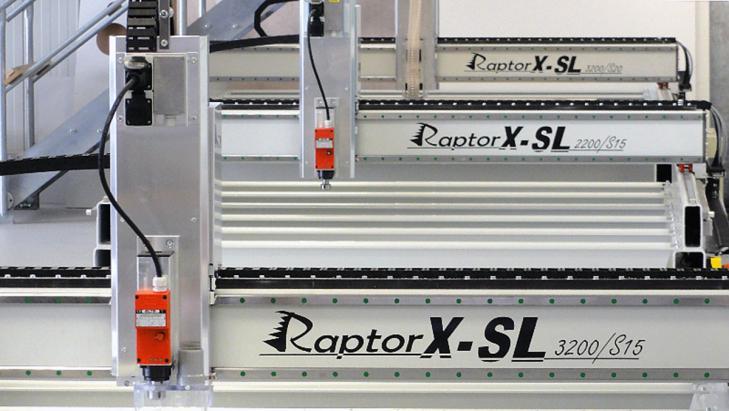

( Achtung
! Die Bilder zeigen teilweise grosse als auch kleinere Maschinentypen
)
ââ,¬Â¢Verzugsarme
Stahlkonstruktion aus hauptsaechlich warmverformten Stahlprofilen mit
bis zu 6,3mm Blechstaerke
ââ,¬Â¢Hoechste Stabilitaet:
Bei einer Brueckenbelastung von 100 Kg in der Mitte der Y-Achse biegt
sich die Bruecke bei einer breiten /20-RaptorX-Fraesmaschine (
Verfahrweg Y 2010mm ) um 0,02mm, also lediglich zwei Hundertstel mm
durch ! Dadurch sind auch bis zu ca. 70kg schwere Spindeln oder
andere massive Werkzeuge bzw. Werkzeugkoepfe ohne Genauigkeitsverlust
der Anlage einsetzbar
ââ,¬Â¢Variable Arbeitsflaeche
durch verstellbare Tischauflageverstrebungen ( optional, Stueckpreis
195 Euro, belastbar bis ca. 200 Kg pro Strebe ). Durchfahrthoehe unter
Bruecke 150mm, 300mm oder 400mm waehlbar.
ââ,¬Â¢Nach
unten offene Rahmenkonstruktion fuer Arbeiten an hohen Werkstuecken (
Schaltschraenke, Tuer und Fensterrahmen, hohe 3D-Teile ).
ââ,¬Â¢Neues Antriebskonzept mit Planetengetrieben. Dadurch
sind Verfahrgeschwindigkeiten bis zu 40 Metern ( X + Y - Achse ) pro
Minute moeglich ( In Verbindung mit Mach3, WIn PCNC Profi und USB).
ââ,¬Â¢Hohe Geschwindigkeiten bei maximaler
Performance: 3D Fahrten mit der Software Mach3 mit bis zu ca. 10
Metern pro Minute ( ca. 170mm pro Sekunde ) fahrbar ( in Abhaengigkeit
zur Konturform ). Somit besitzt die RaptorX-SL beinahe die Performance
einer sonst weitaus teureren Servo-CNC-Fraesmaschine !
ââ,¬Â¢Unschlagbares Preis-Leistungsverhaeltnis Vergleichen
Sie selbst ! Vorfuehrungen taeglich nach Absprache.
Schluss mit labbrigen, verzugsanfaelligen
Schweisskonstruktionen aus duennen, kaltgezogenen 60er Vierkantrohren
!
Bei uns erwerben Sie sorgfaeltig durchdachte
Technik inklusive der notwendigen Motorsteuerung sowie
hochqualitativer Software im Paketpreis !
Die Maschinen werden als Standard von uns vorerst in 6
verschiedenen Groessen von 1200 x 1510 x 300mm bis zu einer Groesse
von 3200 x 2010 x 600mm Verfahrweg lieferbar sein.
Sondermaschinen mit doppelter Z-Achse etc.
sind bis zu 17.500 x 3.010 mm Verfahrweg realisierbar
Hier geht es zu den Anwendungen mit Videos,
Fotos und Berichten von der RaptorX-3D-CNC-Fraesmaschine.
Der feine
Unterschied:

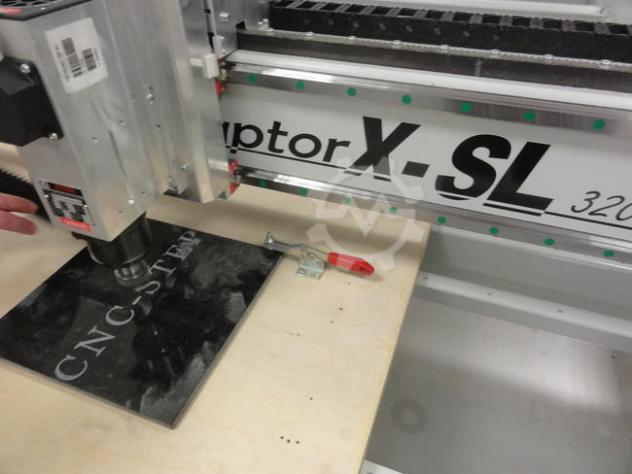

Der
Verfahrweg der Z Achse bis zur Materialoberflaeche ist durch den in
der Hoehe verstellbaren Tisch bei der Plattenbearbeitung so klein wie
moeglich zu waehlen, um eine hoechstmoegliche Stabilitaet zu erzielen

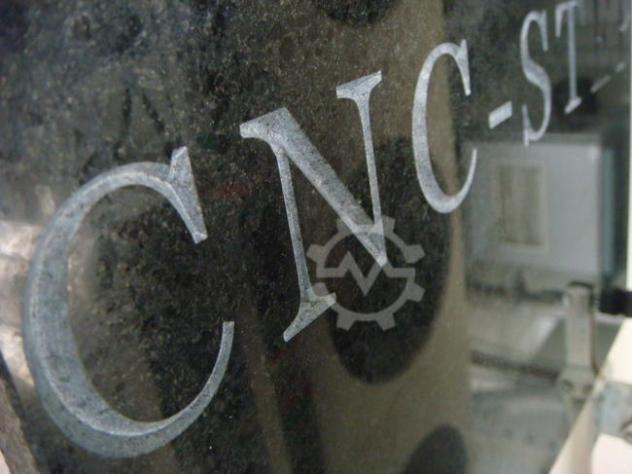

und so auch Granit, Marmor oder Aluminium bearbeiten zu koennen.
Technische Daten:
RaptorX-SL2200/S15
Aufspannflaeche
X -2500 x Y-1700
mm
Verfahrweg X
2200 mm
Verfahrweg Y
1510 mm
Verfahrweg
Z
300 mm Standart, optional mit 600 mm lieferbar
Durchlasshoehe Z
( Unterkante Bruecke
und Fraeseraufnahme an der Spindel bis Oberkante
Tischauflageverstrebungen )
Variabel : 150 mm / 300 mm /
400 mm / je nach Befestigung der Tischauflageverstrebungen ( optional,
Stueckpreis 195 Euro ).
Bei
Rohmaterialbefestigung auf dem Boden bis zu 850mm ( Achtung !
Eingeschraenkter X-Verfahrweg )
Positionierungsgeschwindigkeit X+Y / Z
40.000 mm/min
max. ( in Verb. mit WIN PCNC USB )
Arbeitsgeschwindigkeit
20.000 mm/min max. / 3D-Fahrten
bis zu etwa 10.000 mm/min. ( In Abhaengigkeit zur Konturform,
Verwendung von Software Mach3 )
Schrittweite X
0,0213 mm
Schrittweite Y + Z
0,0113 mm
Umkehrspiel
Maximal zwischen
ca. +/- 10 bis 35Ã,µm ( also mximal 7 Hundertstel mm )
Wiederholgenauigkeit
ca. 20-30Ã,µm
Positionierfehler
kalibrierbar
Antrieb X / Y / Z
Schrittmotor 9,4 Ampere / 930 Ncm
Haltemoment
Getriebeart X / Y / Z
Spielarme Praezisions-Planetengetriebe mit 11000 Ncm
Abtriebsmoment
Linearfuehrung X / Y / Z
Hiwin 20mm / vorgespannt mit je 4 Wagen auf jeder Achse.
Referenzschalter / Endschalter
3 x kontaktlos auf
allen Achsen ein End.- Referenzschalter
Arbeitsbereichsueberwachung / Kollision
durch Software /
Kollisionsueberwachung bei Verwendung von Software Mach3
Steuerung 3-Kanal
3 x 10 Ampere gedrosselt /
Microschritt 1/10`tel-Step / Relais Spindel/Kuehlung
4-Kanal ââ,¬âEURoe Steuerung fuer
Drehachsbetrieb oder Tangentialmesser etc. optional / auch spaeter
nachruestbar
Stromversorgung Steuerung
3-Kanal
380 Volt / 50 Hz
Fraesaufnahme
43 mm Eurohals oder Adapter fuer HF
Spindeln bis zu 2,5 kW
Software Ansteuerung
inklusive
WIN PCNC USB oder wahlweise Mach3
Software CAD/CAM inklusive
ConstruCAM-3D
| Eine CE-konforme Inbetriebnahme unserer CNC
Maschinen erfordert den Anbau der Schutzeinhausung und des
Absaugstutzens. |
