Wichtige und herausragende Konstruktionsmerkmale der RaptorX-SL mit
Stahlunterkonstruktion /
RaptorX-SL2200/S20
Die Anwendungsvielfalt einer RaptorX-SL CNC
Fraesmaschine ist durch die in der Hoehe verstellbaren Arbeitsflaeche
( Durchlasshoehe unter Bruecke variabel : 150mm, 300mm oder 400mm )
und der Verfahrhoehe von 300mm in der Z-Achse ( ohne Aufpreis ) extrem
gross.
Sondergroessen bis zu 17.500 mm (
an einem Stueck ) x 3000 mm x 600 mm sind realisierbar ! Bei Interesse
bitte anfragen !
So sind Sie in der Lage
Plattenmaterialien mit groesster Stabilitaet der Z-Achse genauso exakt
zu bearbeiten wie 200mm hohe 3D-Koerper.

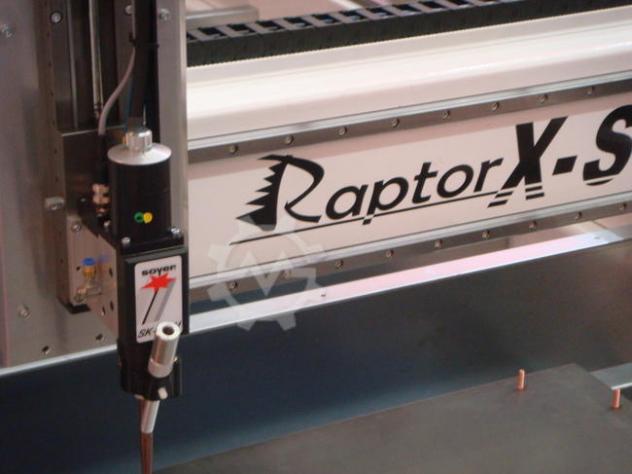

Nutzen Sie
die Anlage als Plasmaschneideanlage oder Wasserstrahlschneideanlage,
entsprechende Erweiterungen sind lieferbar.
Im
mittleren Bereich der Maschine ( zwischen den Fussrohren ) koennen Sie
sogar Teile bis zu einer Hoehe von 850mm bearbeiten ( Strahlschraenke
etc. ) oder 3D Koerper bis etwa 400mm Hoehe ( bei 400mm langem Fraeser
), wobei das durch den meist angewandten Schichtaufbau bei grossen
Volumenkoerpern im 3D-Formenbau eher unueblich ist.
Unser neues Konzept, mit einem unsichtbaren Motor fuer die X-Achse
zu arbeiten, wird durch die so erzielte hohe Performance der gesamten
Maschine sicherlich nicht lange auf Nachahmer in der Branche warten
muessen.
Einen kleinen Vorgeschmack zur Performance
/ Geschwindigkeit erhalten Sie mit diesem Video. Etliche weitere Video
mit Bearbeitungsbeispielen in Marmor, Holz, Styropor, Aluminium etc.
finden Sie hier.
------------------------------------------------------------------
--------------

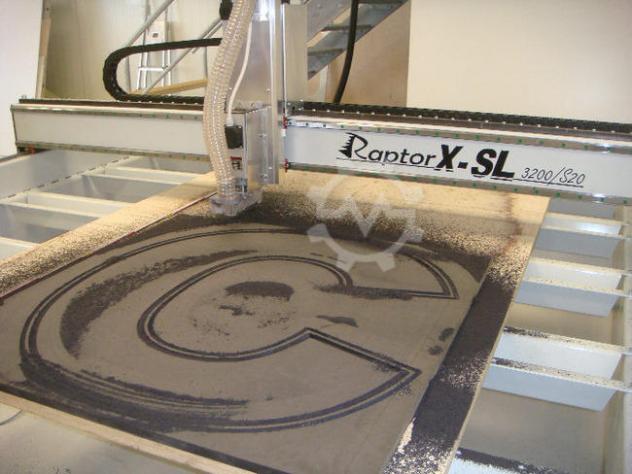

Die Vorteile der
RaptorX-SL in der Uebersicht:

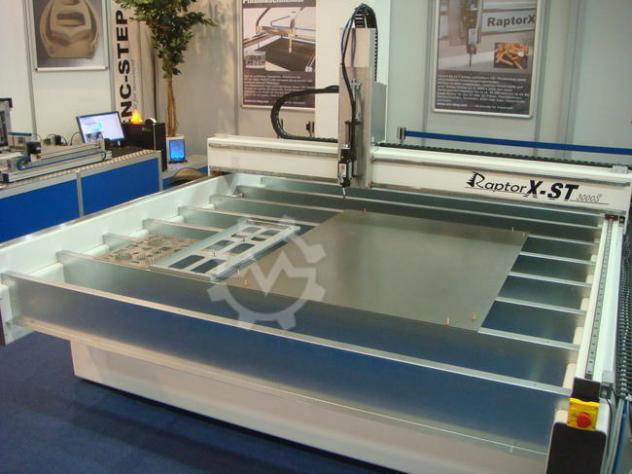

( Achtung ! Die Bilder zeigen
teilweise grosse als auch kleinere Maschinentypen )
oVerzugsarme Stahlkonstruktion aus hauptsaechlich
warmverformten Stahlprofilen mit bis zu 6,3mm Blechstaerke
oHoechste Stabilitaet: Bei einer Brueckenbelastung von 100 Kg in
der Mitte der Y-Achse biegt sich die Bruecke bei einer breiten
/20-RaptorX-Fraesmaschine ( Verfahrweg Y 2010mm ) um 0,02mm, also
lediglich zwei Hundertstel mm durch ! Dadurch sind auch bis zu ca.
70kg schwere Spindeln oder andere massive Werkzeuge bzw.
Werkzeugkoepfe ohne Genauigkeitsverlust der Anlage einsetzbar
oVariable Arbeitsflaeche durch verstellbare
Tischauflageverstrebungen ( optional, Stueckpreis 195 Euro, belastbar
bis ca. 200 Kg pro Strebe ). Durchfahrthoehe unter Bruecke 150mm,
300mm oder 400mm waehlbar.
oNach unten offene
Rahmenkonstruktion fuer Arbeiten an hohen Werkstuecken (
Schaltschraenke, Tuer und Fensterrahmen, hohe 3D-Teile ).
oNeues Antriebskonzept mit Planetengetrieben. Dadurch sind
Verfahrgeschwindigkeiten bis zu 40 Metern ( X + Y - Achse ) pro Minute
moeglich ( In Verbindung mit Mach3, WIn PCNC Profi und USB).
oHohe Geschwindigkeiten bei maximaler Performance: 3D Fahrten mit
der Software Mach3 mit bis zu ca. 10 Metern pro Minute ( ca. 170mm pro
Sekunde ) fahrbar ( in Abhaengigkeit zur Konturform ). Somit besitzt
die RaptorX-SL beinahe die Performance einer sonst weitaus teureren
Servo-CNC-Fraesmaschine !
oUnschlagbares
Preis-Leistungsverhaeltnis Vergleichen Sie selbst ! Vorfuehrungen
taeglich nach Absprache.
Schluss mit
labbrigen, verzugsanfaelligen Schweisskonstruktionen aus duennen,
kaltgezogenen 60er Vierkantrohren !
Bei uns
erwerben Sie sorgfaeltig durchdachte Technik inklusive der notwendigen
Motorsteuerung sowie hochqualitativer Software im Paketpreis !
Die Maschinen werden als Standard von uns vorerst in 6
verschiedenen Groessen von 1200 x 1510 x 300mm bis zu einer Groesse
von 3200 x 2010 x 600mm Verfahrweg lieferbar sein.
Sondermaschinen mit doppelter Z-Achse etc. sind bis zu 17.500 x
3.010 mm Verfahrweg realisierbar
Hier geht es zu
den Anwendungen mit Videos, Fotos und Berichten von der
RaptorX-3D-CNC-Fraesmaschine.

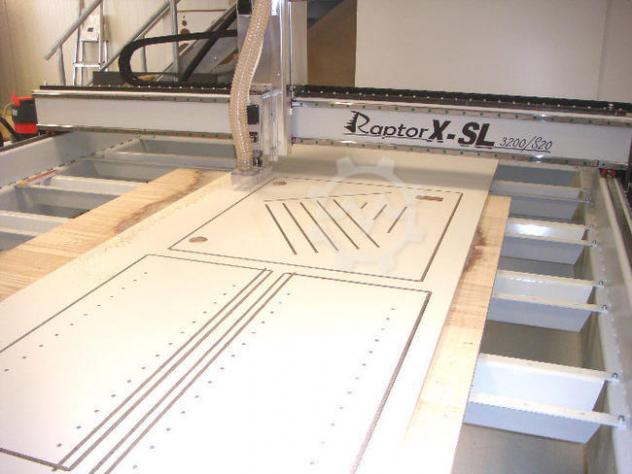

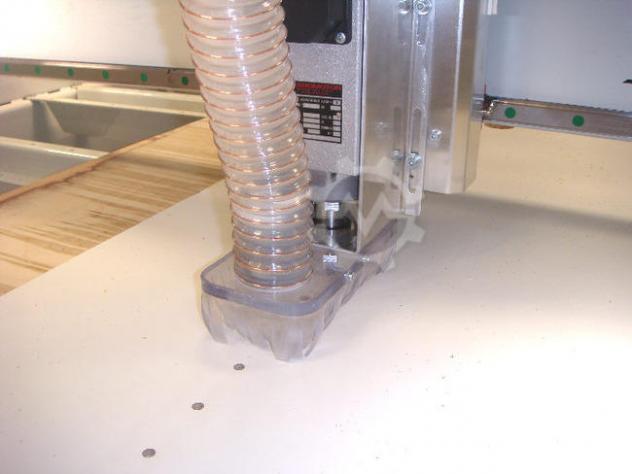

Der feine Unterschied:
Der Verfahrweg der Z
Achse bis zur Materialoberflaeche ist durch den in der Hoehe
verstellbaren Tisch bei der Plattenbearbeitung so klein wie moeglich
zu waehlen, um eine hoechstmoegliche Stabilitaet zu erzielen und so
auch Granit, Marmor oder Aluminium bearbeiten zu koennen.
Technische Daten:
RaptorX-SL2200/S20
Aufspannflaeche
X -2500 x Y-2200 mm
Verfahrweg X
2200 mm
Verfahrweg
Y
2010 mm
Verfahrweg Z
300 mm
Standart, optional mit 600 mm lieferbar
Durchlasshoehe Z
( Unterkante Bruecke und
Fraeseraufnahme an der Spindel bis Oberkante Tischauflageverstrebungen
)
Variabel : 150 mm / 300 mm / 400 mm / je nach Befestigung
der Tischauflageverstrebungen ( optional, Stueckpreis 195 Euro ).
Bei Rohmaterialbefestigung
auf dem Boden bis zu 850mm ( Achtung ! Eingeschraenkter X-Verfahrweg
)
Positionierungsgeschwindigkeit X+Y / Z
40.000 mm/min max. ( in Verb. mit WIN PCNC USB )
Arbeitsgeschwindigkeit
20.000 mm/min max. / 3D-Fahrten
bis zu etwa 10.000 mm/min. ( In Abhaengigkeit zur Konturform,
Verwendung von Software Mach3 )
Schrittweite X
0,0213 mm
Schrittweite Y + Z
0,0113 mm
Umkehrspiel
Maximal zwischen
ca. +/- 10 bis 35µm ( also mximal 7 Hundertstel mm )
Wiederholgenauigkeit
ca. 20-30µm
Eine CE-konforme Inbetriebnahme unserer CNC
Maschinen erfordert den Anbau der Schutzeinhausung und des
Absaugstutzens. |
