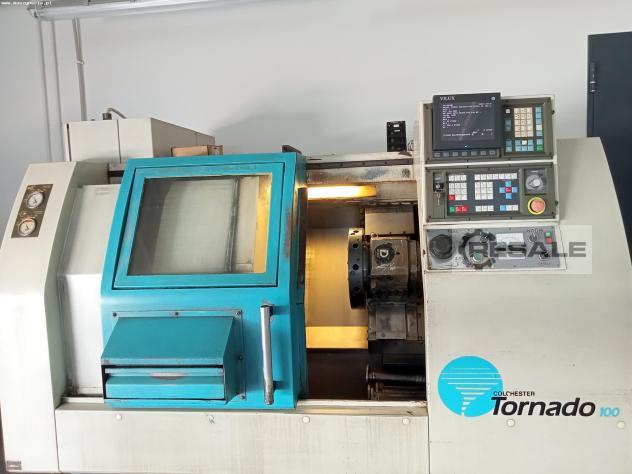

CNC Drehzentren COLCHESTER TORNADO 100

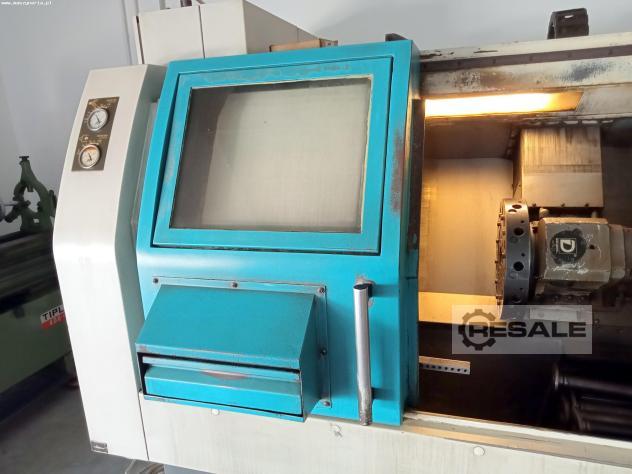

CNC Drehzentrum COLCHESTER TORNADO 100 wurde 1995 in England gebaut und wird für die Präzisionsbearbeitung von Werkstücken mit einem maximalen Durchmesser von 420 mm eingesetzt. Die Maschine verfügt über einen großen, voll beleuchteten Arbeitsraum mit einem 12-fachen Revolver und einer extrem leistungsstarken Spindel. Das um 60° geneigte Bett sorgt für eine bemerkenswerte Prozessstabilität, selbst bei den größten Herausforderungen. Ergänzt wird dies durch die intuitive CNC-Steuerung, mit der alle Bearbeitungsprogramme in wenigen Schritten erstellt werden. Die CNC Drehmaschine TORNADO 100 wiegt 2400 kg.

Technische Daten der Metalldrehmaschine COLCHESTER TORNADO 100
- CNC-Steuerung

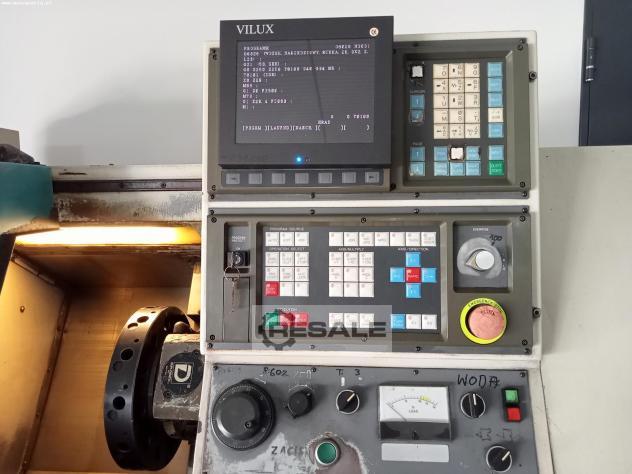

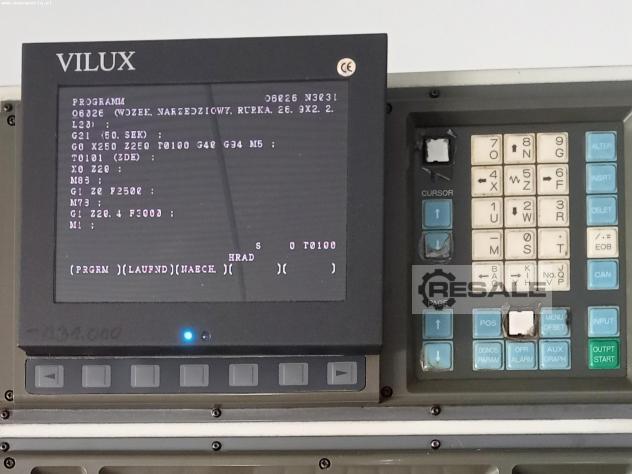

- HMI-Panel: VILUX
- Vorschub in der X/Z-Achse: 180/350 mm
- Eilgang in der X/Z-Achse: 10/15 m/min
- Drehdurchmesser über Bett: 420 mm
- Drehdurchmesser über Schlitten: 297 mm
- Maximaler Drehdurchmesser: 186 mm
- Maximale Drehlänge: 350 mm
- maximale Spindeldrehzahl: 6000 U/min
- Spindelleistung (Dauerbetrieb / für 30 min): 5,5/7,5 kW
- Spindeldurchlass: 42 mm
- Durchmesser der Spindelbohrung: 61 mm
- Innendurchmesser des vorderen Lagers: 90 mm
- Spindelende: A2-5

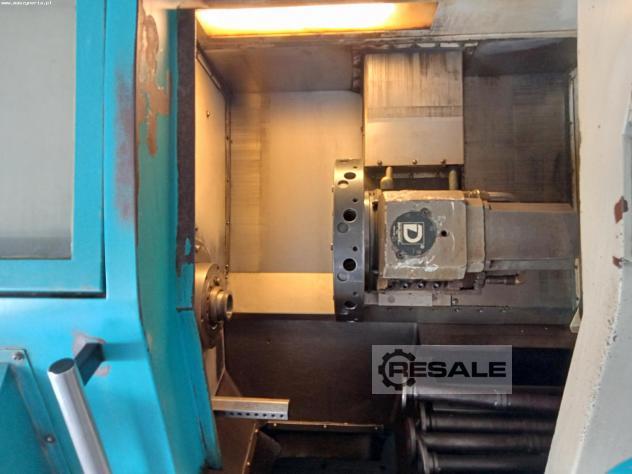

- 12-Positionen-Revolver
- Werkzeugaufnahme: VDI 3425/30
- Querschnitt des Drehmeißels: 20×20 mm
- Maximaler Durchmesser der Bohrstange: 32 mm
- Reitstock
- Durchmesser der Reitstockpinole: 63 mm
- Verlängerung der Reitstockpinole: 125 mm
- Reitstockpinole mit Konus: MK 4
- Spannfutter-Durchmesser: 140 mm
- Abstand zwischen Spindelachse und Boden: 875 mm
- Bettneigung: 60°
- Breite des Querschlittens: 210 mm
- Fassungsvermögen des Kühlmitteltanks: 63 l
- Kühlmitteldurchfluss (bei 3 bar): 45 l/min
- installierte Leistung: 29 kVA
- Spannungsversorgung: 3x 380 V; 50 Hz
- Platzbedarf: 2,98 m2
- Gewicht der Maschine: 2400 kg
