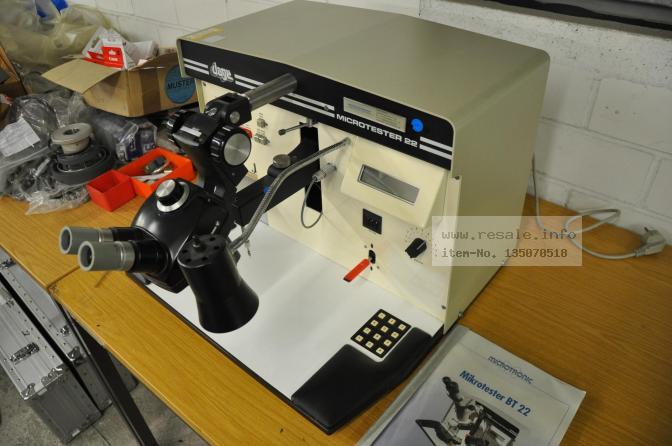

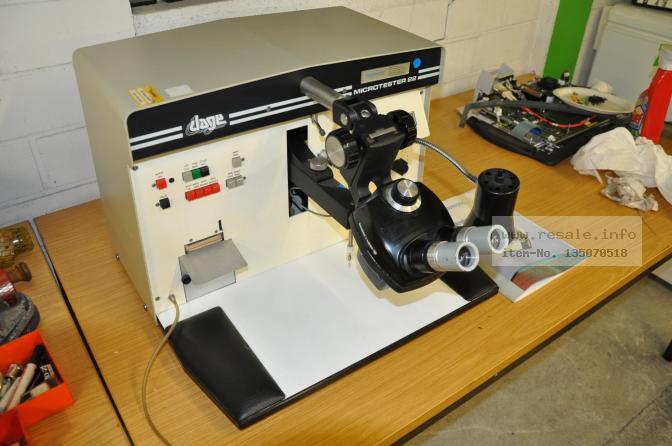

Mikrotaster
Hersteller: Dage
Typ: Microtronic 22
Das Universalgerät für die meist verwendeten Verbindungstechniken in
der Mikroelektronik. In vielen Abstufungen sind leicht zu wechselnde
Meßarme für den Ziehtest (bis max. 10kg). Über Umschalter kann
zwischen zerstörender und nicht zerstörender Prüfung gewählt
werden. Für den nicht zerstörenden Test läßt sich die maximal
aufzubauende Kraft über Daumenradschalter begrenzen. Die
Abzugsgeschwindigkeit ist stufenlos einstellbar bis max. 10mm/s.
Die Meßwerte werden analysiert und durch den externen Drucker
dokumen- tiert. Die Meßwertanzeige erfolgt in Gramm.
Technische Daten
Meßarten: Pul-Tests/Schertest
Testmodes: zerstörend/Nichtzerstörend
Zusatzfunktionen: "Overheight-Test" (Feststellung zu großer
Loophöhen), "Stichtest"(Festigkeitprüfung von "Stich-Bonds")
Testspeicherkapazität: bis zu 9999 Tests
Lastbereich: 0,1 g- 20 kg
Meßbereiche:
0g-5g
0g-50g
0g-200g
0g-500g
0g-5kg
0g-10kg
0g-20kg
Die Einstellung der Lastgrenze innerhalb eine
Meßbereichs wird an einem 3-stelligen
Codierschalter vorgenommen
Höhenpositionen: Innerhalb des zur Verfügung stehenden
Bewegungsbereichs können je nach Testerfordernissen
drei Höhenpositionen programmiert werden.
Weg des Testarms: 62,5 mm(21/2in)
Abzugsgeschwindigkeit: 0,25 mm/s bis 6 mm/s(einstellbar)
Auto Step Back: nach Abschluß eines Tests kann der Meßarm
entweder automatisch oder manuell in die Ausgangsposition
zurückbewegt werden.
absoluter Fehler: maximal+-5% der Maximalbelastbarkeit des Meßarms
Meßprinzip: Federwaage mit Widerstandsmeßbrücke als Wegaufnehmer,
selbstkalibrierend
Haltezeit: Variabel bis 2 Sekunden
Substrahthallterbefestigung: Unterdruck/mechanische Klemmung
Druckprotokol:
Uhrzeit
Losnummer
Testnummer
Testmode
Zusatzangaben(Loophöhenüberschreitung, Stich Test)
Testkraft
Fehlerklassifikation
Extremwerte
Mittelwerte
Standardabweichung
Konfidenzschätzung
Display: Alphanummerische Flüssigkristallanzeige mit 40 Zeichen
Meldungen über das Display: Für jeden Fehlertyp kann eine Zahl
zwischen 0 und 9 eingegeben werden
Versorgung: Spannung: 110/115V AC, 60 Hz, 220/240 V AC, 50 Hz
Abmessungen: HxBxT: 360 x540 x 510 mm
Gewicht: 39 kg
Alle Angaben ohne Gewähr
