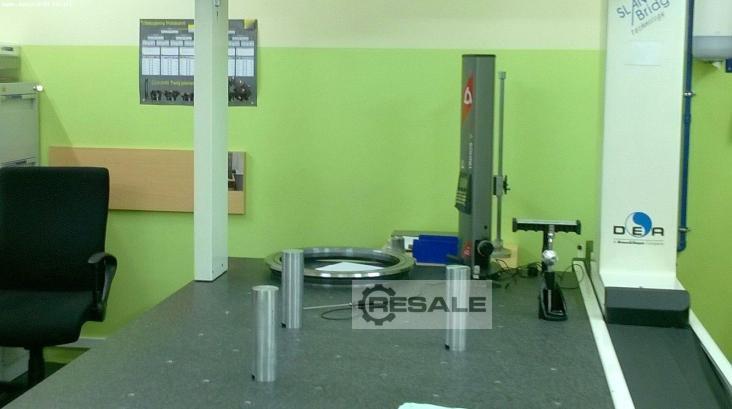

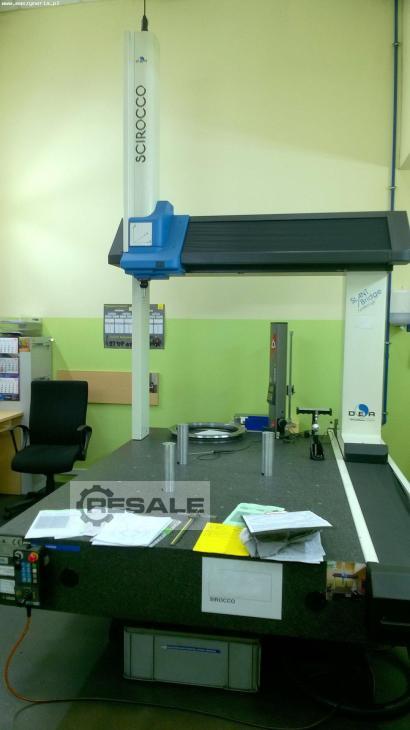

Koordinatenmessgerät DEA SCIROCCO 151310 gebaut 1997 in Italien, für
schnelle und hochgenaue Messungen von Werkstücken mit komplexen
Formen. Die Werkstücke werden berührend oder berührungslos
vermessen und in Form von Punktkoordinaten dargestellt.

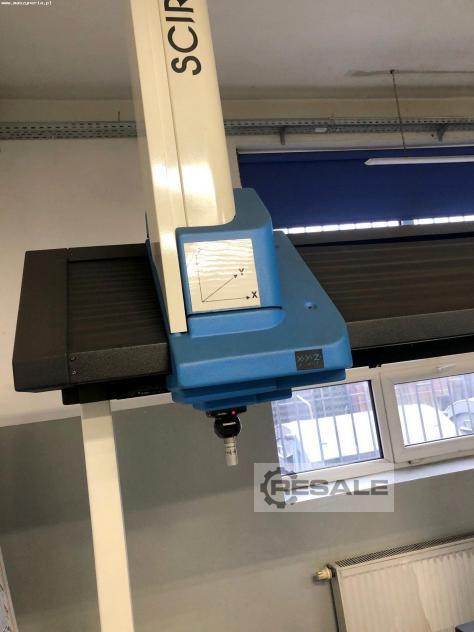

Die Abmessungen des gemessenen Werkstücks werden mit dem Messtaster
RENISHAW TP7M erfasst, der auf dem Teilapparat RENISHAW PH10MQ
installiert ist. Der Messtaster nutzt die
Dehnungsmessstreifen-Technologie, um Granularitätsfehler zu
eliminieren und die höchste Messqualität in den Achsen X, Y und Z
mit Vorschüben von 1500 mm (X-Achse), 1300 mm (Y-Achse) und 1000 mm
(Z-Achse) zu erreichen.
Die Messmaschine wird mit einer breiten Palette von Ausrüstungen
angeboten, darunter ein fortschrittliches PC-DMIS-Paket für Windows,
das detaillierte geometrische Messungen durchführt. Das Gesamtgewicht
der Maschine beträgt 3650 kg.
Technische Daten der Messmaschine DEA SCIROCCO 151310
- Messbereich in der X/Y/Z-Achse: 1500/1300/1000 mm
- maximales Werkstückgewicht: 3500 kg
- Maximal zulässiger Fehler der Längenmessung MPEe: 6 + 6L/1000
µm
- Maximal zulässige Grenze des Wiederholbarkeitsbereichs MPLR0: 2
µm
- maximale Messgeschwindigkeit: 1 m/min
- Messauflösung: 0,5 µm
- Positioniergeschwindigkeit: 40 m/min
- Gesamtabmessungen (L x B x H): 2820 x 1980 x 3480 mm
- Gesamtgewicht der SCIROCCO 151310 Maschine: 3650 kg
Ausstattung der Messmaschine

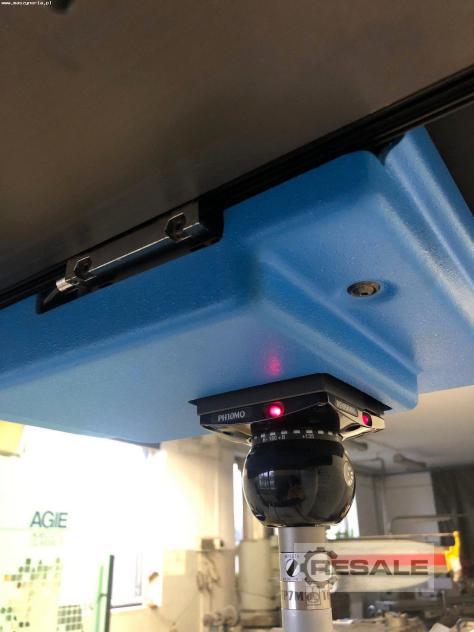

- indexierbarer Kopf: RENISHAW PH10MQ
- Messtaster: RENISHAW TP7M

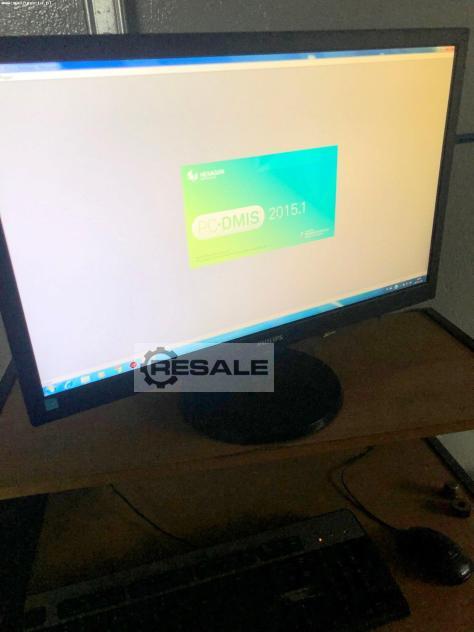

- Messtechnik-Software: PC-DMIS
- Datenübertragungs-Software: TESA DATA-DIRECT
- PC-Rechner
