CNC Werkzeugfräsmaschinen DECKEL FP3A 2820

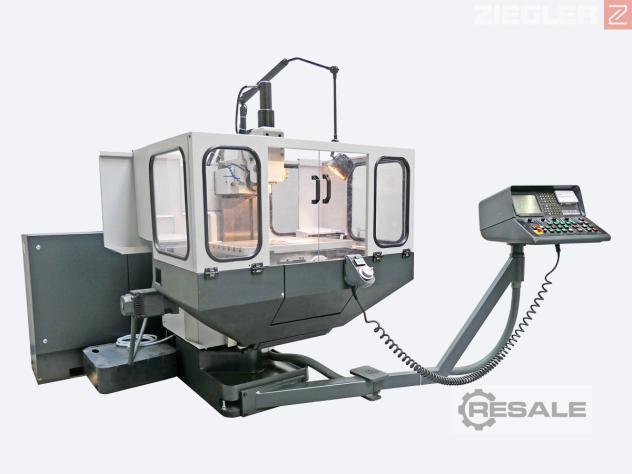

Deckel FP3A 2820 - CNC-Fräsmaschine

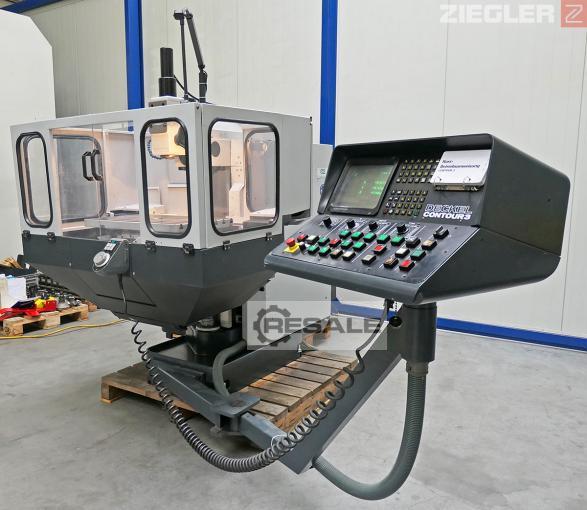

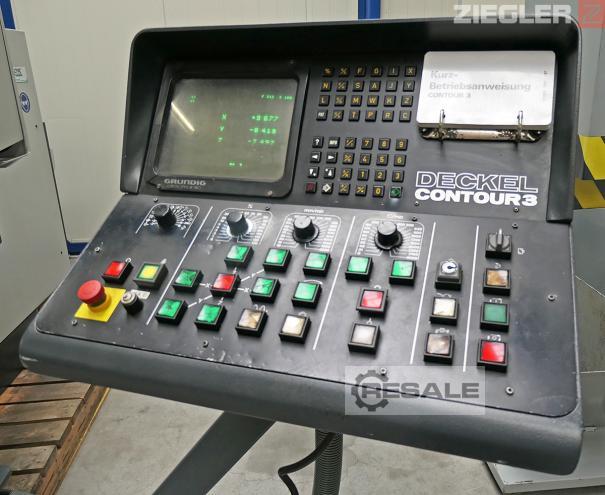

- Deckel Contour 3 CNC-Steuerung

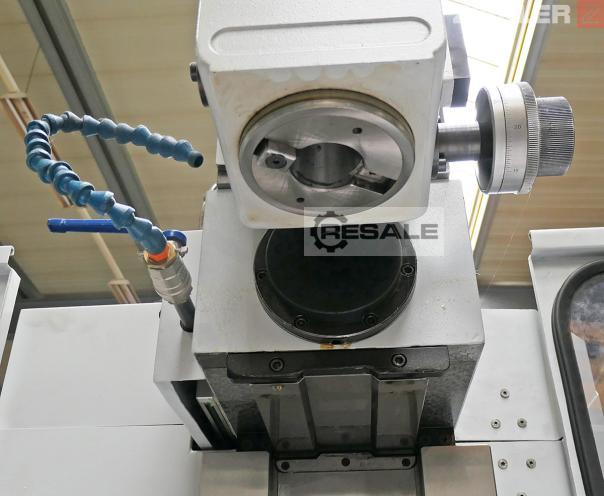

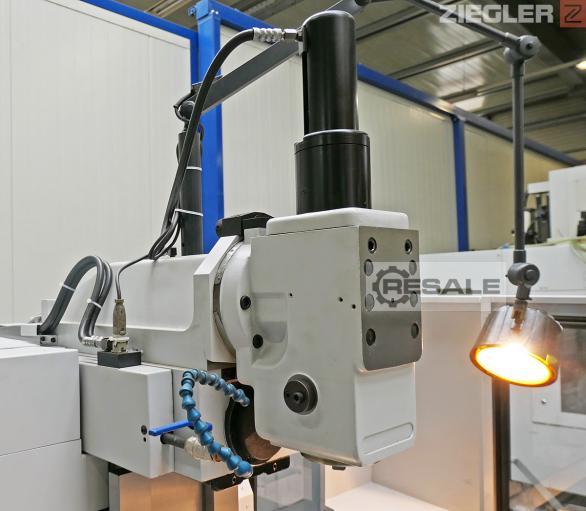

- verschiebbarer Senkrecht-Fräskopf mit ausfahrbarer Spindel
- Gegenlager für lange Fräsdorne
- hydraulischer Werkzeugspanner
- automatisches Drehzahl-Schaltgetriebe
- automatische Klemmungen in X-/Y-/Z-Achsen
- automatische Zentralschmierung
- Kühlmitteleinrichtung
- direkte Wegmessung
- Kollisionschutzkupplung in Z-/Y-Achsen
- Baujahr 1987

Technische Daten

Arbeitsbereich:
- X-Achse (längs): 485 mm
- Y-Achse (quer): 385 mm
- Z-Achse (senkrecht): 380 mm
- Pinolenhub senkrecht: 80 mm
- Senkrecht-Fräskopf auf Spindelbock verschiebbar: 150 mm
Hauptantrieb:
- Motor: polumschaltbarer Drehstrom-Bremsmotor und Schaltgetriebe mit Rechts-/Linkslauf
- Leistung: 3,7 / 4,4 kW
- 18 Arbeitsspindel-Drehzahlen: 50 - 2500 U/min
- Stufensprung: 1,25
- Werkzeugaufnahme: SK40 (M16)
- Werkzeugspanner: hydraulisch
Vorschubantrieb:
- X-Achse: 1 Gleichstrom-Motor
- Y- und Z-Achse: 1 Gleichstrom-Motor
- Alle Achsen: Kugelrollspindeln
- Vorschubgeschwindigkeit programmierbar: 10 - 1000 mm/min
- Eilgang X-/Y-/Z-Achse: 2000 mm/min

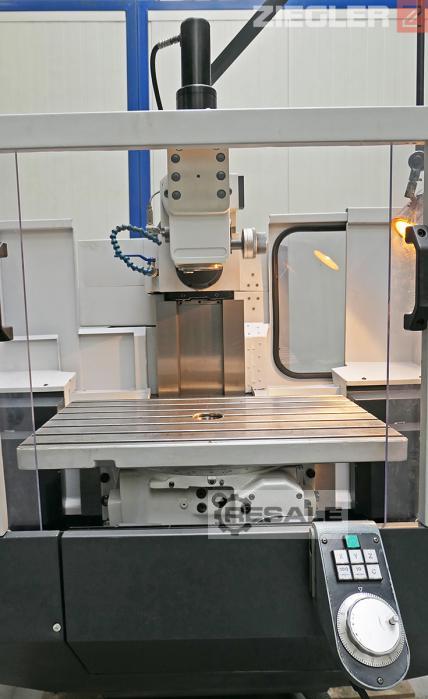

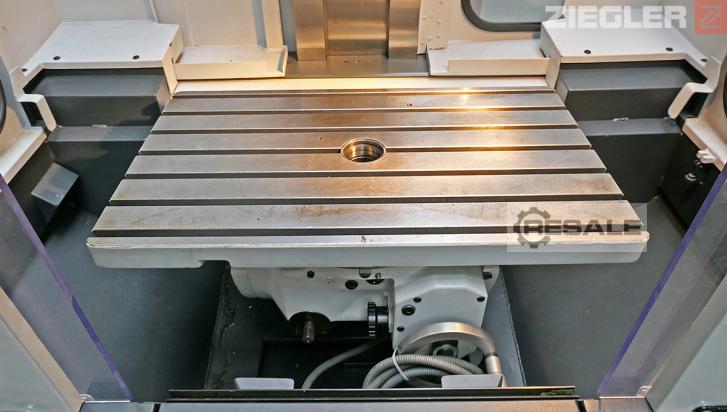

Universaltisch:
- T-Nuten-Anzahl: 7
- T-Nuten-Breite: 14/H7 mm
- T-Nuten-Abstand: 63 mm
- Mittenbohrung Ø/Tiefe: 63H6 / 8
- Abstand Tischmitte bis Anschraubfläche: 260 mm
- Max. Durchgangshöhe (Senkrecht-Frässpindel/Tischfläche): 490 mm
- Zulässige Belastung: 300 kg
- Gewicht: 230 kg
- Drehbereich in waagrechter Lage (Achse C): 360 °
- Kippbereich (Achse A): +450 / -150 °
- Schwenkbereich (Achse B): ± 450 °
- Messbereich bei Digitalanzeige direkt: Auflösung 360000 x 0,001 °
- Untersetzungsverhältnisse: 60:1 / 120:1 / 240:1
Installation:
- Flächenbedarf mit Sicherheitsbereich: ca. 2,3 x 2,5 m
- Betriebsspannung: 400 V / 50 Hz
- Gesamtanschlusswert: 7,5 kW / 9,5 kVA
- Maschinengewicht: ca. 1830 kg
- Bodenbelastung: 3000 kg/m²

Verkäufer Angebot Nr. resale 200078
