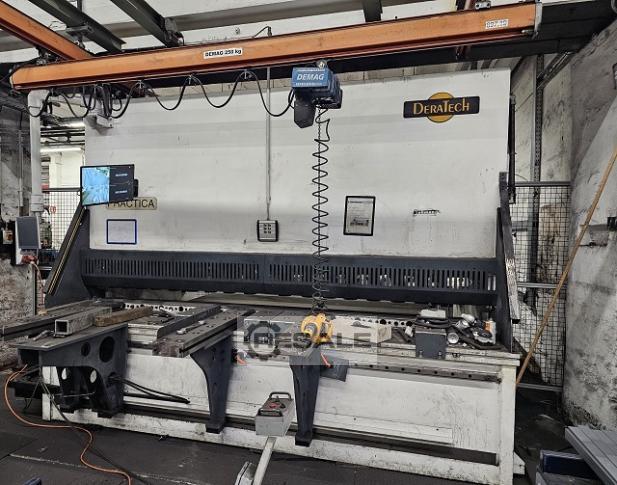

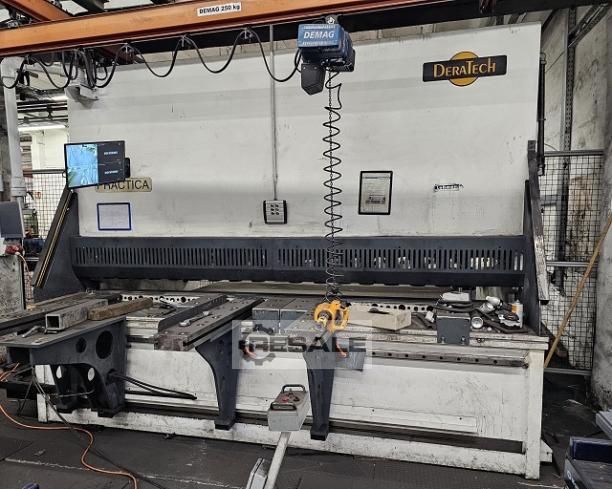

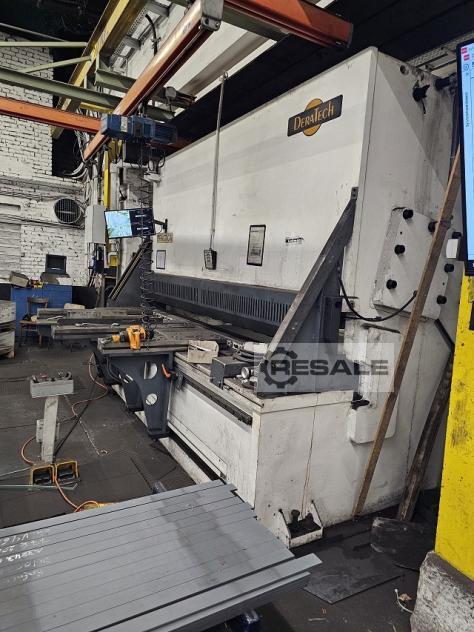

Hydraulische Schwingschnittschere Practica in SONDERAUSFÜHRUNG
Maschine hydraulisch und motorisch speziell ausgelegt auf
Dauerbetrieb
• Kapazität 3200 x 25 mm ( 25 mm Normalstahl Zugfestigkeit Rm = 420
N/mm² )
• Messer hoch vergütet zum schneiden von hochfesten Stählen 3
Teillängen von ca. 1 Meter, Obermesser mit 2 Schneidkanten,
Untermesser mit 4 Schneidkanten.
• CNC-gesteuerte Schnittspalt-Einstellung
• Blechniederhalter mit Öffnung 100 mm zwischen Unterseite
Niederhalter und Untermesser
• Schneidbalken mit Öffnung 100 mm zwischen Obermesser und
Untermesser schon an der linken Seite der Maschine ( bis ca. 240 mm
B9mn0pxrvh
Öffnung an der rechten Seite der Maschine )
OPTIONEN
• Schwer gebauter Auflagearm / Winkelanschlag, manuell verstellbar
in der Breite auf Linearführung, ausgestattet mit automatisch
versenkbarer Winkelanschlag.
o Hub Winkelanschlag ca. 40 mm
o Schwerlast-Kugelrollen, 12 Stück
o Länge ( vom Schnittkante gemessen ) 2000 mm
o T-Nut an beide Seiten zur Aufnahme von Anschlagnocken
• Oelkühler :
• Sonder-Ausführung Hochgeschwindigkeitsschneiden
o Maschinengestell in Sonder-Ausführung ( ca. 30 Tonnen statt 22,5
)
o Anpassungen/Sonder-Hydraulik mit zusätzlicher Hydraulikaggregat mit
separater Motor (30 kW) und Pumpe ( also 90 + 30 = 120 kW
Gesammtleistung
o Separater Oelkühler
o Hubzahl :
13 / Min für Schnittlänge 3200 mm
17 / Min für Schnittlänge 2000 mm
20 / Min für Schnittlänge 1000 mm

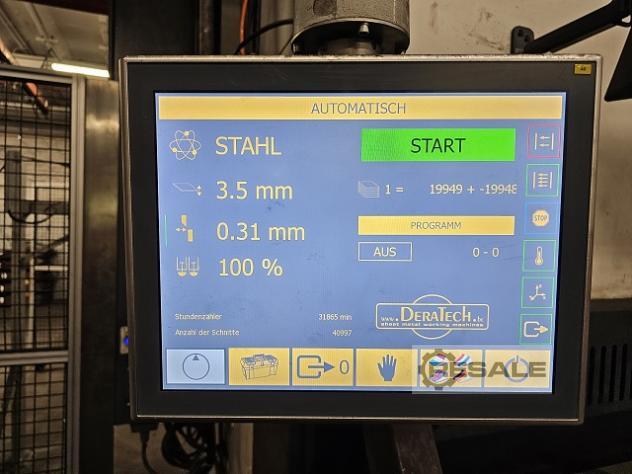

• Steuerung mit Siemens S7-1200, CPU 1215C, zusätzlich 9 digitale
Eingänge und 12 digitale Ausgänge für
Maschinendatenerfassungssystem und Ansteuerung einer autom.
Blechzuführung mit 9 Zoll Touch Screen Bildschirm.
Die Steuerung ermöglicht, sowohl im manuellen oder Roboterbetrieb
:
Daten und Abmessungen
• Schnittwinkel 2,5°
• Hubzahl ca. 10 / Minute
• Abmessungen Maschinenkörper ( LxBxH )ca. 4200 x 2450 x 2500
• Motorleistung 90 kW
• Hydraulikkomponenten ( Hydraulikventile ) : Bosch-Rexroth
• CE
Deutschland
