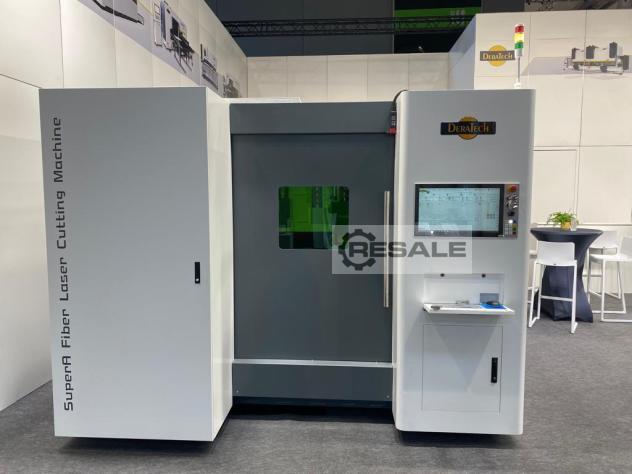

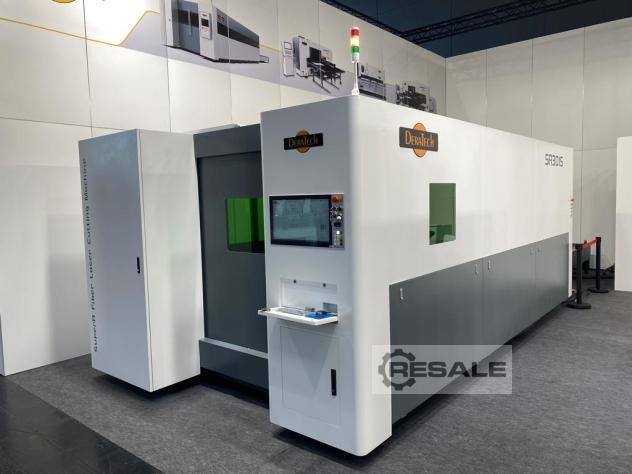

Die SUPERA-3015 A - Laserschneidanlage ist ein Allzweck-Typ mit
Faserlaser. Es bietet hohe Dynamik beim Hochgeschwindigkeits-Schneiden
von dünnen Blechen und dabei haben sie eine Technologie und das
Know-how an Bord um stabile und konstante Teile auch für dickeres
Material zu produzieren, wo die maximale Dicke nur durch die
Ausgangsleistung des Lasers begrenzt ist.
Serienausstattung
Ein SUPERA 3015 hat in Lieferumfang folgende Serienausstattung:
Ein automatischer Wechseltisch für einen fast kontinuierliche
Schneidvorgang
Zwei Schneidtische mit Unterstützung im Raster
Boxen für Schrott und Staubentfernung unter den Arbeitsbereich
der Maschine
KEBA – Lti -Steuerung mit praktisch unbegrenztem
Programmspeicher
Integrierter Laser-Puls-generator

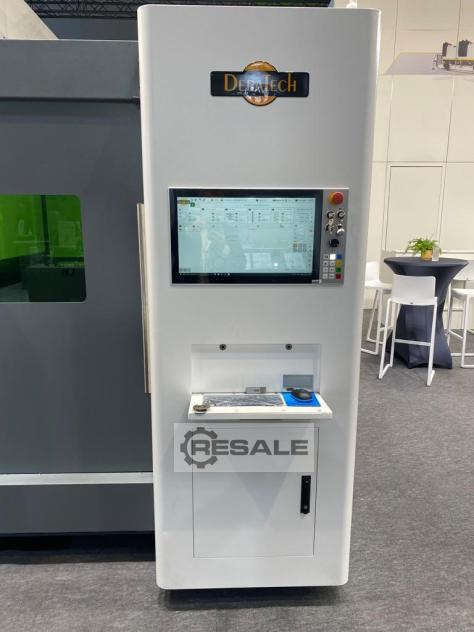

21.5" Touch Screen Operator-Panel mit grafischer
Benutzeroberfläche
Maus und Tastatur

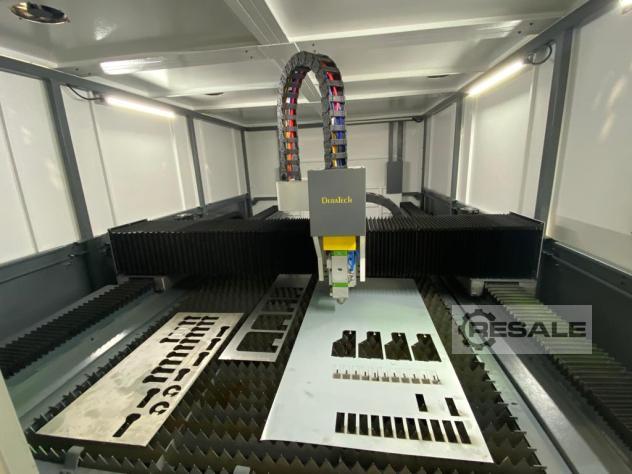

Schneidkopf für Faser Laserquelle
Automatische Auswahl vom Gasventil zur Unterstützung für zwei
verschiedene Gase (O2 und N2)
Servo-Gasventil für präzises Schneiden und Gasdruck am
Schneidkopf
CE zertifizierte Sicherheits-Lichtgitter am Wechseltisch
Automatischer Kabinenbeleuchtung
Schneidautomatisches kopfhöhen Sensor-System mit kapazitiven
Abstandssensor
Zentralschmierung
Transportverpackungen
Kühler für Laser-Quelle passend laut Schneidleistung
Ersatzteile im Lieferumfang enthalten:
Einzelne Düse, 1,5 mm Durchmesser: 5 Stück
Einzelne Düse, 2,0 mm Durchmesser: 5 Stück
Einzelne Düse, 2,5 mm Durchmesser: 5 Stück
Doppel-Düse, 2,0 mm Durchmesser: 5 Stück
Doppel-Düse, 2,5 mm Durchmesser: 5 Stück
Keramikteil für kapazitive Abstandssensor: 2 Stück
Schützende Spiegel: 2 Stück
Filterelement: 2 Stück
Werkzeug : 1 Satz
Technische Daten
Eej8sx2
X Achse Verfahrweg 3050 mm
Y Achse Verfahrweg 1550 mm
Z-Achse-Hub 300 mm
Schneidbereich 3050 x 1550 mm x mm
Maximale Geschwindigkeit X- und Y-Achsen Positionierung 100 m/min
Maximale gleichzeitige X - und Y-Achse Positionierung
Geschwindigkeit
140 m/min
Maximale Beschleunigung X- und Y-Achse 10 m/s2
Maximale gleichzeitige X - und Y-Achsen Beschleunigung >12 m/s2
Maximale Beschleunigung der Z-Achse 15 m/s2
Maximales Gewicht beladung Schneidtisch 1800 kg
Das Gewicht der Maschine (einschließlich Wechseltisch) Ca. 10 ton
Grundmaschine Hauptabmessungen 8,9 x 2,9 x 2,5 m x m x m
Maximaler Druck Sauerstoff Schneidgas 10 Bar
Maximaldruck Stickstoff Schneidgas 25 Bar
Dritte Schneidgas Maximaldruck 25 Bar
Minimale Druckluft Eingangsdruck 8 Bar
Maximale Druckluftverbrauch 5 NL/s
Anschlussleistung der Maschine, ohne Kühlaggregat und ohne
Faserlaserquelle 12 kW
