Einwellenzerkleinerer DIE MAGNETPROFIS WF1500+4000

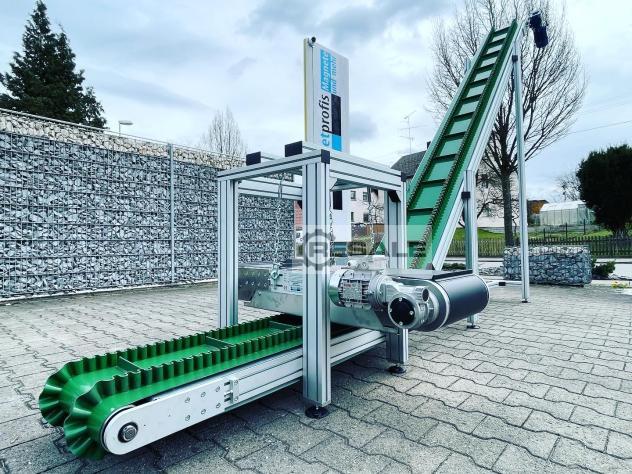

Aluminium- Winkelförderband mit Unterkonstruktion
inkl. Stellfüßen sowie Maschinenfüßen zur Nivilierung von Unebenheiten
waagerechter Bereich: 1.500mm
Steigender Bereich: 4.000mm
Steigungwinkel im Knick 45°
Abwurfhöhe: 3.000mm
Höhe der waagerechten: 200mm
Ausführung:
Aluminium Konstruktionsbauweise
- 2-fach Profil verstärkt 90x45mm
Antriebswalze + Umlenkwalze S235 Stahl verschweißt und bearbeitet
Ø100x420mm ballig überdreht, Welle mit Spannlagern fixiert.
Antrieb: Aufsteckgetriebemotor 0,55KW, Schnelligkeit 0,3m/sec
Anschluss 230/400V, 50Hz Schutzart IP54
Antrieb anschlussfertig bis Motorklemmkasten
(Inbetriebnahme muss durch Elektrofachkraft erfolgen)

PU- Fördergurt DM 10/2 0+005 PU inkl. Wellenkante PU petrol matt
Fördergurtbreite: 400mm
2 Stk. Wellenkanten 50 hoch, 35mm breit, hochfrequenz- verschweißt
28 Stk. T-40 Stollen, ca. 400mm Teilung
Gurtmaterial: 2-lagig besonders querstabil
Im Knickbereich wird der Gurt beidseitig mit jeweils 3 Niederhalter- Rollen geführt.
Der Gurt wird mit einer beidseitigen randfreien Zone von 70mm ausgeführt.
Aufgrund der beidseitigen Wellenkante wird die Nutzbreite des Fördergurts verringert:
Nutzbreite: 200mm, ergibt sich wie folgt:
(Draufsicht) Queranordnung 70+35+190+35+70mm


Zubehör: Aluminium Konstruktion zur Aufhäng des untenstehenden Überbandmagnetabscheiders

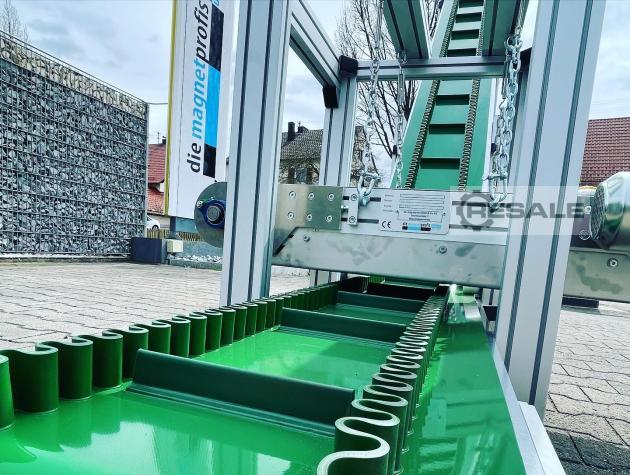

Permanent- Überbandmagnetabscheider
TYP PEM1200
1200 x 550 x 200mm
=
4x Ringschraube zur Aufhängung
Antriebswalze + Umlenkwalze S235 Stahl verschweißt und bearbeitet
Ø150x300mm ballig überdreht, Welle mit Spannlagern fixiert.
Zweiloch Flanschlager UCFL mit Schmiernippel, abgedichteter Lagerkäfig

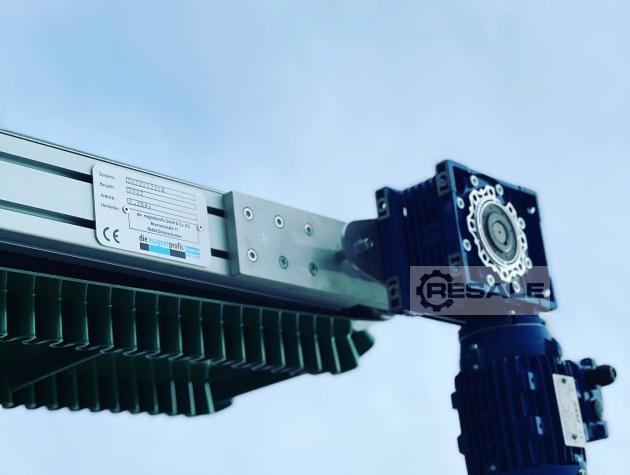

Antrieb: Aufsteckgetriebemotor GEMOTEG 0,18KW, Geschwindigkeit 0,4m/sec
Anschluss 400V, 50Hz Schutzart IP54
Antrieb anschlussfertig bis Motorklemmkasten
(Inbetriebnahme muss durch Elektrofachkraft erfolgen)
PU Transportband endlos GB30 schwarz matt
7 x Stollen T20 hochfrequenzverschweißt
Hochwertige 3-fach Aluminium Konstruktion
2 Stk. Seitenschutzbleche V4A

Magnetabmessungen: 700x230x120mm
Magnetkern in Weicheisen eingefasst, sodass eine
sehr hohe Durchlässigkeit garantiert werden kann.
Unterboden mit Edelstahlplatte und Polschuhen dicht verschlossen und versiegelt.

Verkäufer Angebot Nr. resale 163997594
