CNC Drehzentren DOOSAN PUMA 2600SYB

Drehdurchmesser:780 mm

Drehlänge:760 mm

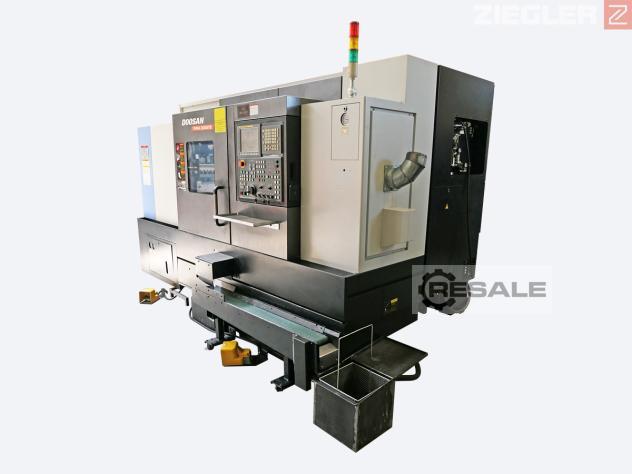

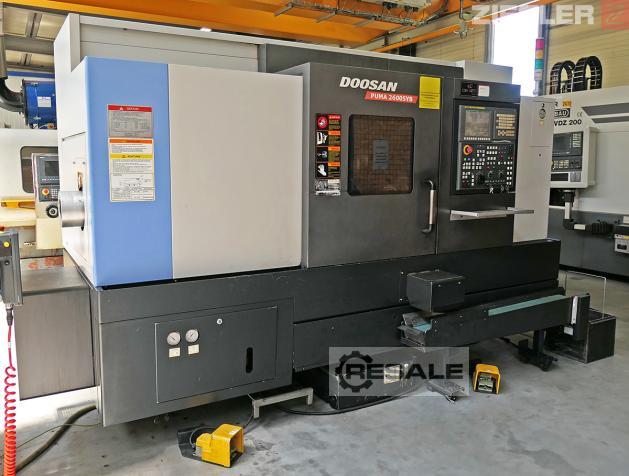

Doosan PUMA 2600SYB - 6-Achs-CNC-Drehzentrum

- Spitzenweite: 760 mm
- Umlauf Ø: 780 mm
- Spindelbohrung: 102 mm

Beschreibung

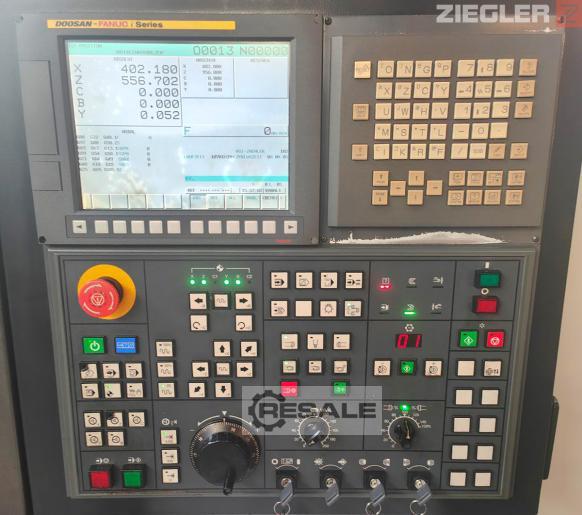

- Doosan-Fanuc CNC-Steuerung
- erweiterte Spindelbohrung 102 mm
- Breuning-Irco ILS RBK 10012 Stangenlader

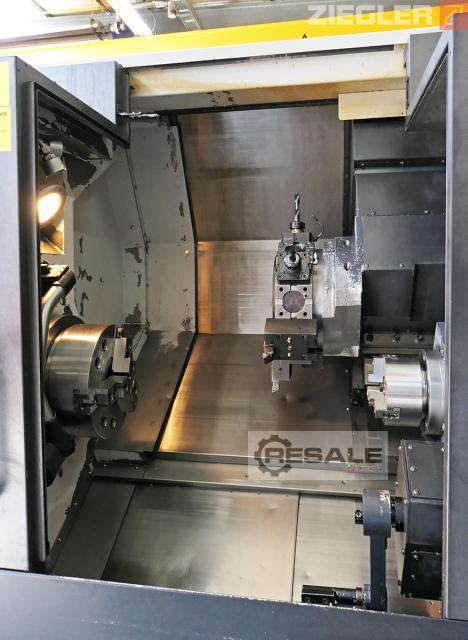

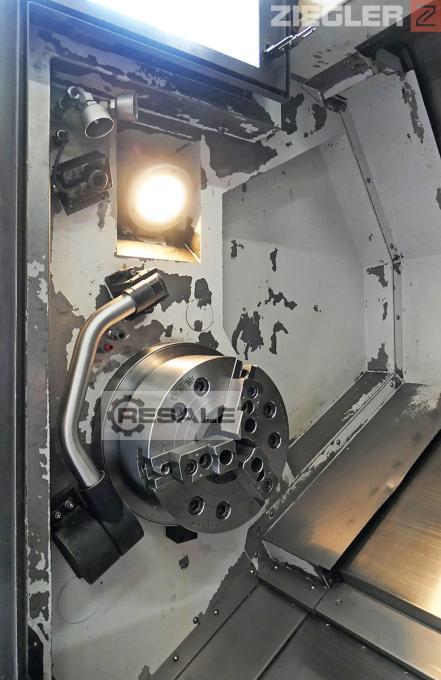

- Samchully MH-212 Ø 315 mm 3-Backen-Futter
- Samchully MH-206 Ø 175 mm 3-Backen-Futter
- Baujahr 2012

Spezifikationen

Kapazität:
- Umlauf-Ø über Bett: 780 mm
- Umlauf-Ø über Schlitten: 630 mm
- Empf. Dreh-Ø: 255 mm
- Max. Dreh-Ø: 376 mm
- Max. Drehlänge: 760 mm
- Stangenladekapazität: 76 mm
Spindel:
- Spindelgeschwindigkeit (integriert): 4000 U/min
- Spindelnase: ASA A2#8
- Spindellager-Ø: 140 mm
- Spindeldurchgang Ø: 102 mm
- Min. Spindelindexierungswinkel (C-Achse): 0,001 °
- Gegenspindel-Geschwindigkeit (integriert): 6000 U/min
- Gegenspindelnase: ASA A2-5
- Gegenspindellager-Ø vorne: 90 mm
- Gegenspindeldurchgang Ø: 62 mm
- Min. Gegenspindelindexierungswinkel (C-Achse): 0,001 °

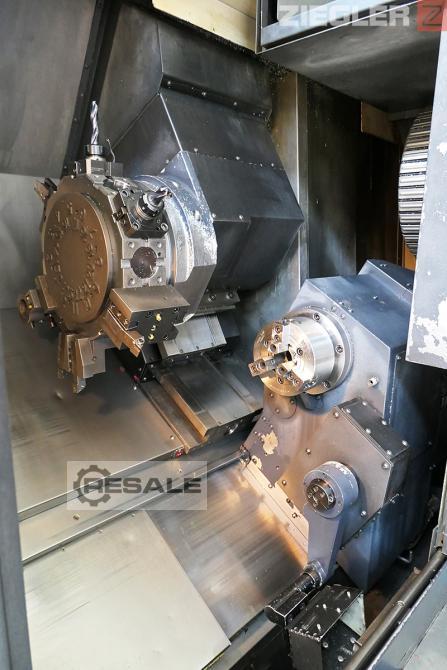

Werkzeugrevolver:
- Anzahl Werkzeugstationen: 12
- Werkzeug-Aussen-Ø: 25 mm
- Bohrstangen-Ø: 50 mm
- Indexierungszeit (1. Schwenkzeit): 0,15 s
- Spindelgeschwindigkeit der angetriebenen Werkzeuge: 5000 U/min
Vorschübe:
- X-Achse: 260 (72+188) mm
- Z-Achse: 830 mm
- Y-Achse: 102 (± 51) mm
- Eilgang X-Achse: 30 m/min
- Eilgang Z-Achse: 30 m/min
- Eilgang Y-Achse: 10 m/min
Motoren:
- Hauptspindelmotor: 22 kW
- Gegenspindelmotor: 7,5 kW
- Spindel für angetriebene Werkzeuge: 5,5 kW
- Vorschubmotoren X-/Z-/Y-Achse): 3,0 / 4,0 / 3,0 kW
- Kühlmittelpumpe: 0,4 kW
Elektrischer Anschluss:
- Stromversorgung: 54,55 kVA
Abmessungen:
- Maschinenmaße BxHxT: 3600 x 2163 x 1863 mm
- Maschinengewicht: 6450 kg

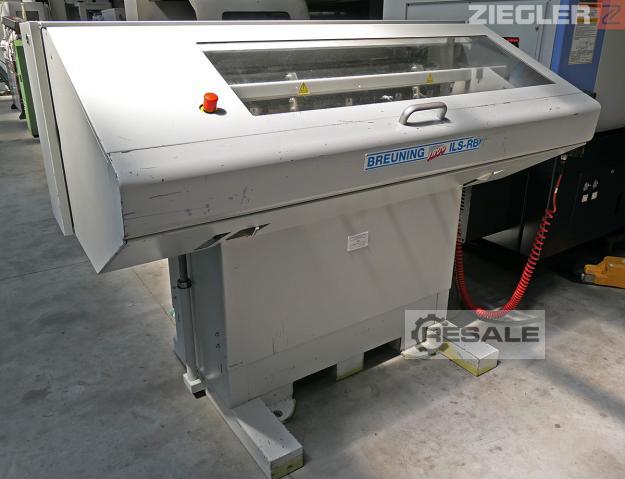

Breuning Stangenlader:
- Max. Stangen-Ø: 5 - 100 mm
- Max. Stangenlänge: 250 - 1250 mm
- Tischfläche: 650/900 x 1250 mm
- Führungskanäle: 10 / 20 mm
- Motorleistung: 2,0 kW

Verkäufer Angebot Nr. resale 200069
