x-Achse: 10.100 (2x 5.000) mm
y-Achse: 3.000 mm
z-Achse: 1.500
mm
Steuerung: Sinumerik 840 D Siemens
Durchgang zwischen den
Ständern: max. 3.000 mm
Durchgangshöhe: max. 1.950
mm
Abstand Spindelmitte bis Tisch: max. 1.800 mm
Abstand
Spindelnase und Tisch: 1.350 / 1.500 mm
Hauptspindel::
Typ:
P 8005020/00-4
Drehzahlbereich - Hauptspindel: max. 18.000
min/-1
Antriebsleistung - Hauptspindel: 20 kW
Max. Drehmoment:
48 Nm
Werkzeugaufnahme: HSK-A63 DIN
69063
Spindelverlängerung: 450 mm
schwenkbar: B: +110° / -10
°
drehbar: C: +/- 200 °
Hauptspindel::
Typ: P
8002320/00-4
Drehzahlbereich - Hauptspindel: 20 - 5.000
min/-1
Antriebsleistung - Hauptspindel: 40 kW
Max. Drehmoment:
1.100 Nm
Werkzeugaufnahme: HSK-A100 DIN
69063
Spindelverlängerung: 300 mm
schwenkbar: B: +110° / -10
°
drehbar: C: +/- 200 °
Arbeitstisch::
Tischaufspannfläche: 4.000 x 2.200 (2x) mm
max.
Tischbelastung: 12 / 20 t
Höhe über Flur: 700 mm
Anzahl der
T-Nuten: 11 + 19
T-Nuten - Breite: 28H7 mm
T-Nuten - Abstand:
200 mm
Werkzeugwechsler::
Anzahl der Werkzeugplätze: 327
pos.
Anzahl der Werkzeugplätze: HSK A63: 156 pos.
Anzahl der
Werkzeugplätze: HSK A100: 171 pos.
max. Werkzeugdurchmesser: HSK
A63: 52 mm
max. Werkzeuglänge: HSK A63: 250 / 500 mm
max.
Werkzeuggewicht: HSK A63: 5,0 kg
max. Werkzeugdurchmesser: HSK
A100: 315 mm
max. Werkzeuglänge: HSK A100: 500 / 800 mm
max.
Werkzeuggewicht: HSK A100: 40,0 kg
Vorschübe::
Vorschubgeschwindigkeit: X: max. 30.000
mm/min
Vorschubgeschwindigkeit: Y/Z: max. 40.000
mm/min
Vorschubgeschwindigkeit: B: 3.600
°/min
Vorschubgeschwindigkeit: C: 2.160
°/min
Beschleunigung: X: max. 1,5 m/s²
Beschleunigung: Y/Z:
max. 3,2 m/s²
Verfahrwege::
x-Achse: 10.100 (2x 5.000)
mm
y-Achse: 3.000 mm
z-Achse: 1.500 mm
b-Achse: +110° /
-10 °
c-Achse: +/- 200 °
Gesamtleistungsbedarf: 150
kVA
Maschinengewicht ca.: - t
Raumbedarf ca.: 25,0 x 12,0 x
7,0 m
Dokumentation:
Späneförderer: 2x
Kühlmitteleinrichtung:
innere Kühlmittelzufuhr:
Werkzeugwechsler:

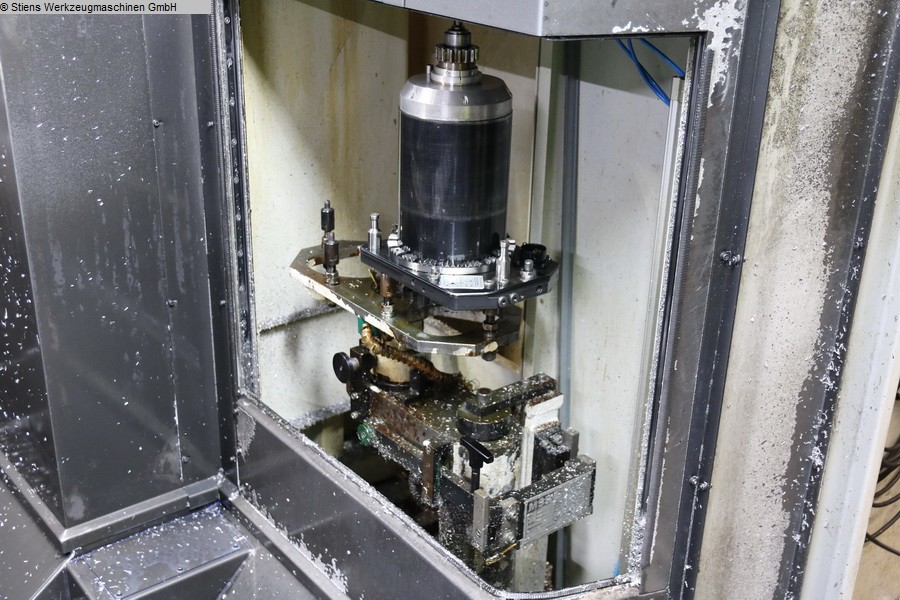

Wechselvorrichtung: Spindelkopf /
Spindlehead

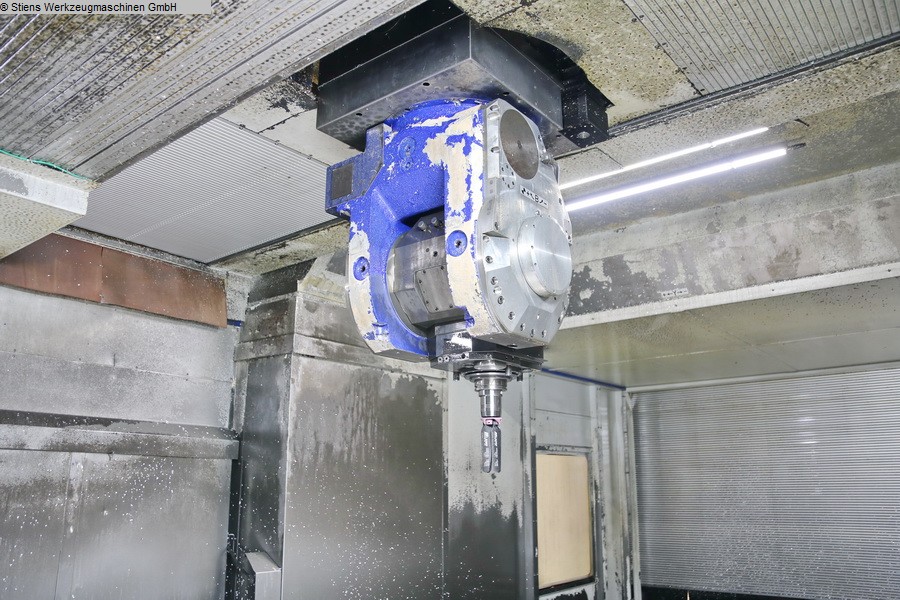

Schwenkfräskopf:
Rotationssichtscheibe:
elektr. Handrad:
Meßtaster: m&h RWP 20.10
Minimalmengenschmierung:
Werkzeugbruchkontrolle: Renishaw

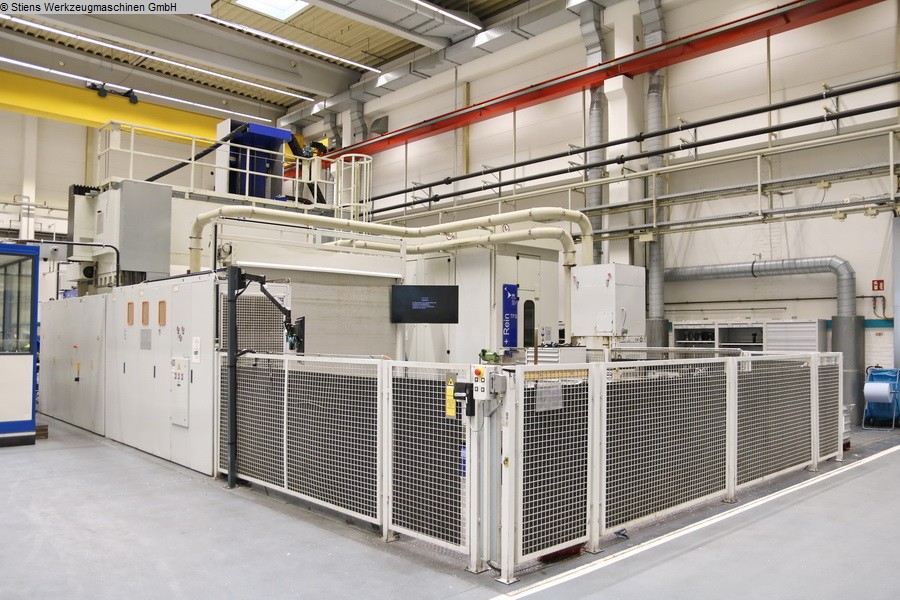

5-Achsen Portal-Gross-Bearbeitungszentrum
DROOP + REIN - TFS
22 40 DT D40 P
- zwei Fräsköpfe
- ca. 4.000
Betriebsstunden
- 3 Achsen simultan (X, Y, Z)
- 2
Positionierachsen (B, C)
- Werkzeuge nach
Absprache
