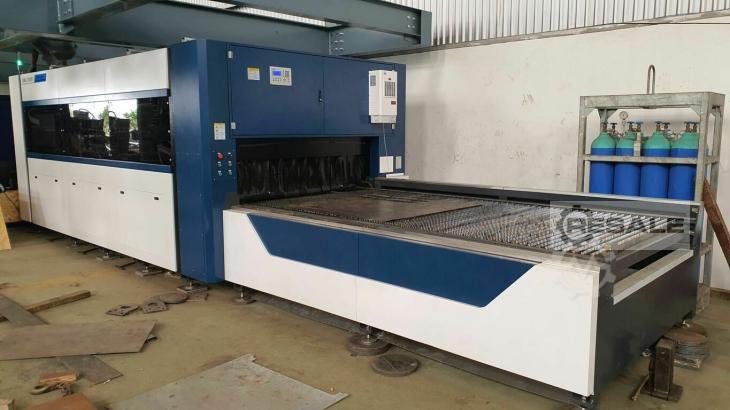

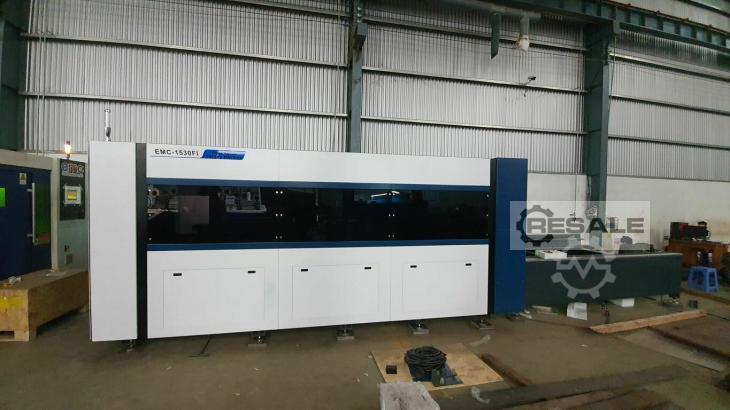

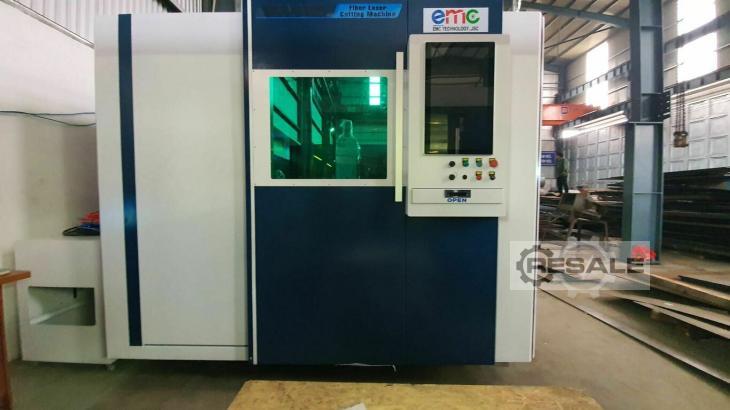

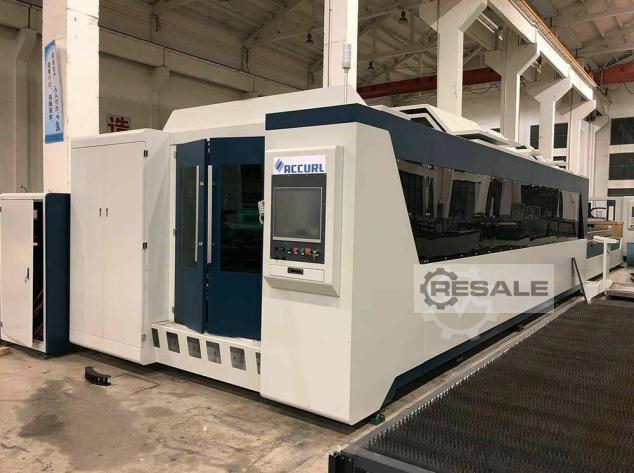

6000W Raycus
Die Maschine ist komplett ausgestattet:
- CYPCUT- High End CNC mit deutscher Oberfläche
- Raycus - Laserquelle
- Raytool Schneidkopf
- Wechseltisch
- 1 CCD Camera , 1 für den Innenraum
- Stabilisator
- Klima für Steuerschrank
- Hochleistungskühler
- Anti Colisionsschutz
- 24 Monate Garantie
Arbeitsbereich (mm) 3000 x 1500; 6000 x 2000; 4000 x 2000
Max. Arbeitshöhe (mm) 100
Effektiver Verfahrweg X Achse (mm) 3050; 6050; 4050
Y Achse (mm) 1550; 2050; 2050
Z Achse (mm) 100
Positionsgenauigkeit X Achse (mm/m) ±0.03
Y Achse (mm/m) ±0.03
Z Achse (mm/m) ±0.01
Wiederholgenauigkeit X Achse (mm) ±0.01
Y Achse (mm) ±0.01
Z Achse (mm) ±0.005
Positioniergeschwindigkeit X Achse (m/min) 120
Y Achse (m/min) 120
Z Achse (m/min) 30
Beschleunigung: X-Achse: 1,5G , Y-Achse: 1,5G
Arbeitstisch Beladung 2000 kg
Tischwechsel in sec. 20
Max Schneidhöhen – IPG Laser
4000 W 20 mm / Stahl - 16 mm / Edelstahl
6000 W 25 mm / Stahl - 20 mm / Edelstahl
8000 W 30 mm / Stahl - 25 mm / Edelstahl
Dicke für gute Schneidqualität Material
16 mm / Stahl - 14 mm / Edelstahl
20 mm / Stahl - 16 mm / Edelstahl
25 mm / Stahl - 20 mm / Edelstahl
Anschlußleistung Raycus 4/6/8 kW - 40/60/80 kw/h
Protection level IP54
Maschinengewicht in kg ...; 12.500; 18.000

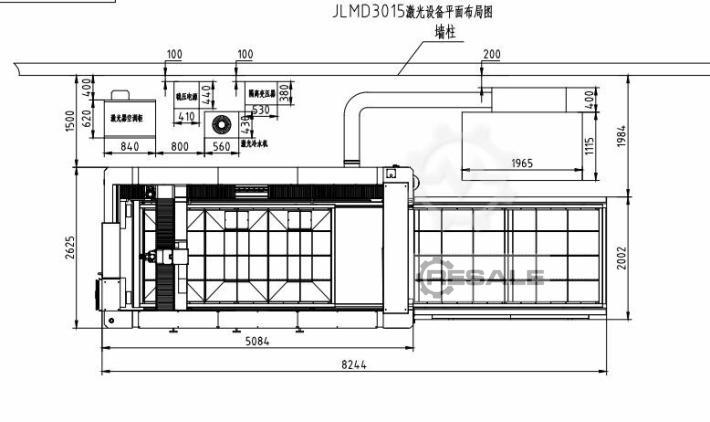

Size LxBxH (mm) 8610×3265×2106; 10430 × 3365 × 2220; 14820 x 3365
x 2220
Maschinenfunktionen:
Markieren
Film burning (abtragen einer vorhandenen Ölschicht mittels Laser)
Verschiedene Anstechoptionen
Y-Joint Generierung
Fast Cut (Schneiden ohne Anstechen)
Fly Cut (Schneiden ohne Anstechen mit konstanter Geschwindigkeit)
Verschiedene Schneidqualitäten auswählbar pro Kontur Automatische
und Manuelle Plattenwinkelbestimmung
Sequentielle Abarbeitung mehrerer NC Jobs Sequentielle Abarbeitung
mehrerer Platten Laserpointer für Startpunktbestimmung
Stop der NC Bearbeitung mit folgenden Möglichkeiten:
Rückwärtsfahren auf Kontur und Wiederstart der Bearbeitung Manuelles
Verfahren der Achsen und Wiederstart der Bearbeitung Komplexes C2C
(Kontur zu Kontur) Handling
Auswählbare Verfahrbewegungstypen zwischen den Konturen (ohne Hub,
Rechteck, Dreieck, Rampe, Parabol, Gas handling
Start an Teil oder Kontur
Änderung der Schneidparameter während der Bearbeitung Automatisch
schaltbare Entlüftungszonen
Der Raycus - Faserlaser
Ausgestattet mit der weltbesten Raycus Faserlaserquelle
DPL Schneidemaschine mit unserem eigenen Laserschneidkopf garantiert
höchste Produkt-und Schneidqualität.
Der Vorteil der sich hieraus ergibt liegt darin, dass die gesamte
Maschinenabstimmung aus einer Hand kommt.
Bei DPL ist die Faser das aktive Medium. Diese wird über Laserdioden
angeregt.
Mehrere Fasern ergeben ein Lasermodul und mehrere Lasermodule wiederum
ergeben dann die gewünschte Leistung, in diesem Falle 6000 Watt
Weitere Vorteile des Faserlasers sind:
Robust und Zuverlässig, Strahlführung, Stromversorgung, Kühlung und
Steuerung der Fiber Laser sind modular aufgebaut und in einem
kompakten Gehäuse untergebracht.
Alle Komponenten sind im Detail durchdacht und aufeinander abgestimmt.
Das Resultat sind äußerst zuverlässige und robuste Lasersysteme in
allen Umgebungsbedingungen.
Prozesssicher
Die Leistung Ihres Lasers lässt sich in Echtzeit exakt regeln. Die am
Werkstuck angeforderte Laserleistung bleibt dabei zu jeder Zeit
konstant.
