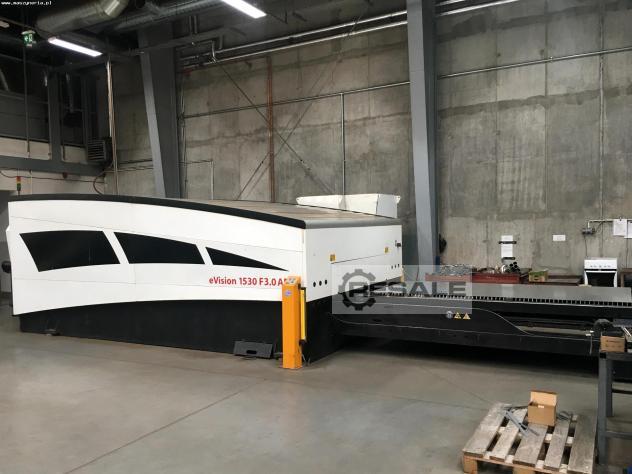

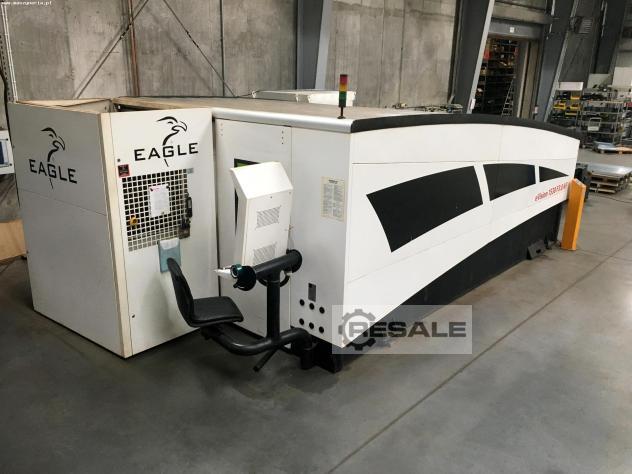

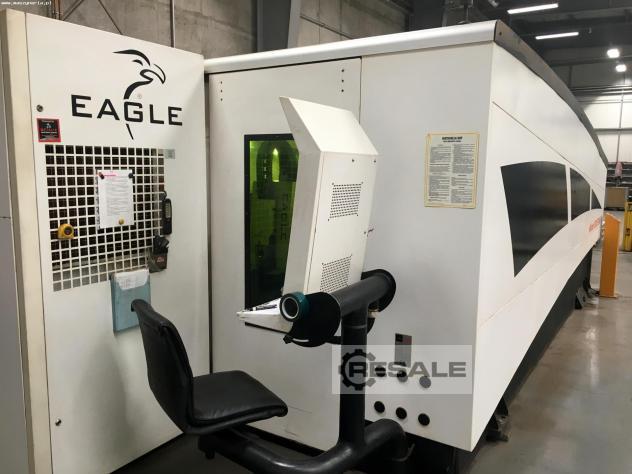

EAGLE eVision 1530 F3.0 AF Fiber Laser wurde im Jahr 2012 in Polen
hergestellt. Die Maschine, die beim Schneiden von Werkstücken aus
Baustahl, Edelstahl, Aluminium und Kupfer eingesetzt wird, garantiert
dem Anwender eine hervorragende Maß- und Formgenauigkeit während des
Schneidprozesses. Die niedrige Schnittkante und die kleine
Wärmeeinflusszone sorgen dafür, dass sich die Geometrie des
Werkstücks während der Bearbeitung an den Kanten des Materials nicht
verändert.
Der EAGLE Faserlaser nutzt die energieeffiziente und störungsfreie

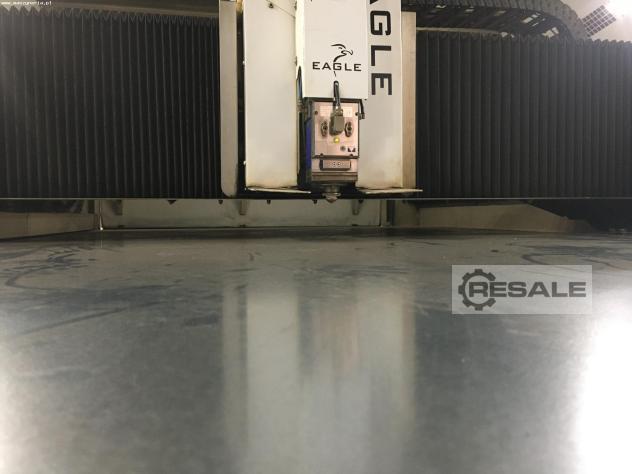

Laserquelle IPG YLS-3000, um den PRECITEC-Schneidkopf mit einem
hochwertigen 3 kW-Laserstrahl zu versorgen. Der Schneidkopf ist mit
einem Überlast- und Kollisionsschutz ausgestattet, der bei einer
Kollision mit dem Werkstück alle Antriebe der Maschinenachse
automatisch abschaltet. Dank des speziellen Kopfpositionierungssystems
(HRS) wird ein konstanter Abstand zwischen Kopf und Blech eingehalten,
auch wenn das Werkstück uneben ist oder sich während des Schneidens
biegt.
Um eine hohe Dynamik und Positioniergenauigkeit über die gesamte
Lebensdauer der Laserschneidanlage zu gewährleisten, sind alle
Maschinenachsen mit magnetischen Linearantrieben von BECKHOFF

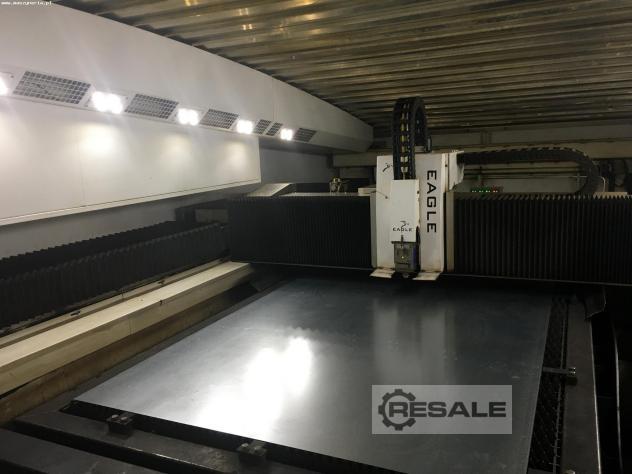

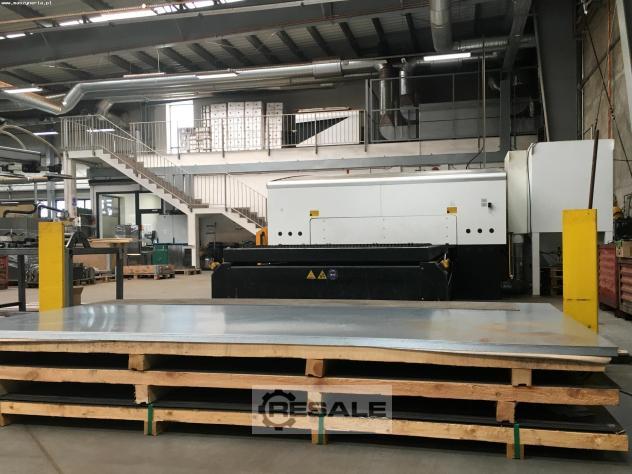

ausgestattet. Mit ihrer Hilfe wird das Werkstück in den Achsen X,Y,Z
auf einem großen Tisch mit einer Länge von 3000 mm und einer Breite
von 1500 mm mit automatischem Palettenwechsler zum schnellen Be- und
Entladen von Blechen ohne Unterbrechung des Schneidprozesses

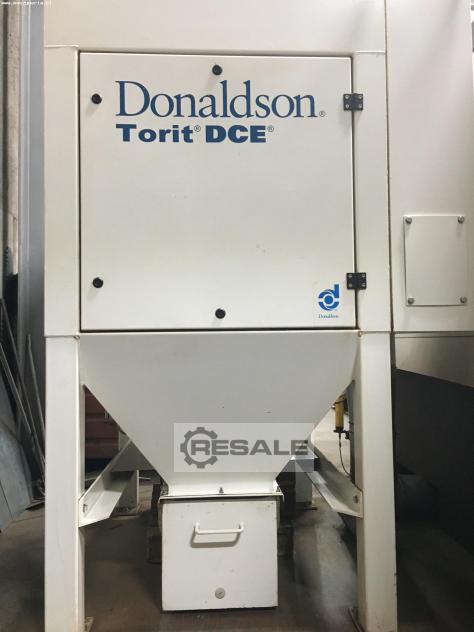

bearbeitet. Das Mehrkammer-Absaugsystem DONALDSON TORIT DCE entfernt
effektiv die entstehenden Verunreinigungen, indem es die
nächstgelegene Kammer im Schneidbereich des Laserstrahls öffnet.
Der Laser verfügt außerdem über eine Reihe weiterer nützlicher
Funktionen und Systeme. Eines davon ist das Steuerungssystem mit
PC-Software (SCH), das vor dem Start des Programms eine Analyse des
gesamten Schneidprozesses durchführt und die Z-Achsen-Bewegung des
Schneidkopfs für die bestmögliche Positionierung der Maschine und
den effizientesten Schnitt optimiert. Die
Hochgeschwindigkeits-Schneidkopfbewegungsfunktion (FA) steuert die
Positionierung des Kopfes und ermöglicht sehr schnelle
Abwärtsbewegungen, wodurch die Bearbeitungsproduktivität erheblich
gesteigert wird.
Die Laserschneidmaschine EAGLE eVision 1530 F3 ist außerdem mit

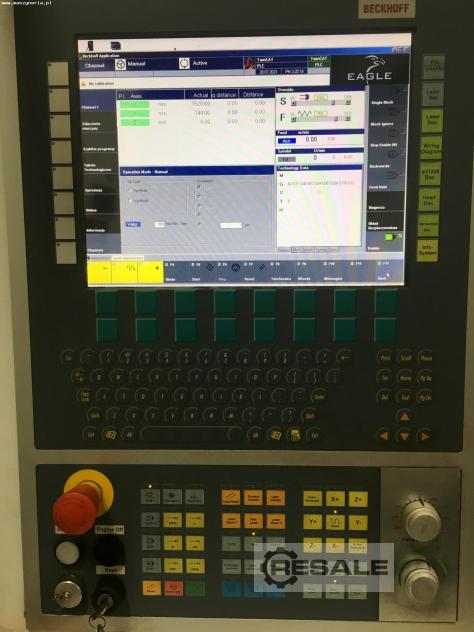

Lichtvorhängen und einer BECKHOFF CNC-Steuerung mit spezieller
Trim-Funktion ausgestattet, mit der einzelne Teile aus einem
bestehenden Programm an beliebiger Stelle auf dem Blech geschnitten
werden können, ohne dass eine Neuprogrammierung erforderlich ist. Der
EAGLE-Faserlaser wiegt 23300 kg.
Technische Daten der EAGLE eVision 1530 F3.0 AF Laserschneidanlage
- Laserstrahlleistung: 3 kW (3000 W)
- Vorschubgeschwindigkeiten in den Achsen X/Y/Z: 3000/1500/120 mm
- maximale Werkstückabmessungen (L x B): 3000 x 1500 mm
- maximale Werkstückdicke (schwarzer Stahl): 20 mm
- maximale Werkstückdicke (rostfreier Stahl): 12 mm
- Maximale Werkstückdicke (säurebeständiger Stahl): 12 mm
- Maximale Werkstückdicke (hitzebeständiger Stahl): 12 mm
- Maximale Werkstückdicke (Aluminium): 10 mm
- Maximale Werkstückdicke (Messing): 6 mm
- Maximale Werkstückdicke (Kupfer): 3 mm
- Schnittgenauigkeit: 0,1 mm
- Positioniergenauigkeit: 0,05 mm
- Wiederholbarkeit der Positionierung: 0,03 mm
- maximale Verfahrgeschwindigkeit parallel zur X-Achse: 200 m/min
- Maximale Verfahrgeschwindigkeit parallel zur Y-Achse: 200 m/min
- Maximale Verfahrgeschwindigkeit bei gleichzeitigem Betrieb von X-
und Y-Achsenantrieben: 300 m/min
- Anzahl der Paletten: 2
- Betriebsstunden: 16657 h
- Laserstrahl-Emissionszeit: 6943 h
- Beschleunigung der X,Y-Achse: 2 g
- Leistungsbedarf: 43 kVA
- Steuerspannung: 24 V
- Stromabsicherung: 3×63 A
- Luftdruck: 6 bar
- Stickstoffdruck N2: 25 bar
- Sauerstoffdruck O2: 10 bar
- Spannungsversorgung: 400 V; 50 Hz
- Abmessungen (L x B x H): 9800 x 3900 x 2300 mm
- Gewicht des Lasers eVision 1530 F3.0: 23300 kg
Ausstattung der Laserschneidmaschine eVision 1530
- CNC-Steuerung: BECKHOFF
- Laserquelle: IPG YLS-3000
- Schneidkopf: PRECITEC
- Automatischer Palettenwechsler
- Kopf-Positionierungs-Steuerungssystem (HRS)
- Hochdruck-Schneidsystem (HPS)
- Steuerungssystem mit PC-Software (SCH)
- System zur Steigerung der Maschinenleistung (ESC)
- Funktion zur schnellen Bewegung des Schneidkopfes (FA)
- Magnetische Linearmotoren: BECKHOFF
- Lichtvorhänge
- Kühleinheit: IPG
- Mikro-Kupplungen
- Längsförderband
- Mehrkammer-Absauganlage: DONALDSON TORIT DCE
