Generalüberholt: 2024
SPS Steuerung: SPS B&R C220
Saegeblatt 350-400 mm
Motorleistung 15 KW
Drehzahl 1500 - 6000 min-1
Schnittgeschwindigkeit 1650 – 7500 m/min
Saegehoehensteuerung: vollelektronisch
Arbeitsbereich Vierkant max.: 130 mm
Arbeitsbereich Flach max.: 200 x 100 mm
Arbeitsbereich Rund max.: 130 mm
Saegevorschub 0 – 40 mm/s stufenlos einstellbar
Abschnittlaenge 5-900 mm (9999mm Mehrfachhub)
Nachschubgeschw. max. 350 mm/s
Gewicht (Saege)ca.: 2100 Kg
(Magazin)ca.: 2000 Kg
Abmessungen LxBxH (Saege)ca.: 2000mm x 2000mm x 2200mm
(Magazin)ca.: 7300mm x 3800mm x 1200mm
Aufstellflaeche LxB 9200mm x 4200mm

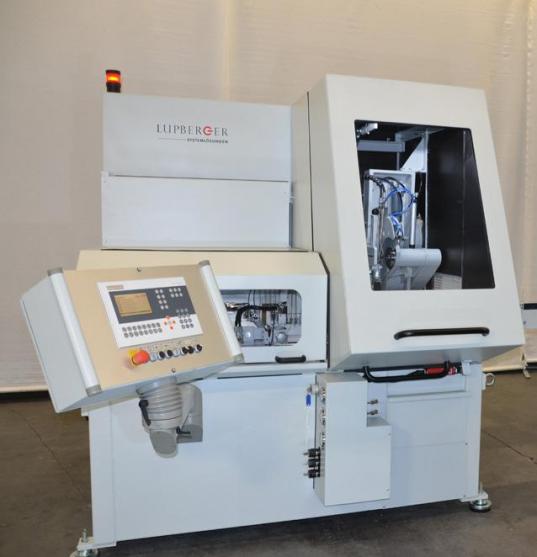

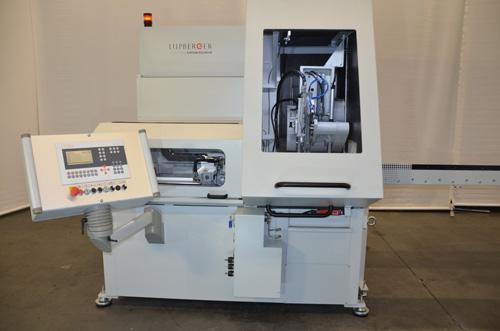

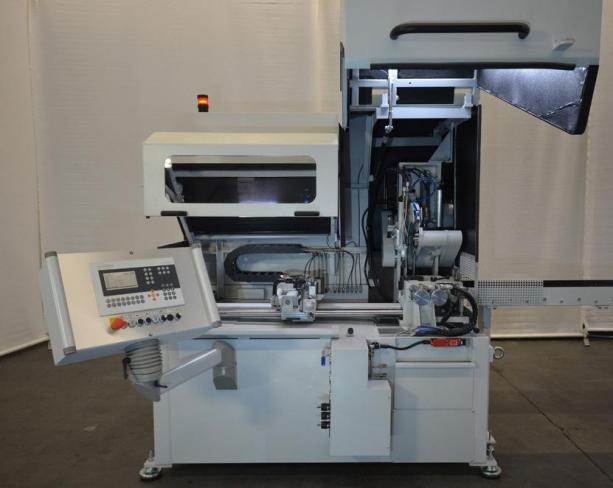

Vollautomatischer Hochleistungs-Saegeautomat mit Zufuhrkettenmagazin
fuer NE-Metall und Kunstoffe
Die Maschine ist durch ihre Ausstattung und Bauweise fuer ein grosses
Spektrum von Einsatzgebieten sehr effizient nutzbar. Die SPS Steuerung
sorgen fuer eine einfache und sehr rentable Bedienung der Anlage. Auf
Grund des leistungsstarken Motors, koennen kurze Zykluszeiten auch
beim saegen dickwandiger Profile oder Vollmaterialen erreicht werden.
Die Schallschutzkabine reduziert hierbei die entstehenden
Schallemissionen auf ein Minimum.
Die Maschine wird auf Kundenwunsch in unserem Haus generalueberholt.
Unter anderem werden folgende Punkte erneuert:
- Umbau auf Siemens S7
- Erneuerung des Kugelgewindetriebs

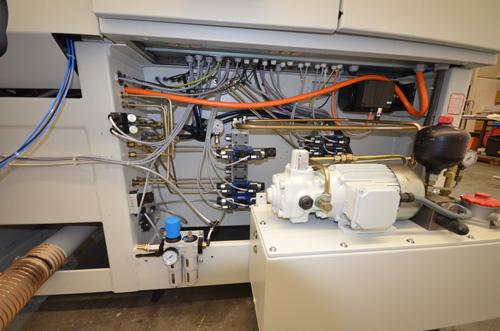

- Neue Hydraulikleitungen (Hydraulik Ausfuehrung)
- Neue Pneumatikleitungen (Pneumatik Ausfuehrung)
- Neue pneumatische- und oder hydraulische Komponenten
- Ueberholung der Steuerventile
- Optimierung der Absaugleistung
- Ueberholung des Menzel Minimalschmiersystem
- Ersatz allgemeiner Verschleissteile
- Ueberholung der Kabine
- Erneuerung aller Lager und Verschleissteile

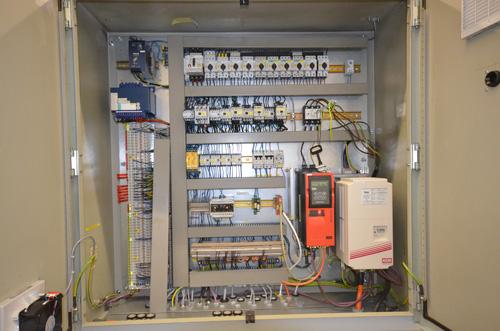

- Tausch von Servo-, und Frequenzumrichter
Die Maschine verfuegt zusaetzlich ueber:
- Verstaerkter Motor 15 KW
- Minimierung des Materialreststueckes

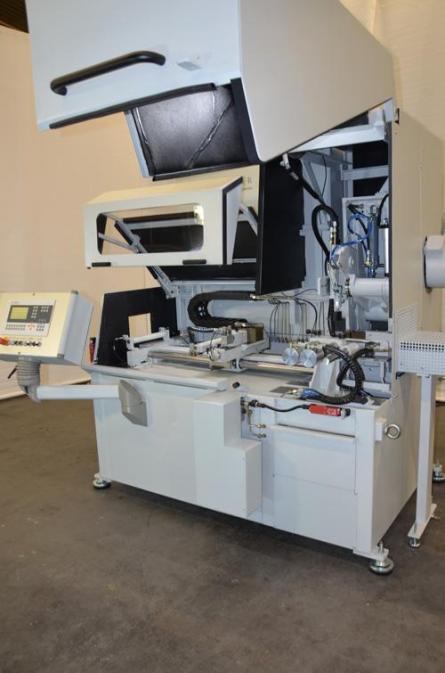

- Schallschutzkabine
- Spalterweiterung (Fuer eine hochwertige Schnittflaeche ohne
Ruecklaufspuren)
Garantie:
Wir uebernehmen fuer unsere Anlagen, falls nicht anderes vereinbart,
eine Garantie von 6 Monaten auf alle von uns ueberholten bzw.
ausgetauschten Teile. Arbeitszeit sowie Verschleissteile sind von der
Garantie ausgeschlossen.
Optional:
- Massenspannvorrichtung zum Parallelen Saegebearbeitung mehrerer
Werkstuecke
- Hydraulisches Spannsystem
- Flachmagazin zur automatische Zufuehrung von bis zu 6m langen
Vormaterialien
- Rollenbahnen auf Zufuhrseite - Rollenbahnen auf Abfuhrseite -
Lieferung und Aufstellung in Ihrem Hause
- Schulung Ihrer Mitarbeiter
