ALLGEMEIN
Projekt Nr.: 905398
Anzahl: 1 Stk.

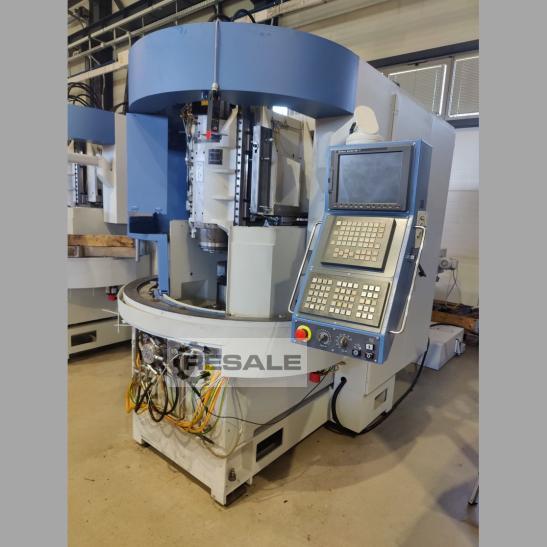

Hersteller: EMAG
Typ: VL 3

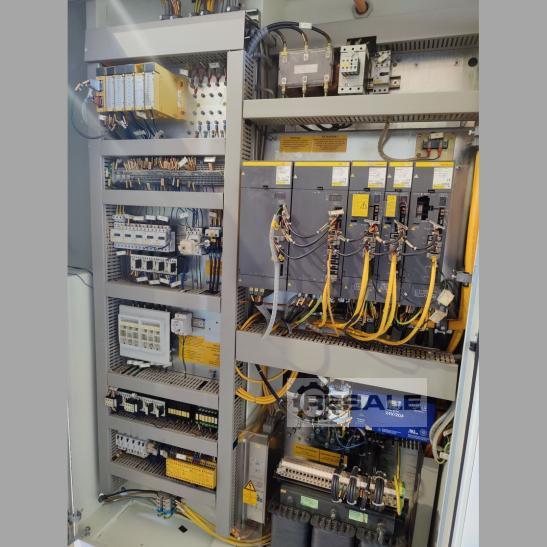

Steuerung: Fanuc 18i TB
Baujahr: 2001/2022
Erhaltungszustand: Generalüberholte Maschine
Schichten ca.: 2-3 schichtig
BESCHREIBUNG
DREHEN
Max. Umlaufdurchmesser über Bettabdeckung 210 mm
Max. Spannfutterdurchmesser 170 mm
Max. Drehzahl Hauptspindel 7500 1/min
Max. Leistung Hauptspindel bei ED 10-40/100% 25/16 kW
Max. Drehmoment Hauptspindel bei ED 10-40/100% 134/85 Nm
Spindeldurchmesser im vorderen Lager Hauptspindel 80 mm
Spindelflanschgrösse Hauptspindel Gr. 5 (DIN 55026)

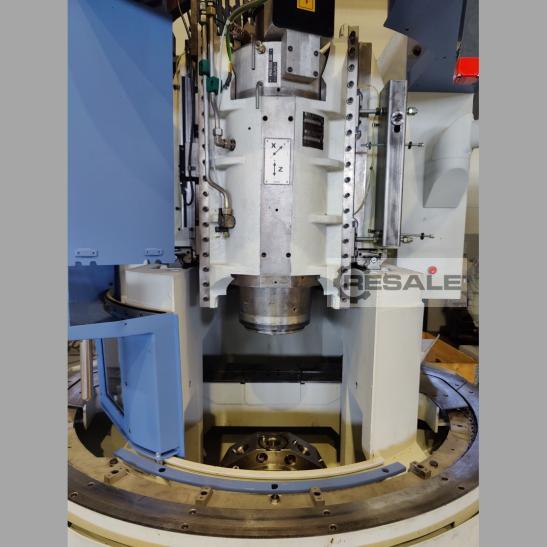

Achsen an der Hauptspindeleinheit X/Z
Verfahrweg in X/Y/Z Hauptspindeleinheit 400/-/200 mm
Max. Eilganggeschwindigkeit in X/Y/Z Hauptspindeleinheit 60/-/30
m/min
Vorschubkraft in X/Y/Z Hauptspindeleinheit 5000/-/5000 N
Direktes Wegmeßsystem Hauptspindeleinheit X/Z
Vollspannzylinder an der Hauptspindel
Revolver unten
Anzahl der Stationen/davon angetrieben 12/12
Werkzeugaufnahme im Revolver VDI 40
Drehzahl Werkzeugantrieb 6000 1/min
WEITERE AUSSTATTUNG
Spritzschutzverkleidung mit vollgekapseltem Arbeitsraum
Beleuchtung im Arbeitsraum
Öl-/Emulsionsnebelabsauganlage
Scharnierbandspäneförderer
Auswurfhöhe Späneförderer 1250 mm

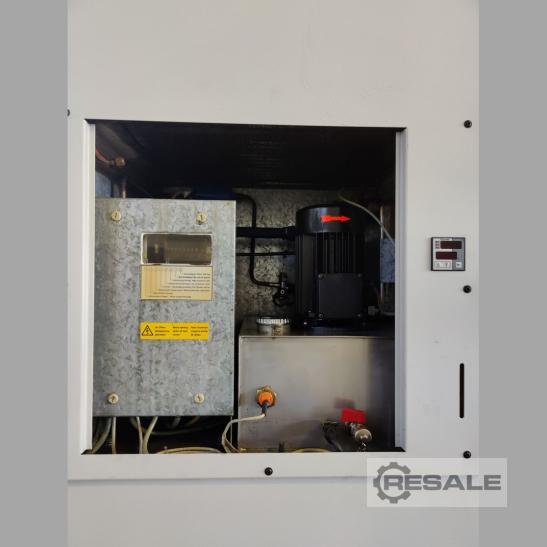

Kühlmitteleinrichtung 80 l/min bei 7 bar
Umlaufendes Teilespeicherband
Max. Werkstückdurchmesser (27 Werkstücke mit 30-85 mm oder 18
Werkstücke mit 30-130 mm) mm
Max. Werkstücklänge 100 mm

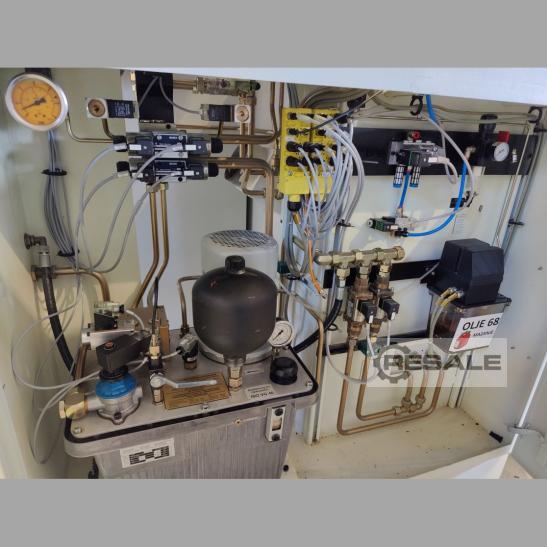

Automatische zentrale Ölschmierung
ALLGEMEINE TECHNISCHE DATEN
Betriebsspannung 400/50 V/Hz
Gesamtleistungsbedarf 28 kVA
Maschinenabmessungen (LxBxH) ca. 2500x1900x2300 mm
Flächenbedarf der gesamten Anlage LxBxH) ca. 3600x1900x2300 mm
Maschinengewicht ca. 5500 kg
BEMERKUNG
Wir bieten eine fachmännisch generalüberholte Maschine an. Alle
relevanten mechanische Komonenten, wie Führungsbahnen mit
Rollenschuhen, Kugelrollspindeln, Hauptspindel, Lager in Revolver und
Werkzeugantrieb etc. wurden erneuert. Siehe auch Dokument anbei.
.
Das benannte Produkt haben wir mit größtmöglicher Sorgfalt
beschrieben. Da dieses aber nicht aus unserer Herstellung stammt,
können die genannten Daten und die Ausstattungsdetails abweichen. Wir
bitten daher, die Beschreibung als unverbindlich zu betrachten und die
Daten bei einer Besichtigung eingehend zu prüfen.
