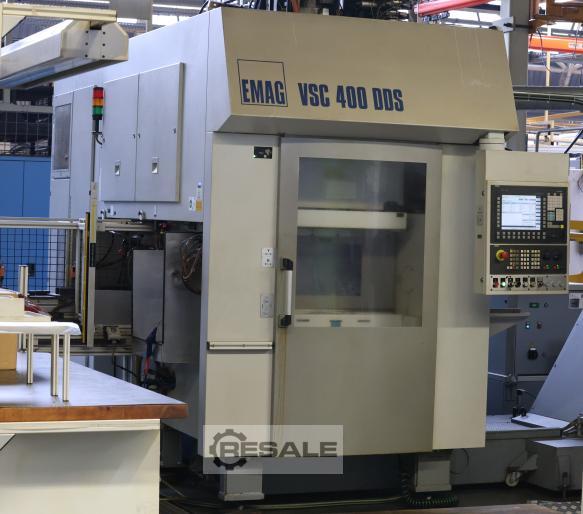

Es handelt es sich um eine VSC 400 DDS CNC Drehzentrum und
Schleifzentrum der Fa. EMAG:
CNC-Bearbeitungszentrum EMAG VSC 400 DDS, 2-Spindler, BJ 2006, AL:

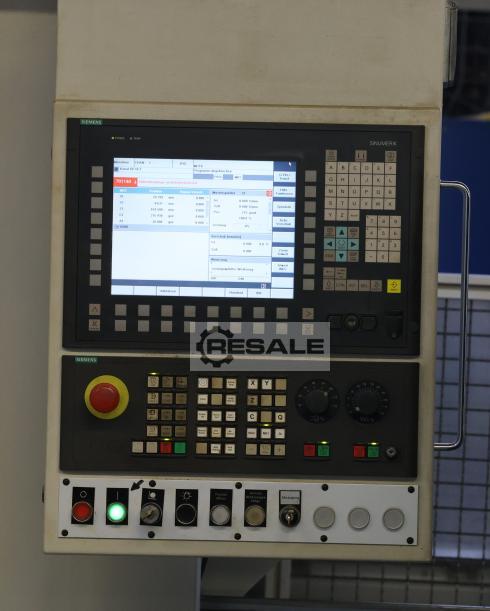

50kW, Steuerung Siemens 840D,

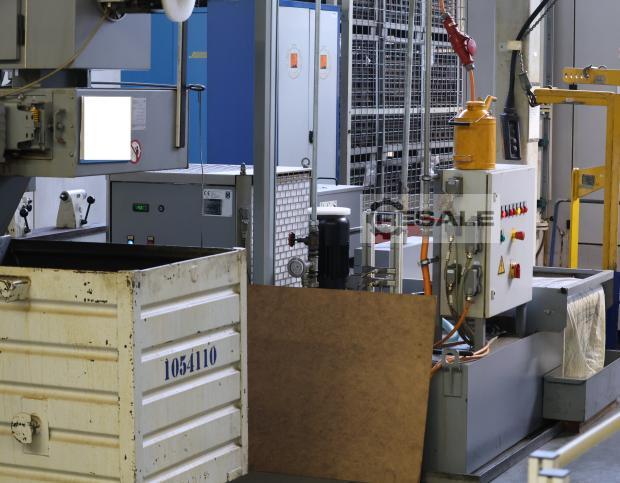

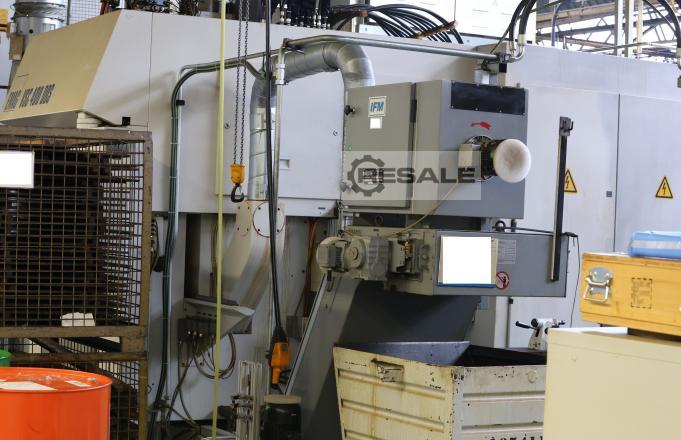

Späneförderer Marke Sermeto, aufgesetzte Absaugeinheit IFM, separate
Kühl- und Schmiermittelaufbereitung DGS mit Bandfilter und Kühlturm
HYFRA
Vertikales Drehen und Schleifen
Das kombinierte CNC Dreh- und Schleifzentrum VSC 400 DDS verbindet die
Vorteile des vertikalen Hartdrehens mit den Vorteilen des Schleifens
– in einer Maschine, in einer Aufspannung.

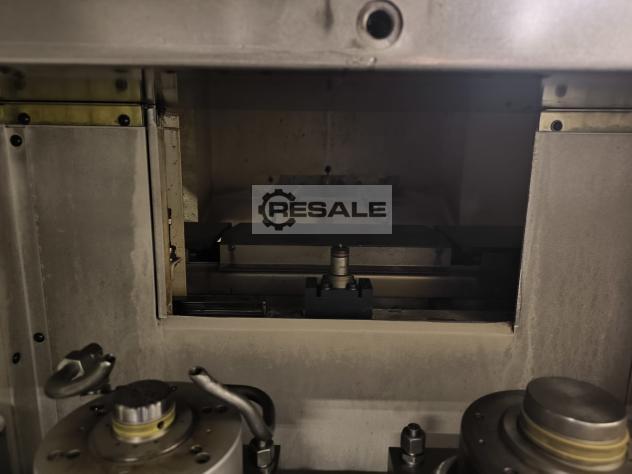

Arbeitsbereich VSC 400 DDS
Futterdurchmesser max. mm 400 / in 15.7
Umlaufdurchmesser max. inkl. Abrichtwerkzeug mm 420 / in 16.5
X-Weg mm 850 / in 33.5
Y-Weg mm 315 / in 12.4
Z-Weg mm 315 / in 12.4
Hauptspindel
Spindelflansch DIN 55 026 Größe 11
Spindellagerung, vorn Ø in mm 140 / dia. in inch 5.5
Drehzahl max. min -1 3.000
Hauptantrieb
Leistung max. kW 58 / hp 78
volle Leistung ab Spindeldrehzahl min -1 900
Drehmoment max. Nm 620 / ft-lb 457
Haltemoment Dauerbetrieb Nm 480 / ft-lb 354
Vorschubantrieb
Eilganggeschwindigkeit X / Z m/min 45 / 30 / ipm 1,772 / 1,181
Eilganggeschwindigkeit Y m/min 30 / ipm 1,181
Vorschubkraft X / Z kN 11 / 11 / lbf 2,473 / 2,473
Vorschubkraft Y kN 11 / lbf 2,473
Kugelrollspindel X / Z Ø in mm 50 / 40 / dia. in inch 2.0 / 1.6
Kugelrollspindel Y Ø in mm 40 / dia. in inch 1.6

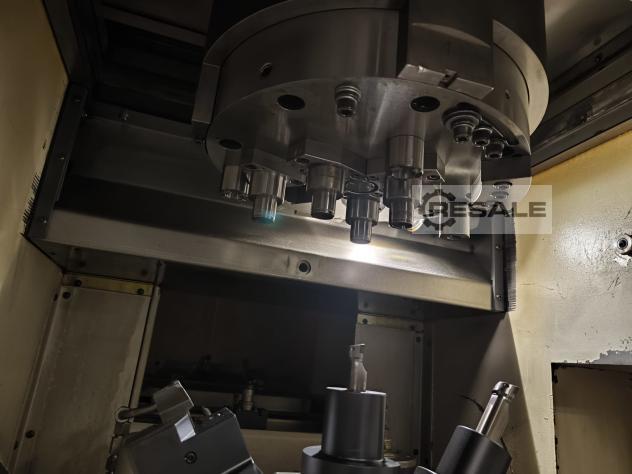

Dreh und Schleifeinheit
Drehwerkzeuge / Lifetools Anzahl 1 – 12
Werkzeugaufnahmen Zylinderschaft Ø in mm 40 / 50 / dia. in inch 1.6 /
2.0
Schleifspindeln Anzahl 1 – 2
Arbeitsbereich VSC 400 DDS
Betriebsspannung V 400
Steuerspannung Gleichstrom V 24
Steuerspannung Wechselstrom V 230
Frequenz Hz 50
Anschlussleistung kW 45 / hp 60
Zuleitungssicherung A 100

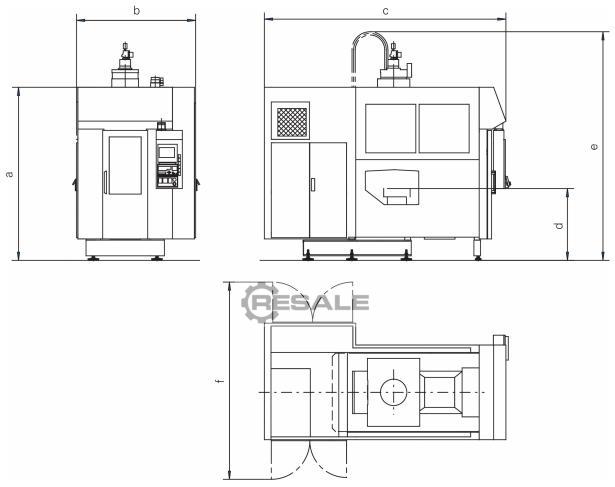

Maße und Gewicht
Maß a mm 2.650 / in 104.3
Maß b mm 2.000 / in 78.7
Maß c mm 3.990 / in 157.1
Maß d mm 1.100 / in 43.3
Maß e ca. mm 3.500 / approx. In 137.8
Maß f ca. mm 3.300 / approx. in 129.9
Gewicht kg 12.500 / lb 27,558
Die Maschine befindet sich in einem hervorragenden Zustand. Wenn wir
der Hersteller wären, würden wir beim aktuellen Ist-Zustand sogar
Garantie auf die Maschine gewähren.
Wir möchten Sie darauf hinweisen, dass diese Maschine, wegen der
IATF-Zertifizierung des Betriebes, sich in einem hervorragenden
technischen und gepflegten Zustand befindet. Die IATF 16949 ist eine
weltweite Norm für Qualitätsmanagementsysteme (QMS) in der
Automobilindustrie zur Einhaltung entsprechender Qualitätsstandards.
Eine regelmäßige Wartung ist bereits auf Grund der Zertifizierung
vorgeschrieben und die Maschine funktioniert daher zu 100% einwandfrei
und hat eine tadellose Geometrie.
Die Maschine steht noch unter Strom und kann jederzeit besichtigt und
getestet werden. Alle Wartungsprotokolle sind vorhanden.
Die Maschine muss im ersten Quartal 2025 die Halle verlassen. D.h.,
dass die Maschine bis Mitte März 2025 unter Strom bleiben könnte.
Selbstverständlich wäre die Maschine aber auch sofort verfügbar.
Wir hoffen Ihnen hiermit weitergeholfen zu haben.
Für weitere Fragen stehen wir Ihnen gerne jederzeit zur
Verfügung.
Wir freuen uns auf eine gute Zusammenarbeit und bedanken uns für Ihre
Antwort und Ihr Interesse im Voraus.
