Drehdurchmesser: mm
Umlaufdurchmesser: mm
Drehhöhe:
mm
Gesamtleistungsbedarf: kW
Maschinengewicht ca.:
t
Raumbedarf ca.: m
Baujahr 2001, Siemens 840D, C-Achse +
angetriebene Werkzeuge
Arbeitsbereich
max. Futterdurchmesser
500 mm
Umlaufdurchmesser 520 mm
Weg der X-Achse 1000
mm
Weg der Z-Achse 400 mm
Hauptspindel
max. Drehzahl
3400 U/min
Spindellagerung 160
mm
Hauptantrieb
Maximalleistung 71 KW
volle Leistung ab
900 U/min
maximales Drehmoment 750 Nm
Haltemoment Dauerbetrieb
480 Nm
Vorschubantrieb
Eilgang X-Achse 45 m/min
Eilgang
Z-Achse 30 m/min
Vorschubkraft in X + Z 11
KN
Scheibenrevolver
Aufnahmen 12 DIN 69880 davon 12
angetrieben
Schaftdurchmesser 50 mm

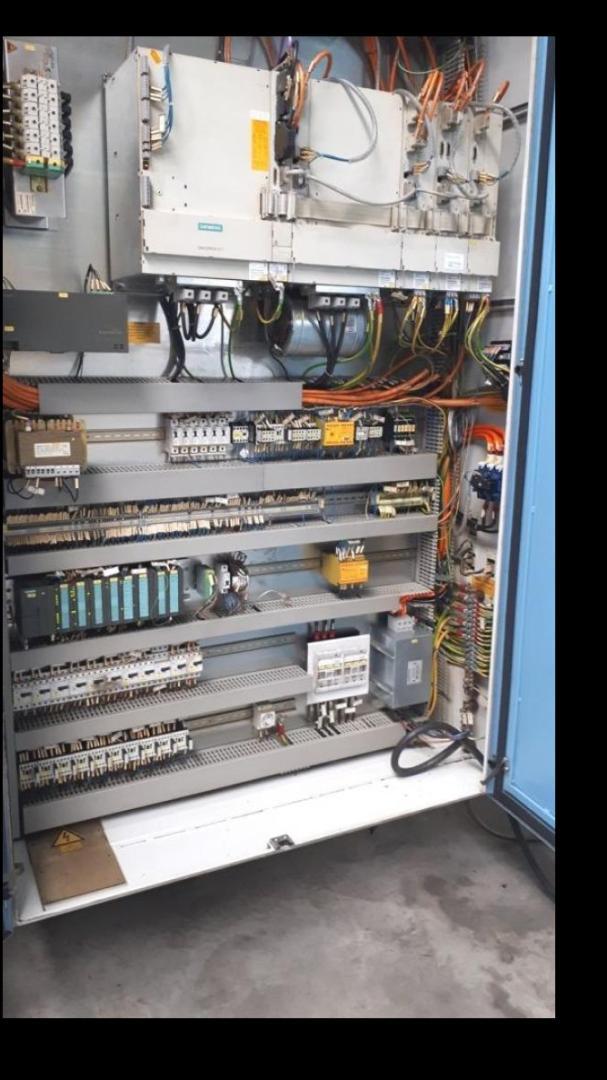

elektrische
Ausrüstung
400 / 24 / 230 Volt - 50 Hz
Anschlussleistung 55
KW
Abmessungen + Gewicht
L x B x H 3.95 x 1.57 x 3.2
m
Gewicht 13500 kg
AUSSTASTTUNG und ZUBEHÖR
12 fach
Livetool Revolver 12x50 SW440, max. Drehzahl 6000 U/min, max
Drehmoment 60 Nm
direkte Wegmessysteme in X + Z
C-Achse
Interpolieren mit X - und Z-Achse, Drehzahl 0-100 U/min,
Positioniergenauigkeit 0,01 Grad
offene Automation Standard D=440
mm mit Werkstückdurchmesser 500mm, Höhe 200 mm

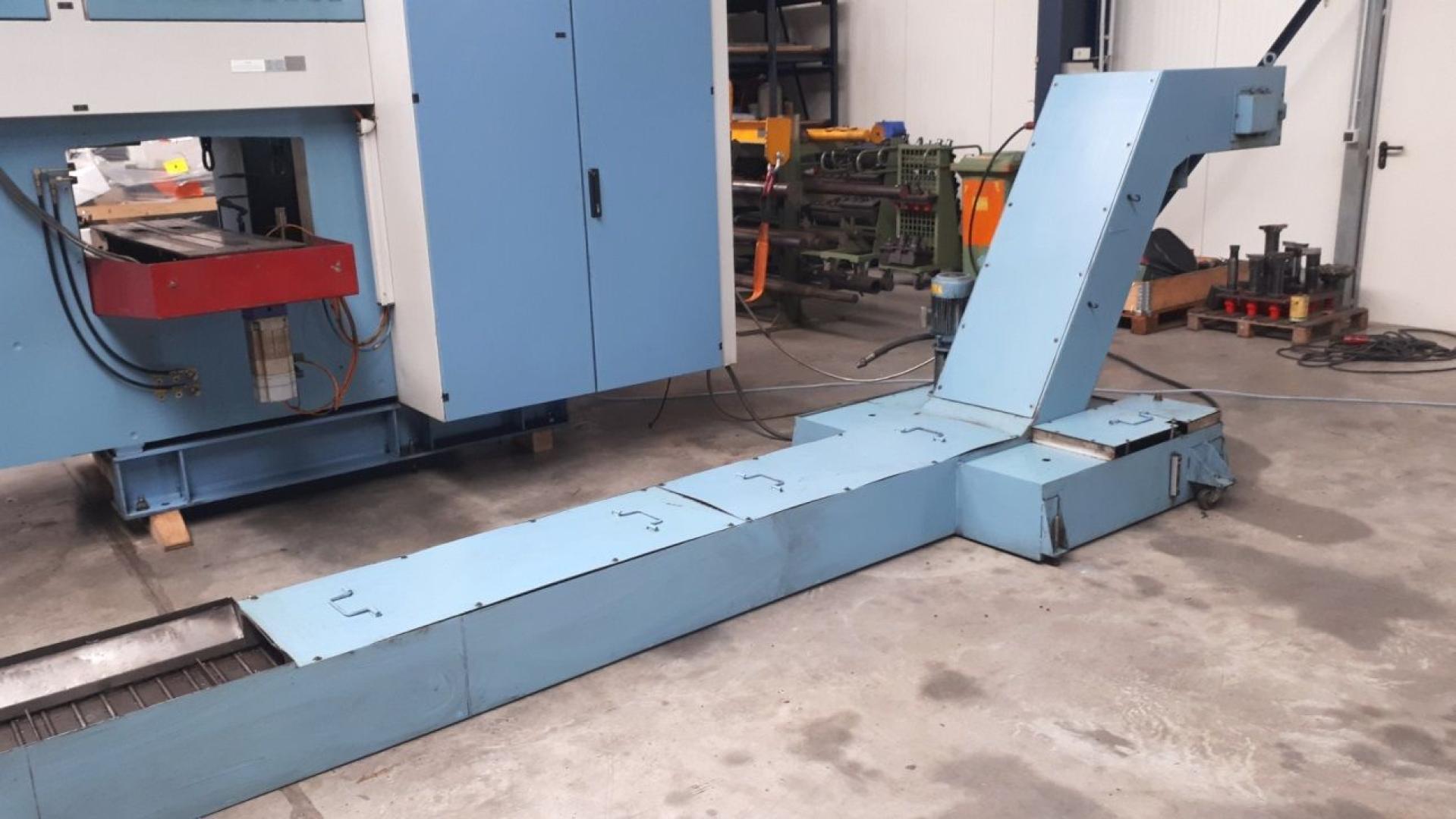

Späneförderer
Scharnierband mit Bürste Abwurf nach hinten, Abwurfhöhe 1250
mm
Kühlmitteleinrichtung Standard 80 Liter bei 8 bar / Inhalt 450
Liter
Absaugung mechanischer Filter Luftmenge 1000
cbm/Std
Futter Durchmesser 500 mm
Fzhfjxs
Werkzeuge nach
DIN 69880
Vorgerüstet für Werkstückvermessung
Werkzeuge
gebraucht ca. 55 Stk feste + angetriebene
Werkzeuge
Die Daten fü, dieses Inserat wurden
erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech
oHG.
