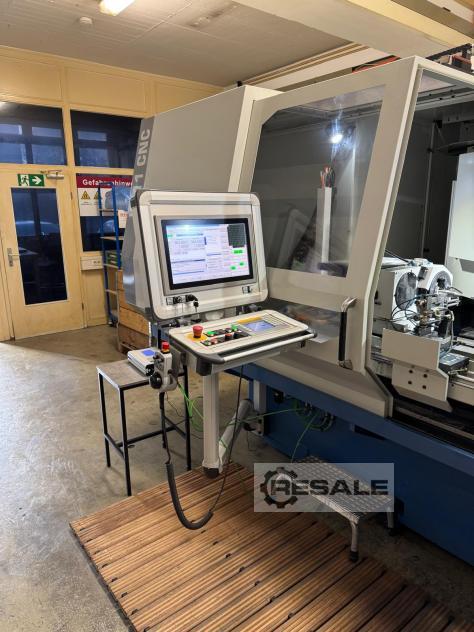

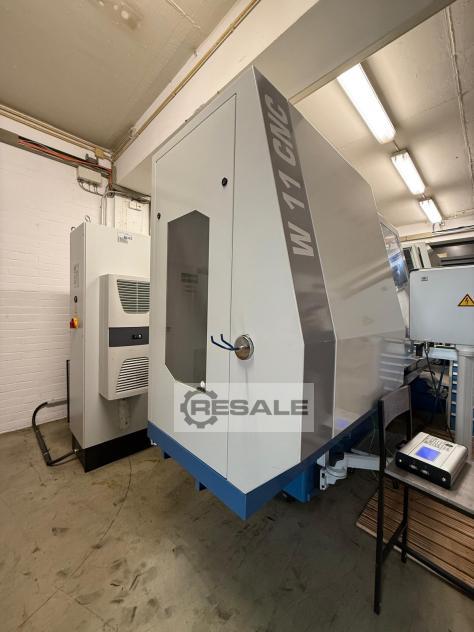

EMAG WEISS Rundschleifmaschine EMAG WEISS Typ W11-CNC / UNIVERSAL
RUNDSCHLEIFMASCHINE W 11-CNC SL650
Spindelstunden: ca. 6.850 Stunden
Strom Einschaltstunden: 20.422 Stunden
2 in 1 Steuerungskonzept zeichnet diese Maschine aus:
100 % Konventionell rundschleifen oder umschalten auf 100% CNC
rundschleifen
Technische Daten:
• Steuerung: CNC-gesteuert (je nach Baujahr Heidenhain, Siemens oder
Fanuc)
Schleiflänge max. mm 650 / 1.500 ; in 25,5 / 59
Spitzenhöhe mm 200 in 8
Schleif-Ø außen mm1 / 390 in 0 / 15,5
max. Gewicht fliegend MK 4 kg 100 / lb 220,5
max. Werkstückgewicht zw. Spitzen kg 250 /lb 551
Zustellung: X-Achsenweg mm 380 / 480 /in 15 / 19
Zustellung: Z-Achsenweg mm 1.150 / 1.650 in 45,5 / 65
Schleifscheiben-Ø mm 400 / 500 in 15,5 / 19,5
Nennleistung (100%ED) kW 9 / 11 hp 12 / 15
Umfangsgeschwindigkeit m/s 20 - 50
Maschinenausstattung:
• Schleifscheibenantrieb: Leistungsstarker Motor für präzise
Schleifergebnisse

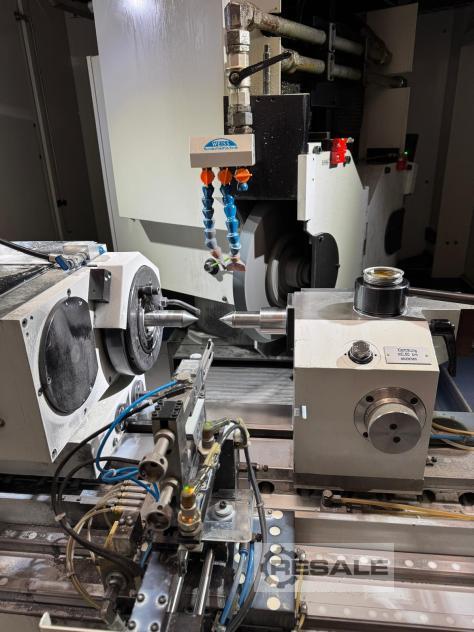

• Reitstock: Verstellbarer Reitstock für unterschiedliche
Werkstücklängen
• Werkstückaufnahme: Spannfutter oder Zentrierspitzen (je nach
Anwendung)
• Kühlmittelanlage: Integriert, zur Vermeidung von Überhitzung und
für optimale Schleifergebnisse
• Bedienerfreundliches Interface: Intuitive CNC-Bedienoberfläche
für einfache Programmierung und Steuerung
• Messsysteme für Echtzeitüberwachung und Qualitätssicherung
• Maschinenbett Gußbett Karstens Basis mit hoher
statischer-dynamischer Steifigkeit
• X-Achse Hochgenauigkeitslinearführungen, Kugelrollspindel und
Glasmasstab
• Z-Achse V-Flach oder Linearführungen, Kugelrollspindel und
Glasmasstab

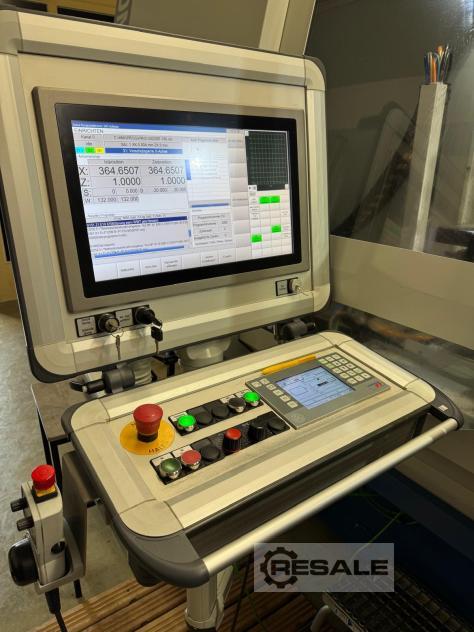

• Steuerung Touch-Bildschirm mit integrierter CNC-Steuerung auf
Windows Basis Dialogprogrammierung, DIN Programmierung,
Programmspeicher.
• Technische Ausrüstung Elektroschrank nach VDE mit CE Zeichen

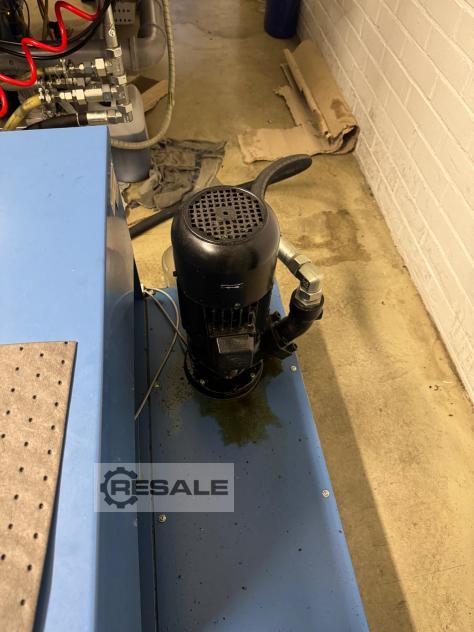

• Kühlmittelanlage und Absauganlage
• Papierbandfilteranlage mit 250 | Behälter

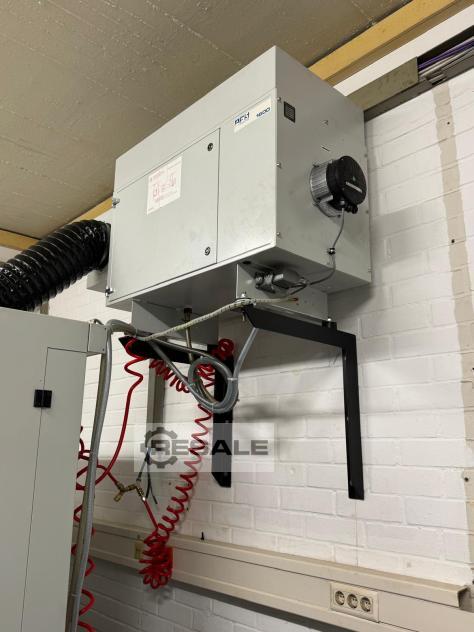

• Mechanische Dunstabsaugung mit 1600 qm/3 mit Ansteuerung ohne
Stützfuss
• Messachse zum anfahren mehrerer Durchmesser mit Wide Range
• Messkopf. Messposition frei programmierbar.
• Roboterschnittstelle vorbereiten.
• Nur 10 x l / O bereitstellen ohne Schnittstellenstecker Software
u. SPS
Anwendungen:
• Zylindrische Außen- und Innenbearbeitung
• Präzisionsschleifen für Maschinenbau, Automobilindustrie und
Werkzeugbau
• Herstellung von Wellen, Buchsen, Rollen und anderen
rotationssymmetrischen Werkstücken
Besondere Merkmale:
• Hohe Steifigkeit des Maschinenkörpers für vibrationsfreies
Arbeiten
• CNC-Steuerung für komplexe Schleifzyklen und flexible
Bearbeitung
• Anpassung an kundenspezifische Anforderungen möglich
Optional nachrüstbar Ausstattungen:
• Automatisierte Belade- und Entladesysteme
• Sonderaufnahmen und spezielle Schleifscheibenhalterungen
Optional Schleifscheiben Verfügbar:
• Siehe Fotos
Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie
Zwischenverkauf vorbehalten!
EMAG WEISS Cylindrical Grinding Machine EMAG WEISS Type W11-CNC /
UNIVERSAL CIRCULAR GRINDING MACHINE W 11-CNC SL650
Spindle Hours: approximately 6,850 hours
Power On Hours: 20,422 hours
2 in 1 control concept characterizes this machine:
100% conventional cylindrical grinding or switch to 100% CNC
cylindrical grinding
Technical data:
- Control: CNC-controlled (Heidenhain, Siemens or Fanuc, depending on
year of manufacture)
Grinding length max. mm 650 / 1,500 ; in 25.5 / 59
Center height mm 200 in 8
External grinding Ø mm1 / 390 in 0 / 15.5
max. weight flying MK 4 kg 100 / lb 220.5
Max. workpiece weight between centers kg 250 / lb 551
Infeed: X-axis travel mm 380 / 480 /in 15 / 19
Infeed: Z-axis travel mm 1,150 / 1,650 in 45.5 / 65
Grinding wheel Ø mm 400 / 500 in 15.5 / 19.5
Rated power (100%ED) kW 9 / 11 hp 12 / 15
Peripheral speed m/s 20 - 50
Machine equipment:
- Grinding wheel drive: Powerful motor for precise grinding results
- Tailstock: Adjustable tailstock for different workpiece lengths
- Workpiece holder: Chuck or centers (depending on application)
- Coolant system: Integrated, to prevent overheating and for optimum
sanding results
- User-friendly interface: Intuitive CNC user interface for easy
- Measuring systems for real-time monitoring and quality assurance
- Machine bed Cast bed Karstens base with high static-dynamic
rigidity
- X-axis high-precision linear guides, ball screw and glass scale
- Z-axis V-flat or linear guides, ball screw and glass scale
- Control Touch screen with integrated CNC control on Windows basis
Dialog programming, DIN programming, program memory.
- Technical equipment Electrical cabinet according to VDE with CE
mark
- Coolant system and extraction system
- Paper belt filter system with 250 | container
- Mechanical fume extraction system with 1600 qm/3 with control
without support foot

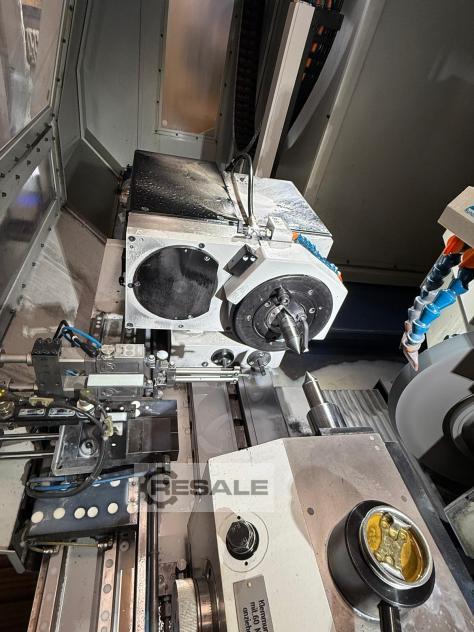

- Measuring axis for approaching several diameters with wide range
- measuring head. Measuring position freely programmable.
- Prepare robot interface.
- Provide only 10 x l / O without interface plug Software and PLC
Applications:
- Cylindrical external and internal machining
- Precision grinding for mechanical engineering, the automotive
industry and toolmaking
- Production of shafts, bushings, rollers and other rotationally
symmetrical workpieces
Special features:
- High rigidity of the machine body for vibration-free work
- CNC control for complex grinding cycles and flexible machining
- Can be adapted to customer-specific requirements
Optional retrofitting Equipment:
- Automated loading and unloading systems
- Special fixtures and special grinding wheel holders
Optional grinding wheels available:
- See photos
The machine can be inspected by appointment.
Changes and errors in the technical data and information as well as
prior sale reserved!
